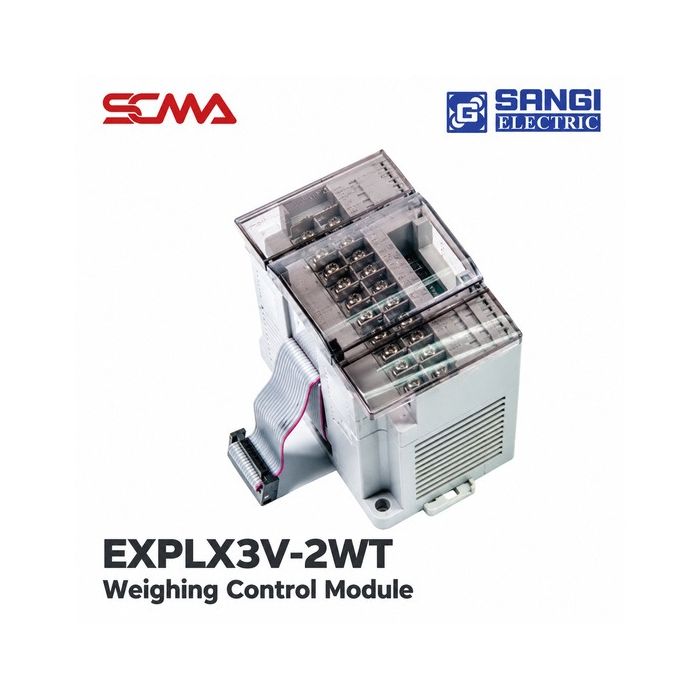

PLC EXPLX3V-2WT Weighing Control Module SANGI ELECTRIC

โมดูลควบคุมระบบชั่งน้ำหนัก SANGI ELECTRIC รุ่น PLC EXPLX3V-2WT (Weighing Control Module)

SANGI ELECTRIC PLC EXPLX3V-2WT เป็นโมดูลรับสัญญาณเซนเซอร์ชั่งน้ำหนัก (Weighing Control Module) สำหรับระบบควบคุมอัตโนมัติด้วย PLC รองรับการเชื่อมต่อ Load Cell จำนวน 2 ช่อง เพื่อรับข้อมูลจากเซนเซอร์วัดแรงหรือน้ำหนักและนำไปใช้ในระบบประมวลผลหรือควบคุมเครื่องจักร

โมดูลรองรับสัญญาณจาก Load Cell ในช่วง 1-15 mV/V ตามข้อมูลแคตตาล็อก มีความละเอียดในการอ่านสัญญาณ 24 bit พร้อมความสามารถในการปรับตั้งค่าความถี่ในการวัดได้ 7 ระดับ ได้แก่ 7.5, 10, 25, 50, 60, 150 และ 300 Hz

EXPLX3V-2WT ใช้ไฟเลี้ยงโมดูล 24 VDC ±20% โดยแคตตาล็อกระบุการใช้กำลังไฟฟ้า 2 VA เหมาะสำหรับการนำไปประยุกต์ใช้ในระบบชั่งน้ำหนักอุตสาหกรรม ระบบตรวจวัดน้ำหนัก และเครื่องจักรที่ต้องการรับข้อมูลจาก Load Cell ผ่าน PLC

คุณสมบัติทั่วไป (Features)

• แบรนด์ SANGI ELECTRIC
• รุ่น PLC EXPLX3V-2WT
• ประเภท Weighing Control Module
• รองรับการเชื่อมต่อ Load Cell จำนวน 2 ช่อง
• รองรับสัญญาณ Load Cell ช่วง 1-15 mV/V ตามแคตตาล็อก
• ความละเอียดในการอ่านสัญญาณ 24 bit
• รองรับการปรับความถี่การวัดได้ 7 ระดับ
• Measurement Rate: 7.5 Hz
• Measurement Rate: 10 Hz
• Measurement Rate: 25 Hz
• Measurement Rate: 50 Hz
• Measurement Rate: 60 Hz
• Measurement Rate: 150 Hz
• Measurement Rate: 300 Hz
• แคตตาล็อกระบุอุณหภูมิใช้งานสูงสุด 60°C
• อุณหภูมิจัดเก็บ -20 ถึง +80°C
• แรงดันไฟเลี้ยง 24 VDC ±20%
• การใช้กำลังไฟฟ้า 2 VA
• เหมาะสำหรับระบบตรวจวัดน้ำหนักในเครื่องจักรอุตสาหกรรม

ข้อมูลทางเทคนิค (Technical Specifications)

Specifications	Details
Brand	SANGI ELECTRIC
Model	PLC EXPLX3V-2WT
Product Type	Weighing Control Module
Number of Load Cell Inputs	2 Channels
Sensor Type	Load Cell
Load Cell Signal Range	1-15 mV/V (Catalog Listed)
Input Resolution	24 bit
Measurement Rate	7.5 / 10 / 25 / 50 / 60 / 150 / 300 Hz
Measurement Rate Adjustment	Adjustable
Operating Temperature	60°C Maximum (Catalog Listed)
Storage Temperature	-20 to +80°C
Module Supply Voltage	24 VDC ±20%
Module Power Consumption	2 VA (Catalog Listed)
Load Cell Excitation Voltage	Not Specified in Catalog
Supported Load Cell Impedance	Not Specified in Catalog
Measurement Accuracy	Not Specified in Catalog
Tare / Zero Function	Not Specified in Catalog
Filtering Function	To Be Confirmed from Manufacturer Datasheet
Electrical Isolation	Not Specified in Catalog
Dimensions	Not Specified in Catalog
Compatible PLC Models	To Be Confirmed from Manufacturer Documentation
Catalog Reference	SCMA General Catalog Vol.5, D3-06

หมายเหตุ: แคตตาล็อกยืนยันจำนวนช่อง Load Cell ความละเอียด ช่วงสัญญาณ ความถี่การวัดที่ปรับได้ และข้อมูลไฟเลี้ยง แต่ไม่ได้ระบุรายละเอียด Excitation Voltage, ความแม่นยำของระบบชั่งน้ำหนัก หรือฟังก์ชัน Zero/Tare จึงต้องตรวจสอบ Datasheet เฉพาะรุ่นก่อนออกแบบระบบชั่งน้ำหนักจริง

Load Cell Input จำนวน 2 ช่อง

PLC EXPLX3V-2WT รองรับการเชื่อมต่อเซนเซอร์ Load Cell จำนวน 2 จุด สำหรับอ่านสัญญาณที่สัมพันธ์กับแรงหรือน้ำหนักจากอุปกรณ์ตรวจวัด

สามารถนำไปประยุกต์ใช้รับข้อมูลจากตำแหน่งชั่งน้ำหนักสองจุด หรือระบบที่ต้องการวัดสัญญาณจาก Load Cell หลายตัว โดยต้องตรวจสอบรายละเอียดการเชื่อมต่อและการตั้งค่าตามคู่มือผู้ผลิต

รองรับสัญญาณ Load Cell 1-15 mV/V

โมดูลรองรับสัญญาณการวัดในช่วง 1-15 mV/V ตามข้อมูลแคตตาล็อก ซึ่งเป็นค่าความไวสัญญาณของ Load Cell ที่สัมพันธ์กับแรงดัน Excitation

การเลือก Load Cell ต้องตรวจสอบ Rated Output, Excitation Voltage, Input Impedance และรูปแบบสายสัญญาณให้เหมาะสมกับโมดูล เพื่อให้สามารถนำไปออกแบบระบบชั่งน้ำหนักได้อย่างถูกต้อง

ไม่ควรนำค่า 1-15 mV/V ไปตีความเป็นช่วงแรงดันอินพุตหน่วย mV โดยตรง เพราะ mV/V เป็นอัตราส่วนของสัญญาณเอาต์พุตต่อแรงดันกระตุ้นของ Load Cell

ความละเอียด 24 bit (24-bit Resolution)

EXPLX3V-2WT มีความละเอียดในการอ่านสัญญาณ 24 bit ตามข้อมูลแคตตาล็อก สำหรับการแปลงสัญญาณจาก Load Cell เป็นข้อมูลดิจิทัลเพื่อประมวลผลในระบบ PLC

ความละเอียด 24 bit เป็นข้อมูลด้านความสามารถในการแปลงสัญญาณ ไม่ใช่ค่าความแม่นยำหรือจำนวนหลักที่สามารถรับรองผลการชั่งน้ำหนักได้จริงโดยตรง

ประสิทธิภาพการวัดจริงขึ้นอยู่กับเซนเซอร์ โหลดเชิงกล ระบบติดตั้ง สภาพแวดล้อม และการสอบเทียบ

ปรับตั้งความถี่การวัดได้ 7 ระดับ

Measurement Rate	Catalog Value
Setting 1	7.5 Hz
Setting 2	10 Hz
Setting 3	25 Hz
Setting 4	50 Hz
Setting 5	60 Hz
Setting 6	150 Hz
Setting 7	300 Hz

EXPLX3V-2WT สามารถปรับความถี่การวัดได้ตามค่าที่แคตตาล็อกกำหนด เพื่อใช้เลือกการอ่านข้อมูลให้เหมาะสมกับลักษณะของระบบชั่งน้ำหนัก

การกำหนด Measurement Rate ควรพิจารณาความเร็วในการเปลี่ยนแปลงน้ำหนัก สัญญาณรบกวน และความต้องการด้านเสถียรภาพของข้อมูล โดยตรวจสอบการตั้งค่าและผลต่อการวัดจากคู่มือผู้ผลิต

การทำงานร่วมกับระบบ PLC

EXPLX3V-2WT เป็น Weighing Control Module สำหรับระบบ PLC ที่รองรับ โดยใช้รับข้อมูลจาก Load Cell และส่งข้อมูลการวัดให้ระบบควบคุมประมวลผลตามความสามารถของ PLC

การเลือกใช้งานต้องตรวจสอบความเข้ากันได้กับ CPU รุ่นหลัก จำนวนโมดูลที่รองรับ และวิธีเชื่อมต่อ Load Cell จากคู่มือผู้ผลิตก่อนติดตั้ง

ระบบจ่ายไฟ 24 VDC ±20%

โมดูลใช้แรงดันไฟเลี้ยง 24 VDC ±20% โดยแคตตาล็อกระบุการใช้กำลังไฟฟ้า 2 VA

ในการออกแบบตู้ควบคุมควรตรวจสอบพิกัดแหล่งจ่ายไฟ การเดินสาย และระบบป้องกันทางไฟฟ้าให้เหมาะสมกับโมดูลและอุปกรณ์ที่เชื่อมต่อ

ข้อมูลอุณหภูมิการใช้งานและการจัดเก็บ

Temperature Specification	Catalog Value
Operating Temperature	Maximum 60°C (Catalog Listed)
Storage Temperature	-20 to +80°C

แคตตาล็อกระบุอุณหภูมิใช้งาน 60°C และอุณหภูมิการจัดเก็บ -20 ถึง +80°C โดยไม่ได้ระบุค่าต่ำสุดของอุณหภูมิใช้งานอย่างชัดเจน จึงควรตรวจสอบ Datasheet ก่อนใช้ในสภาพแวดล้อมที่มีอุณหภูมิสูงหรือต่ำเป็นพิเศษ

ตัวอย่างการประยุกต์ใช้งาน (Applications)

• ระบบตรวจวัดน้ำหนักในเครื่องจักรอุตสาหกรรม
• ระบบรับสัญญาณจาก Load Cell
• ระบบชั่งน้ำหนักในกระบวนการผลิต
• ระบบตรวจสอบน้ำหนักชิ้นงาน
• ระบบชั่งและตรวจสอบปริมาณวัตถุดิบ
• ระบบตรวจวัดแรงที่ใช้เซนเซอร์ Load Cell ที่เข้ากันได้
• ระบบ PLC Weighing และ Weight Monitoring
• ระบบ Factory Automation และ Machine Control
• งานออกแบบและพัฒนาระบบชั่งน้ำหนักอัตโนมัติ

แนวทางการเลือก PLC EXPLX3V-2WT

• ตรวจสอบจำนวน Load Cell Input ที่ต้องการใช้งาน
• ตรวจสอบพิกัดและความไวสัญญาณของ Load Cell
• ตรวจสอบช่วงสัญญาณ 1-15 mV/V ตามแคตตาล็อก
• ตรวจสอบ Excitation Voltage ที่ Load Cell ต้องการ
• พิจารณาความละเอียด 24 bit ให้เหมาะกับการใช้งาน
• เลือก Measurement Rate ให้เหมาะกับระบบชั่งน้ำหนัก
• ตรวจสอบความแม่นยำและฟังก์ชันการปรับศูนย์จาก Datasheet
• ตรวจสอบระบบไฟเลี้ยง 24 VDC ±20%
• ตรวจสอบความเข้ากันได้กับ PLC หลัก
• ตรวจสอบการเดินสายสัญญาณและการป้องกันสัญญาณรบกวน

ข้อควรระวังในการติดตั้ง (Installation Precautions)

• ตรวจสอบรูปแบบการต่อสาย Load Cell ตาม Wiring Diagram ของผู้ผลิต
• ตรวจสอบขั้ว Signal และ Excitation ให้ถูกต้องก่อนจ่ายไฟ
• เลือกสายสัญญาณและการต่อ Shield ให้เหมาะสม
• แยกสาย Load Cell จากสายกำลังและอุปกรณ์ที่มีสัญญาณรบกวนตามความเหมาะสม
• ตรวจสอบพิกัด Excitation Voltage ก่อนเชื่อมต่อ Load Cell
• ไม่ต่อสัญญาณเกินพิกัดของช่องอินพุต
• ตรวจสอบการติดตั้ง Load Cell ทางกลให้เหมาะสมกับทิศทางแรงและน้ำหนัก
• พิจารณาการสอบเทียบระบบชั่งน้ำหนักก่อนใช้งานจริง
• ไม่เสียบหรือถอดโมดูลขณะมีไฟเลี้ยง เว้นแต่คู่มือผู้ผลิตระบุว่ารองรับ
• ทดสอบการอ่านสัญญาณครบทั้ง 2 ช่องก่อนเริ่มใช้งานเครื่องจักร

ข้อควรพิจารณาก่อนสั่งซื้อ (Important Notes)

• สินค้าเป็น SANGI ELECTRIC Weighing Control Module รุ่น PLC EXPLX3V-2WT
• รองรับ Load Cell Input จำนวน 2 ช่อง
• รองรับช่วงสัญญาณ 1-15 mV/V ตามแคตตาล็อก
• มีความละเอียด 24 bit
• ปรับความถี่การวัดได้ 7 ระดับ
• ใช้ไฟเลี้ยง 24 VDC ±20%
• แคตตาล็อกระบุการใช้กำลังไฟฟ้า 2 VA
• อุณหภูมิใช้งานสูงสุดที่ระบุ 60°C
• อุณหภูมิจัดเก็บ -20 ถึง +80°C
• ต้องตรวจสอบแรงดัน Excitation และความเข้ากันได้กับ Load Cell
• ต้องตรวจสอบความแม่นยำ ฟังก์ชัน Tare/Zero และรูปแบบการสอบเทียบจาก Datasheet
• ไม่ควรนำสเปกของ Temperature Control Module รุ่น EXPLX3V-4LTC มาใช้แทน
• ตรวจสอบความเข้ากันได้กับ PLC ก่อนสั่งซื้อ
