PLC EXPLX3V-16EYT Digital Output Module SANGI ELECTRIC

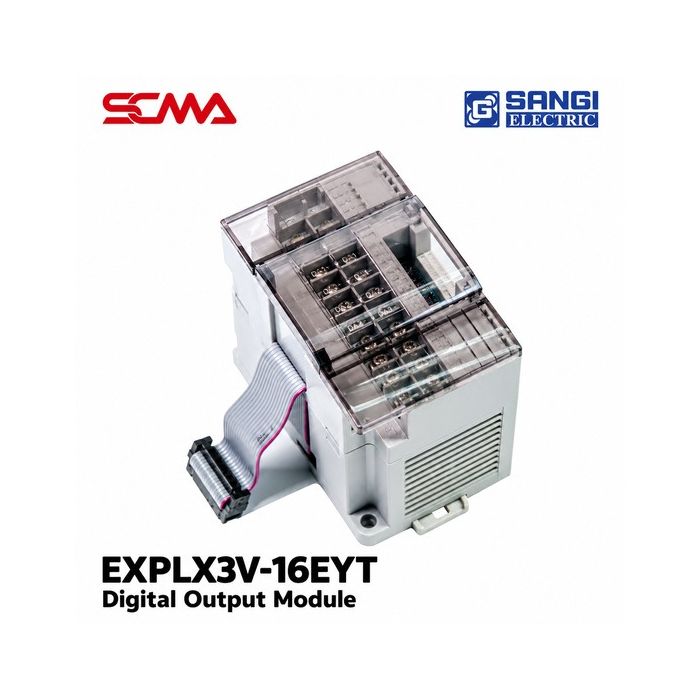

โมดูลดิจิทัลเอาต์พุต SANGI ELECTRIC รุ่น PLC EXPLX3V-16EYT (NPN Digital Output Module)

SANGI ELECTRIC PLC EXPLX3V-16EYT เป็นโมดูลขยายดิจิทัลเอาต์พุต (Digital Output Module) สำหรับระบบควบคุมอัตโนมัติด้วย PLC รองรับการส่งสัญญาณดิจิทัลจำนวน 16 ช่อง โดยใช้รูปแบบเอาต์พุต NPN สำหรับสั่งงานอุปกรณ์ไฟฟ้าที่มีการเชื่อมต่อและพิกัดไฟฟ้าเหมาะสมกับโมดูล

โมดูลมีเวลาตอบสนองสัญญาณขาออกน้อยกว่า 0.2 ms ใช้วงจรภายในแบบ Photo-Coupling รองรับแรงดันเอาต์พุต DC 5-30 V และมีค่ากระแสขับสูงสุด 0.5 A ตามข้อมูลแคตตาล็อก

เหมาะสำหรับงานควบคุมเครื่องจักร สายการผลิต และระบบ Factory Automation ที่ต้องการเพิ่มจำนวนช่องเอาต์พุตแบบ NPN โดยต้องตรวจสอบความเข้ากันได้กับ PLC หลักและพิกัดโหลดก่อนติดตั้ง

คุณสมบัติทั่วไป (Features)

• แบรนด์ SANGI ELECTRIC
• รุ่น PLC EXPLX3V-16EYT
• ประเภท Digital Output Module
• รองรับ Digital Output จำนวน 16 ช่อง
• เอาต์พุตชนิด NPN
• รูปแบบการสวิตชิ่งด้านกราวด์ (Ground Switching)
• เวลาตอบสนองเอาต์พุตน้อยกว่า 0.2 ms
• ใช้วงจรภายในแบบ Photo-Coupling
• รองรับแรงดันเอาต์พุต DC 5-30 V
• แคตตาล็อกระบุกระแสขับสูงสุด 0.5 A
• เหมาะสำหรับขยายจำนวนจุดสั่งงานดิจิทัลในระบบ PLC
• เหมาะสำหรับงาน Machine Control และ Factory Automation

ข้อมูลทางเทคนิค (Technical Specifications)

Specifications	Details
Brand	SANGI ELECTRIC
Model	PLC EXPLX3V-16EYT
Product Type	Digital Output Module
Number of Digital Outputs	16 Channels
Output Signal Type	NPN
Switching Principle	Ground Switching (Sinking Output)
Output Response Time	Less Than 0.2 ms
Internal Circuit	Photo-Coupling
Output Voltage Range	5-30 VDC
Maximum Output Current	0.5 A (Catalog Listed)
Output Current per Channel	To Be Confirmed from Manufacturer Datasheet
Total Module Output Current	Not Specified in Catalog
Output Protection	Not Specified in Catalog
Module Supply Requirements	To Be Confirmed from Manufacturer Datasheet
Dimensions	Not Specified in Catalog
Compatible PLC Models	To Be Confirmed from Manufacturer Documentation
Operating Temperature	Not Specified in Catalog
Catalog Reference	SCMA General Catalog Vol.5, D3-04

หมายเหตุ: ข้อมูลแคตตาล็อกยืนยันจำนวนเอาต์พุต ชนิดสัญญาณ เวลาตอบสนอง วงจร Photo-Coupling ช่วงแรงดัน และกระแสขับสูงสุด แต่ไม่ได้ระบุพิกัดกระแสต่อช่องหรือกระแสรวมของโมดูล จึงควรตรวจสอบ Datasheet เฉพาะรุ่นก่อนออกแบบโหลดจริง

Digital Output จำนวน 16 ช่อง

PLC EXPLX3V-16EYT มี Digital Output จำนวน 16 จุด สำหรับส่งคำสั่งจากระบบ PLC ไปควบคุมอุปกรณ์ภายนอกผ่านวงจรเอาต์พุตแบบ NPN

จำนวนเอาต์พุต 16 ช่องเหมาะสำหรับระบบที่ต้องการควบคุมอุปกรณ์หลายจุด โดยต้องตรวจสอบกระแสโหลดของแต่ละช่องและกระแสรวมเมื่อหลายเอาต์พุตทำงานพร้อมกัน

เอาต์พุตแบบ NPN (Ground Switching)

EXPLX3V-16EYT ใช้เอาต์พุตแบบ NPN หรือ Sinking Output ซึ่งโดยหลักการทำหน้าที่สวิตชิ่งกระแสทางด้านกราวด์เมื่อเอาต์พุตทำงาน

การเชื่อมต่อโหลดแบบ NPN โดยทั่วไปจะวางโหลดระหว่างแหล่งจ่ายไฟด้านบวกกับขั้วเอาต์พุต โดยวงจรเอาต์พุตทำหน้าที่เป็นทางผ่านกระแสกลับสู่จุดอ้างอิงของระบบตามรูปแบบที่ผู้ผลิตกำหนด

ต้องตรวจสอบขั้ว Common และแหล่งจ่ายไฟตาม Wiring Diagram ของ EXPLX3V-16EYT ก่อนติดตั้ง เนื่องจากการต่อสายผิดอาจทำให้ระบบทำงานผิดปกติหรือเกิดความเสียหายได้

Output Response Time น้อยกว่า 0.2 ms

โมดูลมีเวลาตอบสนองสัญญาณขาออกน้อยกว่า 0.2 ms ตามข้อมูลแคตตาล็อก เหมาะสำหรับการพิจารณาใช้งานที่ต้องการการเปลี่ยนสถานะเอาต์พุตอย่างรวดเร็ว

ความเร็วในการสั่งงานจริงขึ้นอยู่กับรอบการประมวลผล PLC โปรแกรมควบคุม และอุปกรณ์ปลายทางร่วมด้วย โดยค่า Response Time นี้ไม่ได้ยืนยันว่ารองรับ PWM หรือ High-Speed Pulse Output โดยเฉพาะ

วงจร Photo-Coupling

EXPLX3V-16EYT ใช้วงจรภายในแบบ Photo-Coupling ตามข้อมูลแคตตาล็อก ซึ่งเป็นการส่งผ่านสัญญาณด้วยแสงภายในอุปกรณ์อิเล็กทรอนิกส์

รายละเอียดการแยกวงจรไฟฟ้าและพิกัดแรงดันทดสอบฉนวนไม่ได้ระบุไว้ จึงควรตรวจสอบ Datasheet เพิ่มเติมหากระบบมีข้อกำหนดด้าน Electrical Isolation

ช่วงแรงดันเอาต์พุต DC 5-30 V

โมดูลรองรับแรงดันเอาต์พุต DC 5-30 V ตามข้อมูลแคตตาล็อก สำหรับเชื่อมต่อโหลดหรือวงจรควบคุมภายนอกที่มีพิกัดไฟฟ้าเหมาะสม

ช่วงแรงดันดังกล่าวเป็นข้อมูลของวงจรเอาต์พุต ไม่ควรนำไปใช้เป็นพิกัดแรงดันไฟเลี้ยงของโมดูลโดยตรง เพราะข้อกำหนดไฟเลี้ยงต้องตรวจสอบแยกจากคู่มือผู้ผลิต

พิกัดกระแสเอาต์พุต (Maximum Output Current)

แคตตาล็อกระบุค่ากระแสขับสูงสุด 0.5 A สำหรับ EXPLX3V-16EYT แต่ไม่ได้แสดงรายละเอียดกระแสต่อช่องและขีดจำกัดกระแสรวมของโมดูล

เมื่อเลือกโหลดควรตรวจสอบกระแสขณะทำงาน กระแสกระชาก และเงื่อนไขการเปิดใช้งานหลายช่องพร้อมกัน โดยเฉพาะอุปกรณ์ที่เป็นโหลดเหนี่ยวนำ ซึ่งอาจจำเป็นต้องมีวงจรป้องกันแรงดันย้อนกลับ

ไม่ควรนำค่ากระแส 0.5 A ไปใช้เป็นพิกัดรับรองสำหรับทุกช่องพร้อมกันโดยไม่มี Datasheet ยืนยัน

การใช้งานร่วมกับระบบ PLC

EXPLX3V-16EYT เป็นโมดูลขยาย Digital Output สำหรับระบบ PLC ที่รองรับ โดยต้องตรวจสอบความเข้ากันได้กับ CPU รุ่นหลัก จำนวนโมดูลที่อนุญาตให้ขยาย และข้อกำหนดการต่อวงจรตามคู่มือผู้ผลิต

ควรตรวจสอบแหล่งจ่ายไฟ การเดินสาย และขั้วต่อเอาต์พุตก่อนเริ่มใช้งานจริง

ตัวอย่างการประยุกต์ใช้งาน (Applications)

• ระบบควบคุมเครื่องจักรอัตโนมัติ
• ระบบส่งสัญญาณสั่งงานวงจรควบคุม
• ระบบสั่งงานไฟแสดงสถานะและอุปกรณ์ที่มีพิกัดเหมาะสม
• ระบบควบคุมอุปกรณ์ที่รองรับเอาต์พุตแบบ NPN
• ระบบขยาย Digital Output จำนวน 16 จุด
• ระบบควบคุมสายการผลิตในโรงงาน
• ระบบ Factory Automation และ Machine Control
• งานออกแบบและพัฒนาระบบควบคุมอุตสาหกรรม

เปรียบเทียบ EXPLX3V-16EYR และ EXPLX3V-16EYT

Specifications	EXPLX3V-16EYR	EXPLX3V-16EYT
Digital Outputs	16 Channels	16 Channels
Output Type	Relay Contact	NPN
Internal Circuit	Mechanical Relay	Photo-Coupling
Output Response Time	10 ms	Less Than 0.2 ms
Output Voltage Range	250 VAC / 30 VDC	5-30 VDC
Maximum Current Listed	2 A	0.5 A

รุ่น EXPLX3V-16EYR เหมาะกับระบบที่ต้องการหน้าสัมผัสรีเลย์ ส่วน EXPLX3V-16EYT เป็นเอาต์พุตแบบ NPN ซึ่งมีเวลาตอบสนองที่รวดเร็วกว่า โดยต้องเลือกตามชนิดของโหลด แรงดัน และลักษณะการสั่งงาน

แนวทางการเลือก PLC EXPLX3V-16EYT

• ตรวจสอบจำนวน Digital Output ที่ต้องการใช้งาน
• ตรวจสอบว่าอุปกรณ์ปลายทางรองรับการสวิตชิ่งแบบ NPN
• ตรวจสอบแรงดันของวงจรให้อยู่ภายในช่วง 5-30 VDC
• ตรวจสอบกระแสใช้งานของโหลดแต่ละช่อง
• ยืนยันพิกัดกระแสต่อช่องและกระแสรวมจาก Datasheet
• พิจารณาเวลาตอบสนองน้อยกว่า 0.2 ms ให้เหมาะกับงาน
• ตรวจสอบความเข้ากันได้กับ PLC รุ่นหลัก
• ตรวจสอบระบบจ่ายไฟและ Wiring Diagram
• พิจารณาวงจรป้องกันโหลดเหนี่ยวนำตามความเหมาะสม

ข้อควรระวังในการติดตั้ง (Installation Precautions)

• ตรวจสอบขั้วเอาต์พุต NPN และ Common ตาม Wiring Diagram ของผู้ผลิต
• ไม่เชื่อมต่อโหลดที่ใช้แรงดันเกินพิกัด 5-30 VDC
• ไม่ต่อโหลดที่ใช้กระแสเกินพิกัดเอาต์พุต
• ตรวจสอบกระแสรวมเมื่อหลายช่องทำงานพร้อมกัน
• พิจารณาการป้องกันแรงดันย้อนกลับสำหรับโหลดเหนี่ยวนำ
• ตรวจสอบการต่อกราวด์และแหล่งจ่ายไฟตามคู่มือ
• ไม่ใช้เอาต์พุตทั่วไปแทนระบบ Safety ที่ต้องได้รับการรับรองเฉพาะทาง
• ไม่เสียบหรือถอดโมดูลขณะมีไฟเลี้ยง เว้นแต่คู่มือผู้ผลิตระบุว่ารองรับ
• ทดสอบ Digital Output ครบทั้ง 16 ช่องก่อนใช้งานเครื่องจักรจริง

ข้อควรพิจารณาก่อนสั่งซื้อ (Important Notes)

• สินค้าเป็น SANGI ELECTRIC Digital Output Module รุ่น PLC EXPLX3V-16EYT
• รองรับ Digital Output จำนวน 16 ช่อง
• เอาต์พุตชนิด NPN
• เวลาตอบสนองน้อยกว่า 0.2 ms
• ใช้วงจร Photo-Coupling
• รองรับแรงดันเอาต์พุต DC 5-30 V
• แคตตาล็อกระบุกระแสขับสูงสุด 0.5 A
• ต้องตรวจสอบพิกัดกระแสต่อช่องและพิกัดรวมจาก Datasheet
• แตกต่างจาก EXPLX3V-16EYR ซึ่งเป็น Relay Output Module
• แตกต่างจาก EXPLX3V-8EYT ซึ่งรองรับเอาต์พุตเพียง 8 ช่อง
• ตรวจสอบความเข้ากันได้กับ PLC และอุปกรณ์ประกอบก่อนสั่งซื้อ
