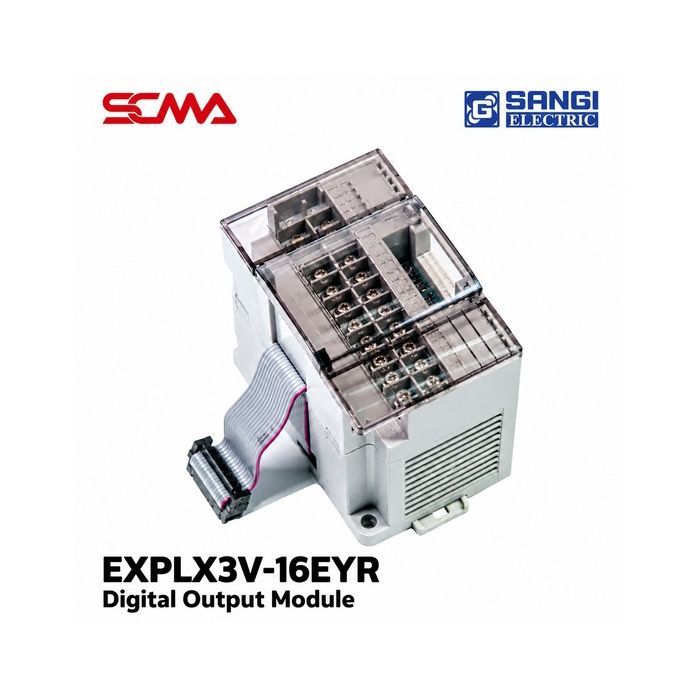

PLC EXPLX3V-16EYR Digital Output Module SANGI ELECTRIC

โมดูลดิจิทัลเอาต์พุต SANGI ELECTRIC รุ่น PLC EXPLX3V-16EYR (Digital Relay Output Module)

SANGI ELECTRIC PLC EXPLX3V-16EYR เป็นโมดูลขยายดิจิทัลเอาต์พุต (Digital Output Module) สำหรับระบบควบคุมอัตโนมัติด้วย PLC รองรับเอาต์พุตจำนวน 16 ช่อง โดยใช้หน้าสัมผัสรีเลย์ (Relay Contact) สำหรับสั่งเปิดหรือปิดวงจรไฟฟ้าของอุปกรณ์ภายนอก

โมดูลใช้รีเลย์ชนิด Mechanical Relay รองรับการสวิตชิ่งวงจร AC หรือ DC ภายใต้พิกัดที่ผู้ผลิตกำหนด โดยแคตตาล็อกระบุแรงดันหน้าสัมผัส AC 250 V หรือ DC 30 V และกระแสสูงสุด 2 A

อุปกรณ์มีเวลาตอบสนองเอาต์พุต 10 ms เหมาะสำหรับนำไปประยุกต์ใช้ในระบบควบคุมเครื่องจักร สายการผลิต และงาน Factory Automation ที่ต้องการขยายจำนวนช่องสั่งงานด้วยรีเลย์

คุณสมบัติทั่วไป (Features)

• แบรนด์ SANGI ELECTRIC
• รุ่น PLC EXPLX3V-16EYR
• ประเภท Digital Output Module
• รองรับ Digital Output จำนวน 16 ช่อง
• เอาต์พุตชนิด Relay Contact
• ใช้วงจร Mechanical Relay
• รองรับการสวิตชิ่งวงจร AC หรือ DC ตามพิกัดที่กำหนด
• แรงดันหน้าสัมผัสที่ระบุ AC 250 V หรือ DC 30 V
• กระแสเอาต์พุตสูงสุดที่ระบุ 2 A
• เวลาตอบสนองเอาต์พุต 10 ms
• เหมาะสำหรับระบบควบคุมเครื่องจักรและสายการผลิต
• ใช้สำหรับขยายจำนวน Relay Output ของ PLC ที่รองรับ

ข้อมูลทางเทคนิค (Technical Specifications)

Specifications	Details
Brand	SANGI ELECTRIC
Model	PLC EXPLX3V-16EYR
Product Type	Digital Output Module
Number of Digital Outputs	16 Channels
Output Signal Type	Relay Contact
Relay Type	Mechanical Relay
Output Response Time	10 ms
AC Contact Voltage	250 VAC (Catalog Listed)
DC Contact Voltage	30 VDC (Catalog Listed)
Maximum Output Current	2 A (Catalog Listed)
Contact Configuration (NO/NC)	Not Specified in Catalog
Current Rating per Channel / Module	To Be Confirmed from Manufacturer Datasheet
Inductive Load Rating	Not Specified in Catalog
Mechanical / Electrical Life	Not Specified in Catalog
Module Supply Voltage	To Be Confirmed from Manufacturer Datasheet
Dimensions	Not Specified in Catalog
Compatible PLC Models	To Be Confirmed from Manufacturer Documentation
Catalog Reference	SCMA General Catalog Vol.5, D3-04

หมายเหตุ: ข้อมูลจากแคตตาล็อกยืนยันจำนวนเอาต์พุต ชนิดรีเลย์ เวลาตอบสนอง และค่าพิกัดไฟฟ้าที่ระบุ แต่ไม่ได้แสดงรายละเอียดหน้าสัมผัส NO/NC กระแสรวมของโมดูล หรือพิกัดโหลดแต่ละประเภท จึงต้องตรวจสอบ Datasheet เฉพาะรุ่นก่อนออกแบบวงจร

ดิจิทัลเอาต์พุต 16 ช่อง (16 Digital Outputs)

PLC EXPLX3V-16EYR รองรับ Digital Output จำนวน 16 จุด สำหรับส่งคำสั่งควบคุมจากระบบ PLC ไปยังวงจรหรืออุปกรณ์ภายนอกผ่านหน้าสัมผัสรีเลย์

จำนวนเอาต์พุต 16 ช่องเหมาะสำหรับระบบที่ต้องสั่งงานอุปกรณ์หลายจุด โดยต้องพิจารณาพิกัดไฟฟ้าและข้อจำกัดการใช้งานร่วมกันของเอาต์พุตทั้งหมด

เอาต์พุตแบบ Relay Contact

โมดูลใช้เอาต์พุตชนิด Relay Contact ซึ่งทำหน้าที่เปิดหรือปิดวงจรไฟฟ้า ต่างจากเอาต์พุตแบบ Transistor ที่ใช้สารกึ่งตัวนำในการสวิตชิ่ง

รีเลย์เอาต์พุตสามารถนำไปออกแบบใช้งานกับวงจร AC หรือ DC ได้ภายใต้พิกัดที่กำหนด โดยต้องตรวจสอบรูปแบบหน้าสัมผัส การจัดกลุ่ม Common และการเดินสายจาก Wiring Diagram ของผู้ผลิต

วงจร Mechanical Relay

EXPLX3V-16EYR ใช้รีเลย์เชิงกล (Mechanical Relay) สำหรับสวิตชิ่งวงจรควบคุม โดยหน้าสัมผัสจะเปลี่ยนสถานะตามคำสั่งของระบบ PLC

การเลือกใช้งานต้องพิจารณาความถี่การสวิตชิ่ง อายุหน้าสัมผัส และประเภทโหลด โดยเฉพาะวงจรที่มีการสั่งเปิดปิดบ่อยหรือมีโหลดกระแสกระชากสูง

พิกัดแรงดันและกระแสเอาต์พุต

Electrical Rating	Catalog Value
AC Contact Voltage	250 VAC
DC Contact Voltage	30 VDC
Maximum Output Current	2 A

ข้อมูลดังกล่าวเป็นค่าที่ระบุในแคตตาล็อก โดยต้องตรวจสอบพิกัดหน้าสัมผัสตามประเภทโหลดจาก Datasheet ก่อนนำไปใช้ควบคุมอุปกรณ์ไฟฟ้าจริง

ไม่ควรสรุปว่าพิกัด 2 A สามารถใช้กับโหลดทุกประเภทหรือใช้งานพร้อมกันครบทั้ง 16 ช่องโดยไม่มีข้อจำกัด เนื่องจากอาจมีข้อกำหนดด้านกระแสรวม การระบายความร้อน และลักษณะโหลดเพิ่มเติม

เวลาตอบสนองเอาต์พุต 10 ms

EXPLX3V-16EYR มีเวลาตอบสนองเอาต์พุต 10 ms ตามข้อมูลแคตตาล็อก สำหรับการพิจารณาการสั่งงานในระบบควบคุมอุตสาหกรรม

ควรพิจารณาค่านี้ร่วมกับรอบการประมวลผลของ PLC และเวลาตอบสนองของอุปกรณ์ปลายทาง เพื่อให้ลำดับการควบคุมเป็นไปตามการออกแบบ

สำหรับการสร้างสัญญาณพัลส์หรือสวิตชิ่งด้วยความถี่สูงควรเลือกเอาต์พุตเฉพาะทางที่เหมาะสม แทนการใช้ Mechanical Relay

การใช้งานร่วมกับระบบ PLC

โมดูล EXPLX3V-16EYR ใช้สำหรับขยายจำนวนเอาต์พุตของระบบ PLC ที่รองรับ โดยก่อนติดตั้งต้องตรวจสอบความเข้ากันได้กับ CPU หลักและข้อจำกัดของระบบ Expansion Module

ควรตรวจสอบจำนวนโมดูลที่รองรับ ระบบจ่ายไฟ การจัดกลุ่มหน้าสัมผัส และรูปแบบการติดตั้งตามคู่มือผู้ผลิต

ตัวอย่างการประยุกต์ใช้งาน (Applications)

• ระบบสั่งงานวงจรควบคุมเครื่องจักรอัตโนมัติ
• ระบบควบคุมไฟแสดงสถานะในสายการผลิต
• ระบบสั่งงานอุปกรณ์แจ้งเตือน
• ระบบสั่งงานรีเลย์หรือคอนแทคเตอร์ภายนอกที่มีพิกัดเข้ากันได้
• ระบบควบคุมอุปกรณ์ไฟฟ้าหลายจุด
• ระบบขยาย Relay Output ของ PLC
• ระบบ Factory Automation และ Machine Control
• งานออกแบบระบบควบคุมอุตสาหกรรม

เปรียบเทียบ EXPLX3V-8EYR และ EXPLX3V-16EYR

Specifications	EXPLX3V-8EYR	EXPLX3V-16EYR
Digital Outputs	8 Channels	16 Channels
Output Type	Relay Contact	Relay Contact
Relay Circuit	Mechanical Relay	Mechanical Relay
Response Time	10 ms	10 ms
AC Contact Voltage	250 VAC	250 VAC
DC Contact Voltage	30 VDC	30 VDC
Maximum Current Listed	2 A	2 A

ทั้งสองรุ่นมีประเภทเอาต์พุตและค่าพิกัดที่ระบุในแคตตาล็อกเหมือนกัน แต่ต่างกันที่จำนวนช่อง โดยรุ่น EXPLX3V-16EYR รองรับ 16 ช่อง ส่วน EXPLX3V-8EYR รองรับ 8 ช่อง

แนวทางการเลือก PLC EXPLX3V-16EYR

• ตรวจสอบจำนวนจุด Digital Output ที่ต้องใช้งาน
• ตรวจสอบความต้องการเอาต์พุตชนิด Relay Contact
• ตรวจสอบแรงดันของวงจร AC หรือ DC
• ตรวจสอบกระแสและประเภทโหลดของแต่ละช่อง
• ตรวจสอบพิกัดกระแสต่อช่องและกระแสรวมจาก Datasheet
• ตรวจสอบรูปแบบหน้าสัมผัส NO/NC และการจัดกลุ่ม Common
• พิจารณาความถี่การสวิตชิ่งและอายุการใช้งานของรีเลย์
• ตรวจสอบความเข้ากันได้กับ PLC หลัก
• ตรวจสอบระบบจ่ายไฟ ขั้วต่อ และพื้นที่ติดตั้ง

ข้อควรระวังในการติดตั้ง (Installation Precautions)

• ไม่ใช้งานหน้าสัมผัสเกินพิกัดแรงดันหรือกระแสที่กำหนด
• ตรวจสอบ Terminal Assignment และ Wiring Diagram ก่อนเดินสาย
• แยกวงจรไฟฟ้ากำลังและวงจรสัญญาณตามข้อกำหนดด้านความปลอดภัย
• ใช้ฟิวส์หรืออุปกรณ์ป้องกันวงจรให้เหมาะสมกับโหลด
• พิจารณาวงจรป้องกันแรงดันย้อนกลับสำหรับโหลดเหนี่ยวนำ
• หลีกเลี่ยงการสั่งสวิตชิ่งความเร็วสูงด้วย Mechanical Relay
• ไม่ใช้ Relay Output ทั่วไปแทนระบบ Safety ที่ต้องได้รับการรับรองเฉพาะทาง
• ตัดแหล่งจ่ายไฟและตรวจสอบว่าไม่มีแรงดันก่อนติดตั้งหรือซ่อมบำรุง
• ทดสอบเอาต์พุตครบทั้ง 16 ช่องก่อนใช้งานเครื่องจักรจริง

ข้อควรพิจารณาก่อนสั่งซื้อ (Important Notes)

• สินค้าเป็น SANGI ELECTRIC Digital Output Module รุ่น PLC EXPLX3V-16EYR
• รองรับ Digital Output จำนวน 16 ช่อง
• เอาต์พุตเป็นแบบ Relay Contact
• ใช้วงจร Mechanical Relay
• มีเวลาตอบสนอง 10 ms
• พิกัดแรงดันที่ระบุ AC 250 V หรือ DC 30 V
• แคตตาล็อกระบุกระแสสูงสุด 2 A
• ต้องตรวจสอบค่ากระแสต่อช่องและข้อจำกัดการใช้งานพร้อมกัน
• แตกต่างจากรุ่น EXPLX3V-8EYR ที่รองรับเพียง 8 ช่อง
• แตกต่างจาก EXPLX3V-16EYT ซึ่งเป็น Transistor Output แบบ NPN
• ตรวจสอบพิกัดไฟเลี้ยง ขนาด และความเข้ากันได้กับ PLC ก่อนสั่งซื้อ
