OY250S \ efector 200 \ Photoelectric sensors \ OYA1510-30-4-20-P-1 \ IT

รายละเอียด OY250S ม่านแสงนิรภัย ifm efector 200

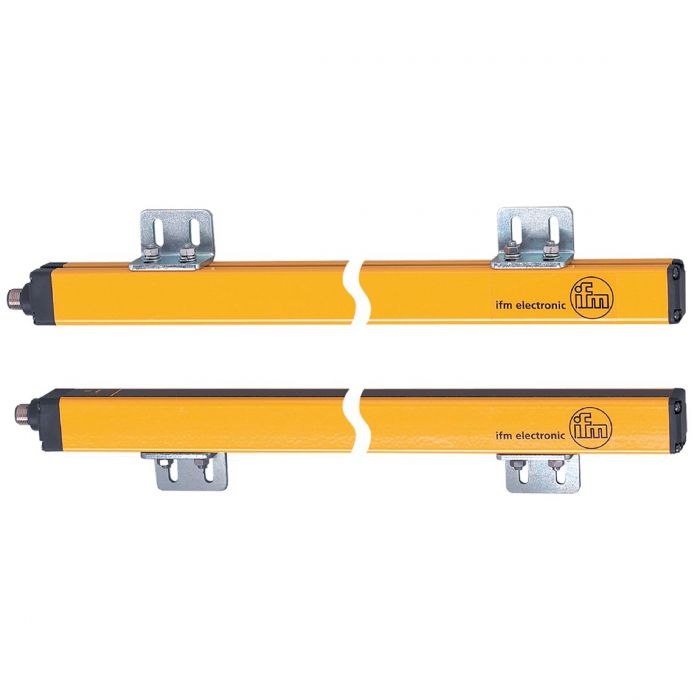

OY250S จาก ifm electronic เป็นม่านแสงนิรภัย (Safety Light Curtain) รุ่น OYA1510-30-4-20-P-1 สำหรับป้องกันการเข้าถึงพื้นที่อันตรายของเครื่องจักรอุตสาหกรรม ทำงานด้วยลำแสงอินฟราเรดระหว่างตัวส่ง (Transmitter) และตัวรับ (Receiver) มีความละเอียดในการตรวจจับ 30 mm ความสูงพื้นที่ป้องกัน 1510 mm และระยะตรวจจับสูงสุด 20 เมตร สามารถเลือกระดับกำลังแสงให้เหมาะสมกับระยะติดตั้ง รองรับระดับความปลอดภัย Type 4, SIL 3 และ Performance Level e (PL e) พร้อมเอาต์พุตความปลอดภัย OSSD แบบ PNP จำนวน 2 ช่อง และตัวเรือนอะลูมิเนียมระดับการป้องกัน IP65/IP67

คุณสมบัติเด่น

• ม่านแสงนิรภัย Safety Light Curtain สำหรับระบบความปลอดภัยของเครื่องจักรอุตสาหกรรม
• ระบบตรวจจับแบบตัวส่ง (Transmitter) และตัวรับ (Receiver)
• ความละเอียดในการตรวจจับ 30 mm สำหรับงานป้องกันมือ ตามผลการประเมินความเสี่ยง
• ความสูงพื้นที่ป้องกัน 1510 mm
• ระยะตรวจจับที่กำลังแสงต่ำ 0-10 m
• ระยะตรวจจับที่กำลังแสงสูง 3-20 m
• สามารถเลือกระยะตรวจจับผ่านการกำหนดสัญญาณที่ขั้วต่อตัวส่ง
• ใช้แสงอินฟราเรดความยาวคลื่น 950 nm
• เวลาตอบสนอง 11 ms
• เอาต์พุตความปลอดภัย OSSD แบบ PNP จำนวน 2 ช่อง
• กระแสโหลดสูงสุดต่อ OSSD 400 mA ที่ 24 VDC
• รองรับ Safety Type 4, SIL 3, SILCL 3, PL e และ Category 4
• รองรับการทำงานแบบ Automatic และ Manual Restart ตามการต่อวงจร
• มีไฟ LED แสดงสถานะการทำงานและการตรวจจับ
• ตัวเรือนอะลูมิเนียมพร้อมส่วนหน้าต่างตรวจจับ Polycarbonate
• ระดับการป้องกัน IP65 และ IP67

ข้อมูลทางเทคนิค

• รุ่น: OY250S
• รหัสผลิตภัณฑ์: OYA1510-30-4-20-P-1
• ประเภทสินค้า: Safety Light Curtain
• ฟังก์ชันป้องกัน: Hand Protection / Access Prevention
• หลักการตรวจจับ: Photoelectric Through-beam
• แหล่งกำเนิดแสง: Infrared Light
• ความยาวคลื่น: 950 nm
• แรงดันไฟเลี้ยง: 24 VDC (19.2-28.8 VDC)
• Protection Class: III
• กระแสไฟที่ใช้ของตัวส่ง: 42 mA
• กระแสไฟที่ใช้ของตัวรับ: 83 mA
• Power-on Delay: น้อยกว่า 2 s
• ความละเอียดในการตรวจจับ: 30 mm
• ความสูงพื้นที่ป้องกัน: 1510 mm
• ระยะตรวจจับที่กำลังแสงต่ำ: 0-10 m
• ระยะตรวจจับที่กำลังแสงสูง: 3-20 m
• เวลาตอบสนอง: 11 ms
• จำนวนเอาต์พุตความปลอดภัย: 2 OSSD Outputs
• ชนิดเอาต์พุต: PNP
• กระแสโหลดสูงสุดต่อ OSSD: 400 mA ที่ 24 VDC
• โหมดการทำงาน: Automatic / Manual Restart พร้อมตัวเลือกการตรวจสอบ External Contactors
• Safety Type: Type 4 ตาม IEC 61496-1
• Performance Level: PL e ตาม ISO 13849-1:2015
• Safety Category: Category 4
• Safety Integrity Level: SIL 3 ตาม IEC 61508
• Safety Integrity Level Claim Limit: SILCL 3 ตาม IEC 62061
• Mission Time: 175200 ชั่วโมง (20 ปี)
• PFHd: 2.0 x 10^-8 ต่อชั่วโมง
• อุณหภูมิใช้งาน: -10 ถึง +55°C
• ความชื้นสัมพัทธ์สูงสุด: 95%
• ความยาวตัวเรือน: 1563 mm
• ขนาดหน้าตัดตัวเรือน: 28 x 30 mm
• วัสดุตัวเรือน: Aluminium
• วัสดุหน้าต่างตรวจจับ: Polycarbonate (PC)
• การแสดงผล: LED สีเหลือง สีเขียว สีแดง สีน้ำเงิน และสีส้ม
• การเชื่อมต่อ Transmitter: M12 Connector
• การเชื่อมต่อ Receiver: M12 Connector
• ความยาวสายเชื่อมต่อสูงสุด: 100 m เมื่อใช้สายหน้าตัด 0.34 mm²
• ระดับการป้องกัน: IP65 / IP67

การใช้งาน

• ป้องกันมือและการเข้าถึงพื้นที่อันตรายของเครื่องจักรอุตสาหกรรม
• ติดตั้งบริเวณช่องป้อนชิ้นงานของเครื่องจักรที่มีชิ้นส่วนเคลื่อนที่
• ป้องกันพื้นที่อันตรายที่ต้องการความสูงพื้นที่ตรวจจับ 1510 mm
• ใช้ในเครื่องจักรบรรจุภัณฑ์และระบบลำเลียงอัตโนมัติ
• ใช้กับเครื่องจักรผลิตและแปรรูปชิ้นงานในโรงงานอุตสาหกรรม
• เหมาะสำหรับพื้นที่ติดตั้งที่ต้องการระยะตรวจจับสูงสุด 20 เมตร
• ใช้งานในระบบ Machine Safety และ Industrial Automation
• เชื่อมต่อกับ Safety Controller หรือ Safety Relay ที่รองรับเอาต์พุต OSSD

ข้อควรทราบ

OY250S เป็นม่านแสงนิรภัย Type 4 ที่มีความละเอียดในการตรวจจับ 30 mm และความสูงพื้นที่ป้องกัน 1510 mm การเลือกใช้งานต้องพิจารณาผลการประเมินความเสี่ยงของเครื่องจักร รวมถึงโอกาสที่ผู้ปฏิบัติงานจะเข้าถึงจุดอันตรายจากด้านบน ด้านล่าง หรือด้านข้างของม่านแสง

ระยะตรวจจับแบ่งเป็น 0-10 m เมื่อใช้กำลังแสงต่ำ และ 3-20 m เมื่อใช้กำลังแสงสูง โดยต้องกำหนดการต่อขั้ว Range 0 และ Range 1 ของตัวส่งตามคู่มือ ifm โหมดกำลังแสงสูงมีระยะตรวจจับขั้นต่ำ 3 เมตร จึงต้องเลือกให้เหมาะสมกับระยะติดตั้งจริง

การติดตั้งต้องคำนวณระยะปลอดภัยจากจุดอันตรายโดยพิจารณาเวลาหยุดเครื่องจักร เวลาตอบสนองของม่านแสง และอุปกรณ์ความปลอดภัยอื่นทั้งหมดในระบบ รวมถึงจัดแนวตัวส่งกับตัวรับและทดสอบการทำงานของเอาต์พุต OSSD ก่อนเริ่มใช้งาน

การเลือกโหมด Automatic หรือ Manual Restart ต้องสอดคล้องกับลักษณะพื้นที่อันตราย โดยเฉพาะพื้นที่ที่บุคคลสามารถเข้าไปอยู่หลังม่านแสงได้ ต้องพิจารณาการป้องกันการเริ่มทำงานซ้ำโดยไม่ตั้งใจตามคู่มือผู้ผลิตและการประเมินความเสี่ยง

การเชื่อมต่อใช้ขั้วต่อ M12 โดยต้องตรวจสอบตำแหน่งขา การต่อสาย และวงจร External Device Monitoring จากคู่มือของ ifm ก่อนติดตั้ง ห้ามใช้สีสายเป็นเกณฑ์อ้างอิงเพียงอย่างเดียว

รุ่นนี้มีระดับการป้องกัน IP65/IP67 และช่วงอุณหภูมิใช้งาน -10 ถึง +55°C ควรตรวจสอบสภาพแวดล้อมและอุปกรณ์ประกอบก่อนติดตั้ง ทั้งนี้ OY250S ใช้รหัส OYA1510-30-4-20-P-1 จึงไม่ควรนำคุณสมบัติ Floating Blanking ของรุ่นที่มีรหัสต่อท้าย -B มาใช้กับรุ่นนี้โดยไม่มีเอกสารยืนยันจากผู้ผลิต
