OY229S \ efector 200 \ Photoelectric sensors \ OYA1360-20-4-20-P-1 \ IT

รายละเอียด OY229S ม่านแสงนิรภัย ifm efector 200

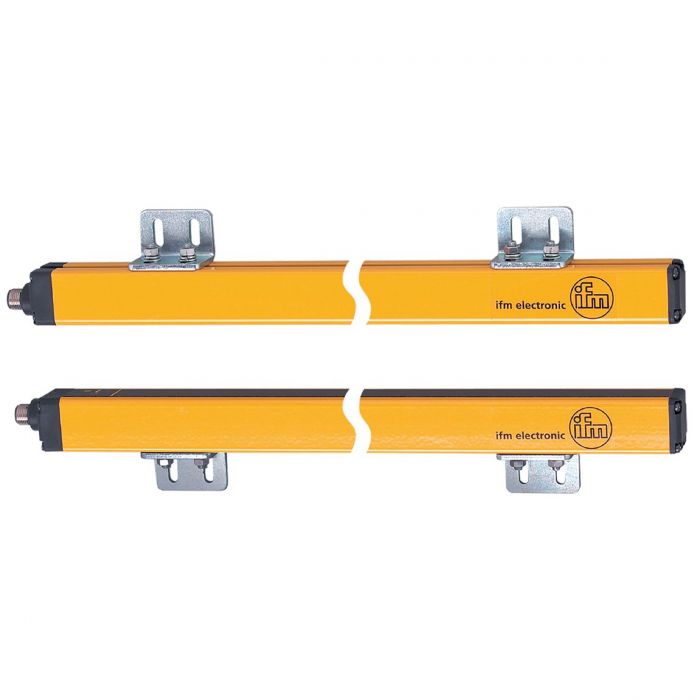

OY229S จาก ifm electronic เป็นม่านแสงนิรภัย (Safety Light Curtain) รุ่น OYA1360-20-4-20-P-1 สำหรับป้องกันมือและการเข้าถึงพื้นที่อันตรายของเครื่องจักรอุตสาหกรรม ทำงานด้วยลำแสงอินฟราเรดระหว่างตัวส่ง (Transmitter) และตัวรับ (Receiver) มีความละเอียดในการตรวจจับ 20 mm ความสูงพื้นที่ป้องกัน 1360 mm และระยะตรวจจับสูงสุด 20 เมตร สามารถเลือกระยะตรวจจับตามการตั้งค่าของอุปกรณ์ รองรับระดับความปลอดภัย Type 4, SIL 3 และ Performance Level e (PL e) พร้อมเอาต์พุตความปลอดภัย OSSD แบบ PNP จำนวน 2 ช่อง และตัวเรือนอะลูมิเนียมระดับการป้องกัน IP65/IP67

คุณสมบัติเด่น

• ม่านแสงนิรภัย Safety Light Curtain สำหรับระบบความปลอดภัยของเครื่องจักรอุตสาหกรรม
• ระบบตรวจจับแบบตัวส่ง (Transmitter) และตัวรับ (Receiver)
• ความละเอียดในการตรวจจับ 20 mm สำหรับงานป้องกันมือตามผลการประเมินความเสี่ยง
• ความสูงพื้นที่ป้องกัน 1360 mm
• ระยะตรวจจับที่กำลังแสงต่ำ 0-10 m
• ระยะตรวจจับที่กำลังแสงสูง 3-20 m
• สามารถเลือกระยะตรวจจับให้เหมาะสมกับตำแหน่งติดตั้ง
• ใช้แสงอินฟราเรดในการตรวจจับ
• เวลาตอบสนอง 18 ms
• เอาต์พุตความปลอดภัย OSSD แบบ PNP จำนวน 2 ช่อง
• กระแสโหลดสูงสุดต่อ OSSD 400 mA ที่ 24 VDC
• รองรับ Safety Type 4, SIL 3, PL e และ Category 4
• มีไฟ LED แสดงสถานะการทำงาน
• ตัวเรือนอะลูมิเนียมพร้อมหน้าต่างตรวจจับ Polycarbonate
• ระดับการป้องกัน IP65 และ IP67

ข้อมูลทางเทคนิค

• รุ่น: OY229S
• รหัสผลิตภัณฑ์: OYA1360-20-4-20-P-1
• ประเภทสินค้า: Safety Light Curtain
• ฟังก์ชันป้องกัน: Hand Protection / Access Prevention
• หลักการตรวจจับ: Photoelectric Through-beam
• แหล่งกำเนิดแสง: Infrared Light
• แรงดันไฟเลี้ยง: 24 VDC
• ความละเอียดในการตรวจจับ: 20 mm
• ความสูงพื้นที่ป้องกัน: 1360 mm
• ระยะตรวจจับที่กำลังแสงต่ำ: 0-10 m
• ระยะตรวจจับที่กำลังแสงสูง: 3-20 m
• เวลาตอบสนอง: 18 ms
• จำนวนเอาต์พุตความปลอดภัย: 2 OSSD Outputs
• ชนิดเอาต์พุต: PNP
• กระแสโหลดสูงสุดต่อ OSSD: 400 mA ที่ 24 VDC
• การป้องกันเอาต์พุตลัดวงจร: รองรับ
• Safety Type: Type 4 ตาม IEC 61496-1
• Performance Level: PL e ตาม ISO 13849-1
• Safety Category: Category 4
• Safety Integrity Level: SIL 3 ตาม IEC 61508
• Safety Integrity Level ตาม IEC 62061: SIL 3
• Mission Time: 175200 ชั่วโมง (20 ปี)
• PFHd: 3.0 x 10^-8 ต่อชั่วโมง
• MTTFd: 100 ปี
• Diagnostic Coverage (DC): 93.0%
• Common Cause Failure (CCF): 80%
• อุณหภูมิใช้งาน: -10 ถึง +55°C
• ความชื้นสัมพัทธ์สูงสุด: 95%
• ขนาดตัวเรือน: 1413 x 28 x 30 mm
• น้ำหนัก: 4.76 kg
• วัสดุตัวเรือน: Aluminium
• วัสดุหน้าต่างตรวจจับ: Polycarbonate (PC)
• การแสดงผล: LED แสดงสถานะ
• การเชื่อมต่อ: M12 Connector
• ระดับการป้องกัน: IP65 / IP67

การใช้งาน

• ป้องกันมือเข้าสู่พื้นที่อันตรายของเครื่องจักรอุตสาหกรรม
• ป้องกันการเข้าถึงบริเวณที่มีชิ้นส่วนเครื่องจักรเคลื่อนที่
• ป้องกันพื้นที่อันตรายที่ต้องการความสูงพื้นที่ตรวจจับ 1360 mm
• ติดตั้งบริเวณช่องป้อนชิ้นงานของเครื่องจักรอุตสาหกรรม
• ใช้งานกับเครื่องจักรบรรจุภัณฑ์และระบบลำเลียงอัตโนมัติ
• ใช้กับเครื่องจักรผลิตและแปรรูปชิ้นงานภายในโรงงาน
• เหมาะสำหรับพื้นที่ติดตั้งที่ต้องการระยะตรวจจับสูงสุด 20 เมตร
• ใช้งานในระบบ Machine Safety และ Industrial Automation
• เชื่อมต่อกับ Safety Controller หรือ Safety Relay ที่รองรับสัญญาณ OSSD

ข้อควรทราบ

OY229S เป็นม่านแสงนิรภัย Type 4 ความละเอียด 20 mm และมีความสูงพื้นที่ป้องกัน 1360 mm การเลือกใช้งานต้องพิจารณาผลการประเมินความเสี่ยงของเครื่องจักร รวมถึงตรวจสอบโอกาสที่ผู้ปฏิบัติงานจะเข้าถึงจุดอันตรายจากด้านบน ด้านล่าง หรือด้านข้างของม่านแสง

ระยะตรวจจับแบ่งเป็น 0-10 m เมื่อใช้กำลังแสงต่ำ และ 3-20 m เมื่อใช้กำลังแสงสูง โดยโหมดกำลังแสงสูงมีระยะตรวจจับขั้นต่ำ 3 เมตร จึงต้องเลือกให้เหมาะสมกับตำแหน่งติดตั้งจริง

การติดตั้งต้องคำนวณระยะปลอดภัยจากจุดอันตรายโดยพิจารณาเวลาหยุดเครื่องจักร เวลาตอบสนองของม่านแสง 18 ms และเวลาตอบสนองของอุปกรณ์ความปลอดภัยอื่นในระบบ รวมถึงจัดแนวตัวส่งกับตัวรับและทดสอบการทำงานของเอาต์พุต OSSD ก่อนเริ่มใช้งาน

การเชื่อมต่อใช้ขั้วต่อ M12 โดยต้องตรวจสอบจำนวนขา ตำแหน่งขา และแผนผังการต่อสายจาก Datasheet และคู่มือของ ifm ก่อนติดตั้ง ห้ามอ้างอิงสีสายเพียงอย่างเดียว

รุ่นนี้มีระดับการป้องกัน IP65/IP67 และช่วงอุณหภูมิใช้งาน -10 ถึง +55°C ควรตรวจสอบความเหมาะสมของสภาพแวดล้อมก่อนติดตั้ง ทั้งนี้ OY229S ใช้รหัส OYA1360-20-4-20-P-1 ไม่ควรนำคุณสมบัติ Floating Blanking ของรุ่นที่มีรหัสต่อท้าย -B มาใช้กับรุ่นนี้โดยไม่มีเอกสารยืนยันจากผู้ผลิต
