OY227S \ efector 200 \ Photoelectric sensors \ OYA1060-20-4-20-P-1 \ IT

รายละเอียด OY227S ม่านแสงนิรภัย ifm efector 200

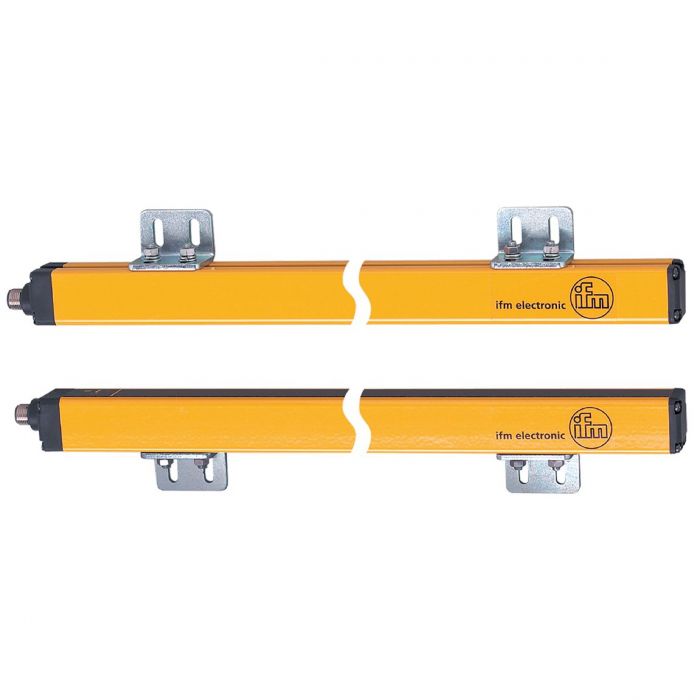

OY227S จาก ifm electronic เป็นม่านแสงนิรภัย (Safety Light Curtain) รุ่น OYA1060-20-4-20-P-1 สำหรับป้องกันมือและการเข้าถึงพื้นที่อันตรายของเครื่องจักรอุตสาหกรรม ทำงานด้วยลำแสงอินฟราเรดระหว่างตัวส่ง (Transmitter) และตัวรับ (Receiver) มีความละเอียดในการตรวจจับ 20 mm ความสูงพื้นที่ป้องกัน 1060 mm และระยะตรวจจับสูงสุด 20 เมตร สามารถเลือกระดับกำลังแสงให้เหมาะสมกับระยะติดตั้ง รองรับระดับความปลอดภัย Type 4, SIL 3 และ Performance Level e (PL e) พร้อมเอาต์พุตความปลอดภัย OSSD แบบ PNP จำนวน 2 ช่อง และตัวเรือนอะลูมิเนียมระดับการป้องกัน IP65/IP67

คุณสมบัติเด่น

• ม่านแสงนิรภัย Safety Light Curtain สำหรับระบบความปลอดภัยของเครื่องจักรอุตสาหกรรม
• ระบบตรวจจับแบบตัวส่ง (Transmitter) และตัวรับ (Receiver)
• ความละเอียดในการตรวจจับ 20 mm สำหรับงานป้องกันมือตามผลการประเมินความเสี่ยง
• ความสูงพื้นที่ป้องกัน 1060 mm
• ระยะตรวจจับที่กำลังแสงต่ำ 0-10 m
• ระยะตรวจจับที่กำลังแสงสูง 3-20 m
• สามารถเลือกระยะตรวจจับให้เหมาะสมกับตำแหน่งติดตั้ง
• ใช้แสงอินฟราเรดความยาวคลื่น 950 nm
• เวลาตอบสนอง 14.5 ms
• เอาต์พุตความปลอดภัย OSSD แบบ PNP จำนวน 2 ช่อง
• กระแสโหลดสูงสุดต่อ OSSD 400 mA ที่ 24 VDC
• รองรับ Safety Type 4, SIL 3, SILCL 3, PL e และ Category 4
• มีไฟ LED หลายสีสำหรับแสดงสถานะการทำงาน
• ตัวเรือนอะลูมิเนียมพร้อมหน้าต่างตรวจจับ Polycarbonate
• ระดับการป้องกัน IP65 และ IP67

ข้อมูลทางเทคนิค

• รุ่น: OY227S
• รหัสผลิตภัณฑ์: OYA1060-20-4-20-P-1
• ประเภทสินค้า: Safety Light Curtain
• ฟังก์ชันป้องกัน: Hand Protection / Access Prevention
• หลักการตรวจจับ: Photoelectric Through-beam
• แหล่งกำเนิดแสง: Infrared Light
• ความยาวคลื่น: 950 nm
• แรงดันไฟเลี้ยง: 24 VDC (19.2-28.8 VDC)
• Protection Class: III
• การป้องกันการต่อขั้วกลับ: รองรับ
• กระแสไฟที่ใช้ของตัวส่ง: 42 mA
• กระแสไฟที่ใช้ของตัวรับ: 83 mA
• Power-on Delay: น้อยกว่า 2 s
• ความละเอียดในการตรวจจับ: 20 mm
• ความสูงพื้นที่ป้องกัน: 1060 mm
• ระยะตรวจจับที่กำลังแสงต่ำ: 0-10 m
• ระยะตรวจจับที่กำลังแสงสูง: 3-20 m
• เวลาตอบสนอง: 14.5 ms
• จำนวนเอาต์พุตความปลอดภัย: 2 OSSD Outputs
• ชนิดเอาต์พุต: PNP
• กระแสโหลดสูงสุดต่อ OSSD: 400 mA ที่ 24 VDC
• การป้องกันเอาต์พุตลัดวงจร: รองรับ
• Safety Type: Type 4 ตาม IEC 61496-1
• Performance Level: PL e ตาม ISO 13849-1
• Safety Category: Category 4
• Safety Integrity Level: SIL 3 ตาม IEC 61508
• Safety Integrity Level Claim Limit: SILCL 3 ตาม IEC 62061
• Mission Time: 175200 ชั่วโมง (20 ปี)
• PFHd: 2.5 x 10^-8 ต่อชั่วโมง
• อุณหภูมิใช้งาน: -10 ถึง +55°C
• ความชื้นสัมพัทธ์สูงสุด: 95%
• ขนาดตัวเรือน: 1113 x 28 x 30 mm
• น้ำหนัก: 3655 g
• วัสดุตัวเรือน: Aluminium
• วัสดุหน้าต่างตรวจจับ: Polycarbonate (PC)
• การแสดงผล: LED สีเหลือง สีเขียว สีแดง สีน้ำเงิน และสีส้ม
• การเชื่อมต่อ Transmitter: M12 Connector
• การเชื่อมต่อ Receiver: M12 Connector
• ความยาวสายเชื่อมต่อสูงสุดฝั่ง Receiver: 100 m เมื่อใช้สายหน้าตัด 0.34 mm²
• อุปกรณ์ติดตั้งที่ระบุใน Datasheet: ขายึด 4 ชิ้น พร้อมอุปกรณ์ติดตั้ง
• ระดับการป้องกัน: IP65 / IP67

การใช้งาน

• ป้องกันมือเข้าสู่พื้นที่อันตรายของเครื่องจักรอุตสาหกรรม
• ป้องกันการเข้าถึงบริเวณที่มีชิ้นส่วนเครื่องจักรเคลื่อนที่
• ป้องกันพื้นที่อันตรายที่ต้องการความสูงพื้นที่ตรวจจับ 1060 mm
• ติดตั้งบริเวณช่องป้อนชิ้นงานของเครื่องจักรอุตสาหกรรม
• ใช้งานกับเครื่องจักรบรรจุภัณฑ์และระบบลำเลียงอัตโนมัติ
• ใช้กับเครื่องจักรผลิตและแปรรูปชิ้นงานภายในโรงงาน
• เหมาะสำหรับพื้นที่ติดตั้งที่ต้องการระยะตรวจจับสูงสุด 20 เมตร
• ใช้งานในระบบ Machine Safety และ Industrial Automation
• เชื่อมต่อกับ Safety Controller หรือ Safety Relay ที่รองรับสัญญาณ OSSD

ข้อควรทราบ

OY227S เป็นม่านแสงนิรภัย Type 4 ที่มีความละเอียดในการตรวจจับ 20 mm และความสูงพื้นที่ป้องกัน 1060 mm การเลือกใช้งานต้องพิจารณาผลการประเมินความเสี่ยงของเครื่องจักร รวมถึงตรวจสอบโอกาสที่ผู้ปฏิบัติงานจะเข้าถึงจุดอันตรายจากด้านบน ด้านล่าง หรือด้านข้างของม่านแสง

ระยะตรวจจับแบ่งเป็น 0-10 m เมื่อใช้กำลังแสงต่ำ และ 3-20 m เมื่อใช้กำลังแสงสูง โดยโหมดกำลังแสงสูงมีระยะตรวจจับขั้นต่ำ 3 เมตร จึงต้องเลือกการตั้งค่าให้เหมาะสมกับตำแหน่งติดตั้งจริง

การติดตั้งต้องคำนวณระยะปลอดภัยจากจุดอันตราย โดยพิจารณาเวลาหยุดเครื่องจักร เวลาตอบสนองของม่านแสง 14.5 ms และเวลาตอบสนองของอุปกรณ์ความปลอดภัยทั้งหมดในระบบ รวมถึงจัดแนวตัวส่งกับตัวรับและทดสอบการทำงานของเอาต์พุต OSSD ก่อนเริ่มใช้งาน

การเชื่อมต่อใช้ขั้วต่อ M12 โดยต้องตรวจสอบจำนวนขา ตำแหน่งขา และแผนผังการต่อสายจาก Datasheet ของ ifm ก่อนติดตั้ง เนื่องจากสีสายของขั้วต่อแบบ 8 Pins อาจแตกต่างกันตามผู้ผลิต

รุ่นนี้มีระดับการป้องกัน IP65/IP67 และช่วงอุณหภูมิใช้งาน -10 ถึง +55°C ควรตรวจสอบความเหมาะสมของสภาพแวดล้อมก่อนติดตั้ง ทั้งนี้ OY227S ใช้รหัส OYA1060-20-4-20-P-1 ไม่ควรนำคุณสมบัติ Floating Blanking ของรุ่นที่มีรหัสต่อท้าย -B มาใช้กับรุ่นนี้โดยไม่มีเอกสารยืนยันจากผู้ผลิต
