OY210S \ efector 200 \ Photoelectric sensors \ OYA1510-90-4-20-P-1 \ IT

รายละเอียด OY210S ม่านแสงนิรภัย ifm efector 200

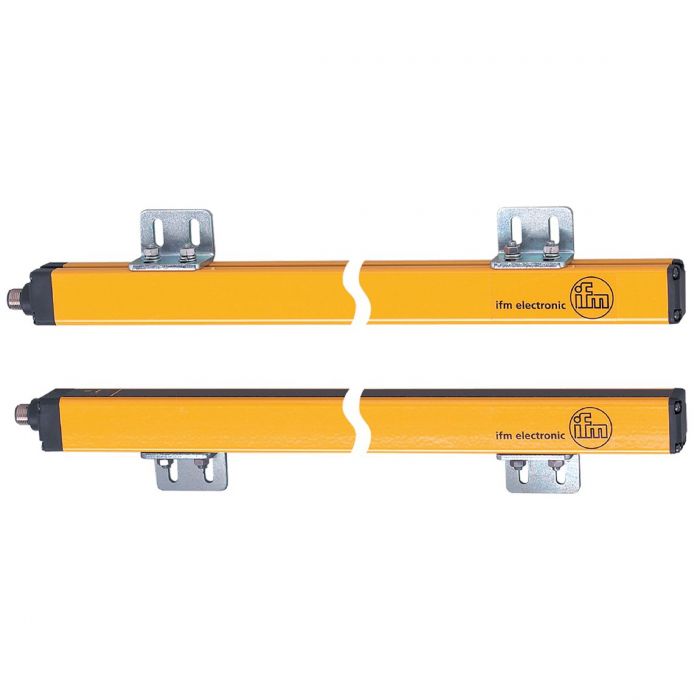

OY210S จาก ifm electronic เป็นม่านแสงนิรภัย (Safety Light Curtain) รุ่น OYA1510-90-4-20-P-1 สำหรับตรวจจับการเข้าถึงพื้นที่อันตรายของเครื่องจักรอุตสาหกรรม โดยทำงานด้วยลำแสงอินฟราเรดระหว่างตัวส่ง (Transmitter) และตัวรับ (Receiver) มีความละเอียดในการตรวจจับ 90 mm ความสูงพื้นที่ป้องกัน 1510 mm และระยะตรวจจับสูงสุด 20 เมตร เหมาะสำหรับงานป้องกันการเข้าถึงพื้นที่อันตรายด้วยร่างกายหรือส่วนของร่างกายตามผลการประเมินความเสี่ยง รองรับระดับความปลอดภัย Type 4, SIL 3 และ Performance Level e (PL e) พร้อมเอาต์พุตความปลอดภัย OSSD แบบ PNP จำนวน 2 ช่อง ตัวเรือนอะลูมิเนียม และระดับการป้องกัน IP65/IP67

คุณสมบัติเด่น

• ม่านแสงนิรภัย Safety Light Curtain สำหรับระบบความปลอดภัยของเครื่องจักรอุตสาหกรรม
• ระบบตรวจจับแบบตัวส่ง (Transmitter) และตัวรับ (Receiver)
• ความละเอียดในการตรวจจับ 90 mm สำหรับงานตรวจจับการเข้าถึงพื้นที่อันตรายด้วยร่างกายหรือส่วนของร่างกาย
• ความสูงพื้นที่ป้องกัน 1510 mm
• ระยะตรวจจับที่กำลังแสงต่ำ 0-10 m
• ระยะตรวจจับที่กำลังแสงสูง 3-20 m
• สามารถเลือกระดับกำลังแสงให้เหมาะสมกับระยะติดตั้ง
• ใช้แสงอินฟราเรดความยาวคลื่น 950 nm
• เวลาตอบสนองรวดเร็ว 4.5 ms
• เอาต์พุตความปลอดภัย OSSD แบบ PNP จำนวน 2 ช่อง
• กระแสโหลดสูงสุดต่อ OSSD 400 mA ที่ 24 VDC
• รองรับ Safety Type 4, SIL 3, SILCL 3, PL e และ Category 4
• มีไฟ LED หลายสีสำหรับแสดงสถานะการทำงาน
• ตัวเรือนอะลูมิเนียมพร้อมหน้าต่างตรวจจับ Polycarbonate
• ระดับการป้องกัน IP65 และ IP67

ข้อมูลทางเทคนิค

• รุ่น: OY210S
• รหัสผลิตภัณฑ์: OYA1510-90-4-20-P-1
• ประเภทสินค้า: Safety Light Curtain
• ฟังก์ชันป้องกัน: Body Protection / Access Prevention
• หลักการตรวจจับ: Photoelectric Through-beam
• แหล่งกำเนิดแสง: Infrared Light
• ความยาวคลื่น: 950 nm
• แรงดันไฟเลี้ยง: 24 VDC (ค่าคลาดเคลื่อน +/-20%)
• Protection Class: III
• การป้องกันการต่อขั้วกลับ: รองรับ
• กระแสไฟที่ใช้ของตัวส่ง: 42 mA
• กระแสไฟที่ใช้ของตัวรับ: 83 mA
• Power-on Delay: น้อยกว่า 2 s
• ความละเอียดในการตรวจจับ: 90 mm
• ความสูงพื้นที่ป้องกัน: 1510 mm
• ระยะตรวจจับที่กำลังแสงต่ำ: 0-10 m
• ระยะตรวจจับที่กำลังแสงสูง: 3-20 m
• เวลาตอบสนอง: 4.5 ms
• จำนวนเอาต์พุตความปลอดภัย: 2 OSSD Outputs
• ชนิดเอาต์พุต: PNP
• กระแสโหลดสูงสุดต่อ OSSD: 400 mA ที่ 24 VDC
• การป้องกันเอาต์พุตลัดวงจร: รองรับ
• Safety Type: Type 4 ตาม IEC 61496-1
• Performance Level: PL e ตาม ISO 13849-1:2015
• Safety Category: Category 4
• Safety Integrity Level: SIL 3 ตาม IEC 61508
• Safety Integrity Level Claim Limit: SILCL 3 ตาม IEC 62061
• Mission Time: 175200 ชั่วโมง (20 ปี)
• PFHd: 1.3 x 10^-8 ต่อชั่วโมง
• อุณหภูมิใช้งาน: -10 ถึง +55°C
• ความชื้นสัมพัทธ์สูงสุด: 95%
• สภาพแวดล้อมการใช้งาน: Class C ตาม EN 60654-1 สำหรับบริเวณที่มีการป้องกันจากสภาพอากาศ
• ขนาดตัวเรือน: 1563 x 28 x 30 mm
• น้ำหนัก: 6160 g
• วัสดุตัวเรือน: Aluminium
• วัสดุหน้าต่างตรวจจับ: Polycarbonate (PC)
• การแสดงผล: LED สีเหลือง สีเขียว สีแดง สีน้ำเงิน และสีส้ม
• การเชื่อมต่อ Transmitter: M12 Connector, A-coded
• การเชื่อมต่อ Receiver: M12 Connector, A-coded
• ความยาวสายเชื่อมต่อสูงสุดฝั่ง Receiver: 100 m เมื่อใช้สายหน้าตัด 0.34 mm²
• อุปกรณ์ติดตั้งที่ระบุใน Datasheet: ขายึด 6 ชิ้น พร้อม Slot Nuts จำนวน 6 ชิ้น และน็อต
• ระดับการป้องกัน: IP65 / IP67

การใช้งาน

• ตรวจจับการเข้าถึงพื้นที่อันตรายของเครื่องจักรอุตสาหกรรม
• ป้องกันการเข้าสู่บริเวณที่มีชิ้นส่วนเครื่องจักรเคลื่อนที่
• ใช้กับระบบป้องกันการเข้าถึงพื้นที่อันตรายด้วยร่างกายหรือส่วนของร่างกายตามผลการประเมินความเสี่ยง
• ป้องกันพื้นที่อันตรายที่ต้องการความสูงพื้นที่ตรวจจับ 1510 mm
• ติดตั้งบริเวณทางเข้าออกเขตอันตรายของเครื่องจักรอัตโนมัติ
• ใช้งานกับระบบลำเลียงสินค้าและสายการผลิตอัตโนมัติ
• ใช้ในระบบเครื่องจักรบรรจุภัณฑ์และเครื่องจักรอุตสาหกรรม
• เหมาะสำหรับพื้นที่ติดตั้งที่ต้องการระยะตรวจจับสูงสุด 20 เมตร
• ใช้งานในระบบ Machine Safety และ Industrial Automation
• เชื่อมต่อกับ Safety Controller หรือ Safety Relay ที่รองรับสัญญาณ OSSD

ข้อควรทราบ

ความละเอียดในการตรวจจับ 90 mm: OY210S เหมาะสำหรับงานป้องกันการเข้าถึงพื้นที่อันตรายตามการประเมินความเสี่ยง ไม่ควรใช้แทนม่านแสงความละเอียด 14 mm, 20 mm หรือ 30 mm สำหรับงานป้องกันนิ้วหรือมือ เนื่องจากวัตถุที่มีขนาดเล็กกว่า 90 mm อาจไม่ถูกตรวจจับอย่างน่าเชื่อถือ

ระยะตรวจจับ: อุปกรณ์รองรับระยะ 0-10 m เมื่อใช้กำลังแสงต่ำ และ 3-20 m เมื่อใช้กำลังแสงสูง ต้องเลือกการตั้งค่าให้เหมาะสมกับระยะติดตั้งจริงและตรวจสอบการรบกวนจากแหล่งกำเนิดแสงหรือม่านแสงอื่นในบริเวณใกล้เคียง

ระยะปลอดภัย: การติดตั้งต้องคำนวณระยะปลอดภัยจากจุดอันตราย โดยพิจารณาระยะและทิศทางการเข้าถึง เวลาหยุดเครื่องจักร เวลาตอบสนองของม่านแสง 4.5 ms และเวลาตอบสนองของอุปกรณ์ความปลอดภัยทั้งหมดในระบบ รวมถึงต้องป้องกันการลอดผ่าน อ้อมผ่าน หรือเข้าถึงจุดอันตรายโดยไม่ตัดลำแสง

การเชื่อมต่อ: อุปกรณ์ใช้ขั้วต่อ M12 โดยต้องตรวจสอบจำนวนขา ตำแหน่งขา และแผนผังการต่อสายจาก Datasheet และคู่มือของ ifm ก่อนติดตั้ง โดยเฉพาะสายเชื่อมต่อแบบ 8 Pins ซึ่งสีสายอาจแตกต่างกันตามผู้ผลิต

สภาพแวดล้อม: รุ่นนี้มีระดับการป้องกัน IP65/IP67 และช่วงอุณหภูมิใช้งาน -10 ถึง +55°C ต้องตรวจสอบความเหมาะสมกับสภาพแวดล้อม และทดสอบระบบความปลอดภัยก่อนใช้งานจริง

ข้อจำกัดด้านฟังก์ชัน: OY210S ใช้รหัส OYA1510-90-4-20-P-1 ไม่ควรนำคุณสมบัติ Floating Blanking ของรุ่นอื่นมาอ้างอิงกับรุ่นนี้โดยไม่มีเอกสารยืนยันจากผู้ผลิต
