OY208S \ efector 200 \ Photoelectric sensors \ OYA1210-90-4-20-P-1 \ IT

รายละเอียด OY208S ม่านแสงนิรภัย ifm efector 200

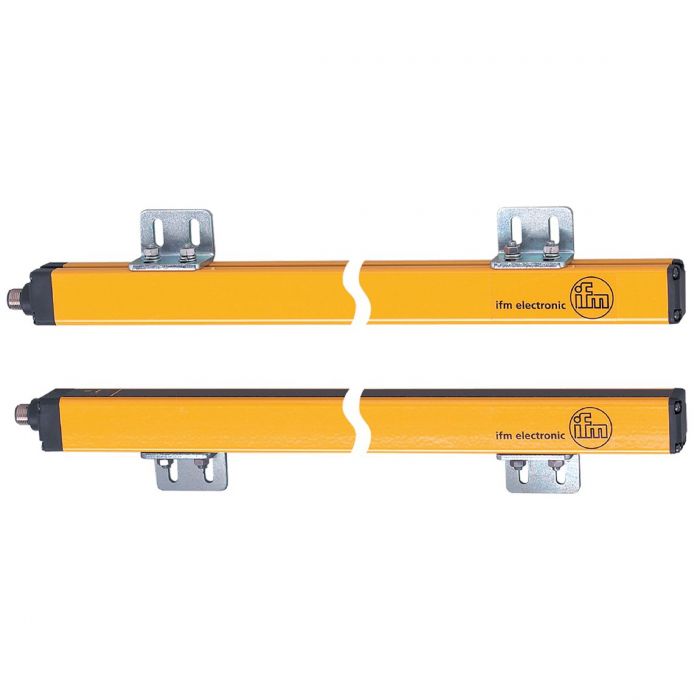

OY208S จาก ifm electronic เป็นม่านแสงนิรภัย (Safety Light Curtain) รุ่น OYA1210-90-4-20-P-1 ออกแบบสำหรับตรวจจับการเข้าถึงพื้นที่อันตรายของเครื่องจักรอุตสาหกรรม โดยใช้ลำแสงอินฟราเรดระหว่างตัวส่ง (Transmitter) และตัวรับ (Receiver) มีความละเอียดในการตรวจจับ 90 mm ความสูงพื้นที่ป้องกัน 1210 mm และระยะตรวจจับสูงสุด 20 เมตร เหมาะสำหรับงานป้องกันการเข้าถึงด้วยร่างกายหรือส่วนของร่างกายตามผลการประเมินความเสี่ยง รองรับระดับความปลอดภัย Type 4, SIL 3 และ Performance Level e (PL e) พร้อมเอาต์พุตความปลอดภัย OSSD แบบ PNP จำนวน 2 ช่อง ตัวเรือนอะลูมิเนียม และระดับการป้องกัน IP65/IP67

คุณสมบัติเด่น

• ม่านแสงนิรภัย Safety Light Curtain สำหรับระบบความปลอดภัยของเครื่องจักรอุตสาหกรรม
• ระบบตรวจจับแบบตัวส่ง (Transmitter) และตัวรับ (Receiver)
• ความละเอียดในการตรวจจับ 90 mm สำหรับงานป้องกันการเข้าถึงพื้นที่อันตรายด้วยร่างกายหรือส่วนของร่างกาย
• ความสูงพื้นที่ป้องกัน 1210 mm
• ระยะตรวจจับที่กำลังแสงต่ำ 0-10 m
• ระยะตรวจจับที่กำลังแสงสูง 3-20 m
• สามารถเลือกระดับกำลังแสงให้เหมาะสมกับระยะติดตั้ง
• ใช้แสงอินฟราเรดความยาวคลื่น 950 nm
• เวลาตอบสนองรวดเร็ว 4 ms
• เอาต์พุตความปลอดภัย OSSD แบบ PNP จำนวน 2 ช่อง
• กระแสโหลดสูงสุดต่อ OSSD 400 mA ที่ 24 VDC
• รองรับ Safety Type 4, SIL 3, SILCL 3, PL e และ Category 4
• มีระบบป้องกันการต่อขั้วกลับและการลัดวงจรของเอาต์พุต
• มีไฟ LED หลายสีสำหรับแสดงสถานะการทำงาน
• ตัวเรือนอะลูมิเนียมพร้อมหน้าต่างตรวจจับ Polycarbonate
• ระดับการป้องกัน IP65 และ IP67

ข้อมูลทางเทคนิค

• รุ่น: OY208S
• รหัสผลิตภัณฑ์: OYA1210-90-4-20-P-1
• ประเภทสินค้า: Safety Light Curtain
• ฟังก์ชันป้องกัน: Access Prevention – Bodies or Parts of Bodies
• หลักการตรวจจับ: Photoelectric Through-beam
• แหล่งกำเนิดแสง: Infrared Light
• ความยาวคลื่น: 950 nm
• แรงดันไฟเลี้ยง: 24 VDC (19.2-28.8 VDC)
• Protection Class: III
• การป้องกันการต่อขั้วกลับ: รองรับ
• กระแสไฟที่ใช้ของตัวส่ง: 42 mA
• กระแสไฟที่ใช้ของตัวรับ: 83 mA
• Power-on Delay: น้อยกว่า 2 s
• ความละเอียดในการตรวจจับ: 90 mm
• ความสูงพื้นที่ป้องกัน: 1210 mm
• ระยะตรวจจับที่กำลังแสงต่ำ: 0-10 m
• ระยะตรวจจับที่กำลังแสงสูง: 3-20 m
• เวลาตอบสนอง: 4 ms
• จำนวนเอาต์พุตความปลอดภัย: 2 OSSD Outputs
• ชนิดเอาต์พุต: PNP
• กระแสโหลดสูงสุดต่อ OSSD: 400 mA ที่ 24 VDC
• การป้องกันเอาต์พุตลัดวงจร: รองรับ
• Safety Type: Type 4 ตาม IEC 61496-1
• Performance Level: PL e ตาม ISO 13849-1
• Safety Category: Category 4
• Safety Integrity Level: SIL 3 ตาม IEC 61508
• Safety Integrity Level Claim Limit: SILCL 3 ตาม IEC 62061
• Mission Time: 175200 ชั่วโมง (20 ปี)
• PFHd: 1.2 x 10^-8 ต่อชั่วโมง
• MTTFd: 100 ปี
• Diagnostic Coverage (DC): 95.2%
• Common Cause Failure (CCF): 80%
• อุณหภูมิใช้งาน: -10 ถึง +55°C
• ความชื้นสัมพัทธ์สูงสุด: 95%
• สภาพแวดล้อมการใช้งาน: Class C ตาม EN 60654-1
• ขนาดตัวเรือน: 1263 x 28 x 30 mm
• น้ำหนัก: 4.26 kg
• วัสดุตัวเรือน: Aluminium
• วัสดุหน้าต่างตรวจจับ: Polycarbonate (PC)
• การแสดงผล: LED สีเหลือง สีเขียว สีแดง สีน้ำเงิน และสีส้ม
• การเชื่อมต่อ Transmitter: M12 Connector
• การเชื่อมต่อ Receiver: M12 Connector
• ความยาวสายเชื่อมต่อสูงสุดฝั่ง Receiver: 100 m เมื่อใช้สายหน้าตัด 0.34 mm²
• อุปกรณ์ติดตั้งที่ระบุใน Datasheet: ขายึด 6 ชิ้น พร้อมอุปกรณ์จัดตำแหน่งและน็อต
• ระดับการป้องกัน: IP65 / IP67

การใช้งาน

• ตรวจจับการเข้าถึงพื้นที่อันตรายของเครื่องจักรอุตสาหกรรม
• ป้องกันการเข้าสู่บริเวณที่มีชิ้นส่วนเครื่องจักรเคลื่อนที่
• ใช้กับระบบป้องกันการเข้าถึงพื้นที่อันตรายด้วยร่างกายหรือส่วนของร่างกายตามผลการประเมินความเสี่ยง
• ป้องกันพื้นที่อันตรายที่ต้องการความสูงพื้นที่ตรวจจับ 1210 mm
• ติดตั้งบริเวณทางเข้าออกเขตอันตรายของเครื่องจักรอัตโนมัติ
• ใช้งานกับระบบลำเลียงสินค้าและสายการผลิตอัตโนมัติ
• ใช้ในระบบเครื่องจักรบรรจุภัณฑ์และเครื่องจักรอุตสาหกรรม
• เหมาะสำหรับพื้นที่ติดตั้งที่ต้องการระยะตรวจจับสูงสุด 20 เมตร
• ใช้งานในระบบ Machine Safety และ Industrial Automation
• เชื่อมต่อกับ Safety Controller หรือ Safety Relay ที่รองรับสัญญาณ OSSD

ข้อควรทราบ

ความละเอียดในการตรวจจับ 90 mm: OY208S เหมาะสำหรับงานตรวจจับการเข้าถึงพื้นที่อันตรายด้วยร่างกายหรือส่วนของร่างกายตามผลการประเมินความเสี่ยง ไม่ควรใช้แทนม่านแสงความละเอียด 14 mm, 20 mm หรือ 30 mm สำหรับงานป้องกันนิ้วหรือมือ เนื่องจากวัตถุที่มีขนาดเล็กกว่า 90 mm อาจไม่ถูกตรวจจับอย่างน่าเชื่อถือ

ระยะตรวจจับ: อุปกรณ์รองรับระยะ 0-10 m เมื่อใช้กำลังแสงต่ำ และ 3-20 m เมื่อใช้กำลังแสงสูง ต้องเลือกการตั้งค่าให้เหมาะสมกับระยะติดตั้งจริง และตรวจสอบการรบกวนจากแหล่งกำเนิดแสงหรือม่านแสงอื่นในบริเวณใกล้เคียง

ระยะปลอดภัย: การติดตั้งต้องคำนวณระยะปลอดภัยจากจุดอันตราย โดยพิจารณาทิศทางการเข้าถึง เวลาหยุดเครื่องจักร เวลาตอบสนองของม่านแสง 4 ms และเวลาตอบสนองของอุปกรณ์ความปลอดภัยทั้งหมดในระบบ รวมถึงต้องป้องกันการลอดผ่าน อ้อมผ่าน หรือเข้าถึงจุดอันตรายโดยไม่ตัดลำแสง

การเชื่อมต่อ: อุปกรณ์ใช้ขั้วต่อ M12 โดยต้องตรวจสอบจำนวนขา ตำแหน่งขา และแผนผังการต่อสายจาก Datasheet และคู่มือของ ifm ก่อนติดตั้ง เนื่องจากสีสายของขั้วต่อแบบ 8 Pins อาจแตกต่างกันตามผู้ผลิต

สภาพแวดล้อม: รุ่นนี้มีระดับการป้องกัน IP65/IP67 และช่วงอุณหภูมิใช้งาน -10 ถึง +55°C ต้องตรวจสอบความเหมาะสมกับสภาพแวดล้อม และทดสอบระบบความปลอดภัยก่อนใช้งานจริง

ข้อจำกัดด้านฟังก์ชัน: OY208S ใช้รหัส OYA1210-90-4-20-P-1 ไม่ควรนำคุณสมบัติ Floating Blanking ของรุ่นอื่นมาอ้างอิงกับรุ่นนี้โดยไม่มีเอกสารยืนยันจากผู้ผลิต
