OY055S \ efector 200 \ Photoelectric sensors \ OYA0760-40-2-12-P-1 \ IT

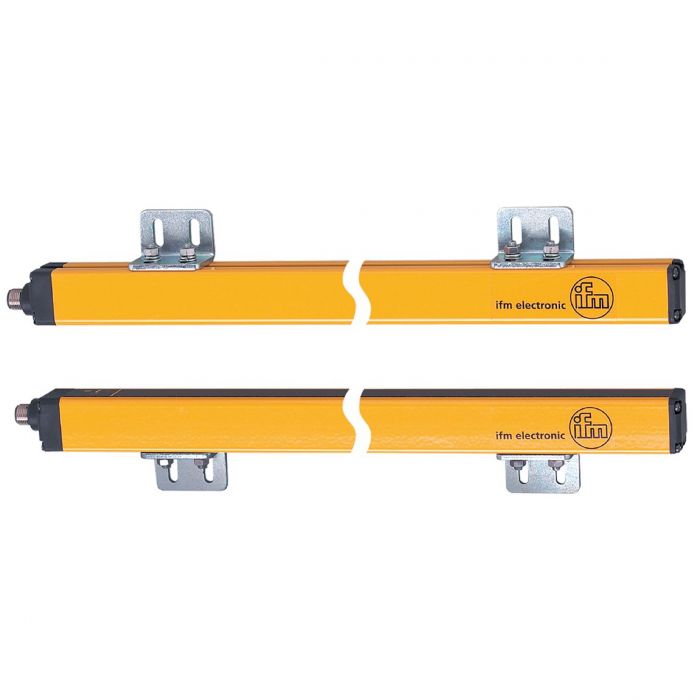

รายละเอียด OY055S ม่านแสงนิรภัย ifm efector 200 Safety Light Curtain Type 2 ความละเอียด 40 mm

OY055S จาก ifm electronic เป็นม่านแสงนิรภัย (Safety Light Curtain) รุ่น OYA0760-40-2-12-P-1 สำหรับระบบความปลอดภัยของเครื่องจักรอุตสาหกรรม ทำงานด้วยหลักการตรวจจับแบบ Photoelectric Through-beam โดยใช้ลำแสงอินฟราเรดระหว่างตัวส่ง (Transmitter) และตัวรับ (Receiver) เพื่อตรวจจับการเข้าถึงพื้นที่อันตรายของเครื่องจักร

อุปกรณ์มีความละเอียดในการตรวจจับ (Resolution) 40 mm ความสูงพื้นที่ป้องกัน (Protected Area Height) 760 mm รองรับระยะตรวจจับ 0-4 เมตรเมื่อใช้กำลังแสงต่ำ และ 3-12 เมตรเมื่อใช้กำลังแสงสูง พร้อมเวลาตอบสนอง 8 ms เหมาะสำหรับเครื่องจักรอุตสาหกรรมและสายการผลิตอัตโนมัติที่ต้องการระบบป้องกันการเข้าถึงพื้นที่อันตรายตามผลการประเมินความเสี่ยง

OY055S ใช้ตัวเรือน Aluminium พร้อมเลนส์ด้านหน้า Polycarbonate ขนาด 813 x 28 x 30 mm รองรับระดับการป้องกัน IP65 และ IP67 เชื่อมต่อด้วยขั้วต่อ M12 มีเอาต์พุตความปลอดภัย OSSD แบบ PNP จำนวน 2 ช่อง และรองรับมาตรฐานความปลอดภัย Type 2 ตาม IEC 61496-1, Category 2 และ Performance Level c (PL c) ตาม ISO 13849-1 รวมถึง SIL 1 ตาม IEC 62061

คุณสมบัติเด่น

• ม่านแสงนิรภัย Safety Light Curtain สำหรับระบบความปลอดภัยของเครื่องจักรอุตสาหกรรม
• ตรวจจับการเข้าถึงพื้นที่อันตรายด้วยเทคโนโลยี Photoelectric Through-beam
• ทำงานร่วมกันระหว่างตัวส่ง (Transmitter) และตัวรับ (Receiver)
• ความละเอียดในการตรวจจับ 40 mm
• ความสูงพื้นที่ป้องกัน 760 mm
• ระยะตรวจจับเมื่อใช้กำลังแสงต่ำ 0-4 m
• ระยะตรวจจับเมื่อใช้กำลังแสงสูง 3-12 m
• สามารถเลือกช่วงระยะตรวจจับให้เหมาะสมกับตำแหน่งติดตั้ง
• ใช้ลำแสงอินฟราเรดความยาวคลื่น 950 nm
• เวลาตอบสนอง 8 ms
• เอาต์พุตความปลอดภัย OSSD แบบ PNP จำนวน 2 ช่อง
• รองรับกระแสโหลดสูงสุด 400 mA ต่อ OSSD ที่ 24 VDC
• ระดับความปลอดภัย Type 2, Category 2, PL c และ SIL 1
• มีระบบป้องกันการต่อขั้วกลับของแหล่งจ่ายไฟ
• มีระบบป้องกันการลัดวงจรของเอาต์พุต
• ตัวเรือนผลิตจาก Aluminium เหมาะสำหรับสภาพแวดล้อมอุตสาหกรรม
• เลนส์ด้านหน้าผลิตจาก Polycarbonate (PC)
• โครงสร้างเพรียวบาง ขนาดหน้าตัด 28 x 30 mm
• รองรับระดับการป้องกัน IP65 และ IP67
• เชื่อมต่อด้วยขั้วต่อ M12 แบบ A-coded
• มีไฟ LED แสดงสถานะการทำงานของตัวส่งและตัวรับ
• เหมาะสำหรับเครื่องจักรอุตสาหกรรมและระบบ Factory Automation

ข้อมูลทางเทคนิค

• รุ่น: OY055S
• รหัสผลิตภัณฑ์: OYA0760-40-2-12-P-1
• แบรนด์: ifm electronic
• ซีรีส์: efector 200
• ประเภทสินค้า: Safety Light Curtain
• ฟังก์ชันป้องกัน: Access Prevention / Hand Protection
• หลักการตรวจจับ: Photoelectric Through-beam
• ความละเอียดในการตรวจจับ (Resolution): 40 mm
• ความสูงพื้นที่ป้องกัน (Protected Area Height): 760 mm
• ระยะตรวจจับที่กำลังแสงต่ำ: 0-4 m
• ระยะตรวจจับที่กำลังแสงสูง: 3-12 m
• แหล่งกำเนิดแสง: Infrared Light
• ความยาวคลื่น: 950 nm
• เวลาตอบสนอง (Response Time): 8 ms
• แรงดันไฟเลี้ยง: 24 VDC
• ค่าคลาดเคลื่อนแรงดันไฟเลี้ยง: +/-20%
• ช่วงแรงดันไฟเลี้ยง: 19.2-28.8 VDC
• Protection Class: III
• การป้องกันการต่อขั้วกลับ: รองรับ
• Power-on Delay: น้อยกว่า 2 s
• กระแสไฟที่ใช้ของตัวส่ง (Transmitter): 42 mA
• กระแสไฟที่ใช้ของตัวรับ (Receiver): 83 mA
• รูปแบบเอาต์พุต: DC PNP
• จำนวนเอาต์พุตความปลอดภัย: 2 OSSD Outputs
• กระแสโหลดสูงสุดต่อ OSSD: 400 mA ที่ 24 VDC
• การป้องกันเอาต์พุตลัดวงจร: รองรับ
• Safety Type: Type 2 ตาม IEC 61496-1
• Safety Category: Category 2
• Performance Level: PL c ตาม ISO 13849-1:2015
• Safety Integrity Level: SIL 1 ตาม IEC 62061
• Mission Time: 175200 ชั่วโมง (20 ปี)
• Safety-related Reliability (PFHd): 3.6 x 10^-8 ต่อชั่วโมง
• อุณหภูมิใช้งาน: -10 ถึง +55°C
• อุณหภูมิจัดเก็บ: -20 ถึง +70°C
• ความชื้นสัมพัทธ์สูงสุด: 95%
• สภาพแวดล้อมการใช้งาน: Class C ตาม EN 60654-1 สำหรับพื้นที่ที่มีการป้องกันจากสภาพอากาศ
• ระดับการป้องกัน: IP65 / IP67
• ขนาดตัวอุปกรณ์: 813 x 28 x 30 mm
• ความยาวตัวอุปกรณ์: 813 mm
• น้ำหนัก: 2735 g
• วัสดุตัวเรือน: Aluminium
• วัสดุเลนส์ด้านหน้า: Polycarbonate (PC)
• การเชื่อมต่อ Transmitter: ขั้วต่อ M12 แบบ A-coded จำนวน 5 พิน
• การเชื่อมต่อ Receiver: ขั้วต่อ M12 แบบ A-coded จำนวน 8 พิน
• ความยาวสายเชื่อมต่อสูงสุดฝั่ง Receiver: 100 m เมื่อใช้สายหน้าตัด 0.34 mm²
• การแสดงผลฝั่ง Transmitter: LED จำนวน 1 ดวง
• การแสดงผลฝั่ง Receiver: LED จำนวน 2 ดวง
• อุปกรณ์ติดตั้งที่ระบุใน Datasheet: Mounting Brackets จำนวน 4 ชิ้น, Slot Nuts จำนวน 4 ชิ้น และ Nuts
• จำนวนบรรจุ: 1 ชิ้น

การใช้งาน

• ตรวจจับการเข้าถึงพื้นที่อันตรายของเครื่องจักรอุตสาหกรรม
• ติดตั้งบริเวณช่องเปิดเครื่องจักรและจุดป้อนชิ้นงาน
• ใช้กับเครื่องจักรและระบบควบคุมในสายการผลิตอัตโนมัติ
• ประยุกต์ใช้กับเครื่องจักรบรรจุภัณฑ์และระบบลำเลียงสินค้า
• ใช้กับเครื่องจักรประกอบชิ้นส่วนและระบบจัดการชิ้นงานอัตโนมัติ
• ติดตั้งในระบบความปลอดภัยที่ต้องการความสูงพื้นที่ตรวจจับ 760 mm
• เหมาะสำหรับระบบที่ต้องการระยะตรวจจับสูงสุด 12 เมตร
• เชื่อมต่อกับ Safety Controller หรือ Safety Relay ที่รองรับสัญญาณ OSSD

ข้อควรทราบ

ระดับความปลอดภัย: OY055S เป็นม่านแสงนิรภัย Type 2, Category 2, PL c และ SIL 1 ตามข้อมูลจำเพาะของผู้ผลิต ไม่ใช่ Type 4 หรือ PL e ต้องตรวจสอบระดับความปลอดภัยที่ต้องการจากการประเมินความเสี่ยงของเครื่องจักรก่อนเลือกใช้งาน

ความละเอียดในการตรวจจับ: รุ่นนี้มี Resolution 40 mm สำหรับการป้องกันการเข้าถึงพื้นที่อันตรายตามเงื่อนไขการติดตั้ง ไม่ควรใช้ทดแทนม่านแสงนิรภัยความละเอียด 14 mm สำหรับ Finger Protection โดยตรง ต้องเลือกอุปกรณ์ให้เหมาะกับลักษณะจุดอันตรายและระยะปลอดภัย

ระยะตรวจจับ: OY055S รองรับระยะ 0-4 m เมื่อใช้กำลังแสงต่ำ และ 3-12 m เมื่อใช้กำลังแสงสูง ต้องเลือกการตั้งค่าให้เหมาะสมกับระยะติดตั้งจริง และตรวจสอบแนวลำแสงระหว่างตัวส่งกับตัวรับ

วัสดุและระดับการป้องกัน: ตัวเรือนผลิตจาก Aluminium พร้อมเลนส์ Polycarbonate รองรับ IP65 และ IP67 รุ่นนี้ไม่ได้ระบุท่อป้องกัน PMMA ระบบ Heating หรือระดับ IP69K จึงไม่ควรนำคุณสมบัติของม่านแสงนิรภัยรุ่นที่มีท่อป้องกันมาใช้กับรุ่นนี้

การเชื่อมต่อ: ตัวส่งใช้ขั้วต่อ M12 แบบ A-coded จำนวน 5 พิน ส่วนตัวรับใช้ขั้วต่อ M12 แบบ A-coded จำนวน 8 พิน ต้องตรวจสอบแผนผังขั้วต่อจาก Datasheet ก่อนติดตั้ง โดยเฉพาะขั้วต่อแบบ 8 พินซึ่งสีของสายไฟไม่ได้เป็นมาตรฐานเดียวกันทุกผู้ผลิต

การติดตั้งเพื่อความปลอดภัย: ต้องประเมินความเสี่ยงและคำนวณระยะปลอดภัยระหว่างม่านแสงกับจุดอันตรายตามมาตรฐานที่เกี่ยวข้อง โดยพิจารณาความละเอียด 40 mm เวลาตอบสนอง 8 ms เวลาหยุดเครื่องจักร และเวลาตอบสนองของระบบควบคุมความปลอดภัยทั้งหมด รวมถึงต้องป้องกันการลอดผ่านหรืออ้อมผ่านพื้นที่ตรวจจับ

ข้อจำกัดด้านฟังก์ชัน: OY055S ใช้รหัส OYA0760-40-2-12-P-1 ไม่ควรนำคุณสมบัติ Muting, Blanking หรือฟังก์ชันพิเศษของม่านแสงนิรภัยรุ่นอื่นมาอ้างอิงกับรุ่นนี้โดยไม่มีเอกสารยืนยันจาก ifm
