OY051S \ efector 200 \ Photoelectric sensors \ OYA0160-40-2-12-P-1 \ IT

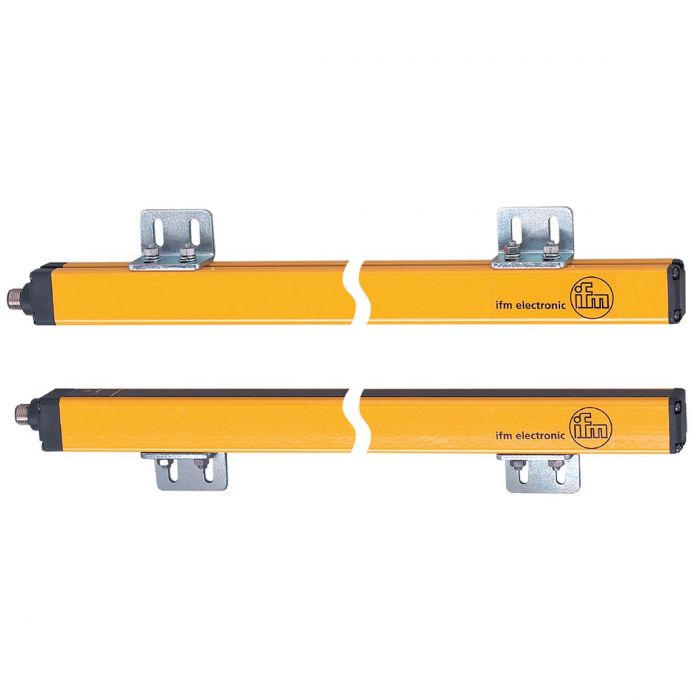

รายละเอียดสินค้า ifm OY051S Safety Light Curtain

ifm OY051S (OYA0160-40-2-12-P-1) เป็นม่านแสงนิรภัย (Safety Light Curtain) สำหรับระบบความปลอดภัยของเครื่องจักรอุตสาหกรรม ใช้ตรวจจับการเข้าสู่พื้นที่อันตรายเพื่อป้องกันอุบัติเหตุจากการทำงานของเครื่องจักร รองรับมาตรฐาน Type 2 ตาม IEC 61496 มีความสูงพื้นที่ป้องกัน 160 มม. ความละเอียดในการตรวจจับ 40 มม. และระยะการทำงานที่ปรับเลือกได้สูงสุด 12 เมตร

คุณสมบัติเด่น

• ม่านแสงนิรภัยสำหรับป้องกันการเข้าถึงพื้นที่อันตรายของเครื่องจักร
• มาตรฐานความปลอดภัย Type 2 ตาม IEC 61496-1
• ความสูงพื้นที่ป้องกัน (Protected Area Height) 160 มม.
• ความละเอียดในการตรวจจับ (Resolution) 40 มม.
• ปรับเลือกระยะตรวจจับได้ 0-4 เมตร หรือ 3-12 เมตร
• ใช้แสงอินฟราเรด (Infrared Light) ความยาวคลื่น 950 นาโนเมตร
• เอาต์พุตนิรภัย 2 ช่อง OSSD แบบ PNP
• ตอบสนองรวดเร็วภายใน 4 มิลลิวินาที
• ตัวเรือนอะลูมิเนียมแข็งแรง รูปทรงกะทัดรัด
• มาตรฐานป้องกันฝุ่นและน้ำ IP65 / IP67
• เชื่อมต่อผ่านคอนเน็กเตอร์ M12

ข้อมูลทางเทคนิค

• ยี่ห้อ: ifm electronic
• รุ่น: OY051S
• รหัสผลิตภัณฑ์: OYA0160-40-2-12-P-1
• ประเภท: Safety Light Curtain
• ฟังก์ชันป้องกัน: Access Prevention / Hand Protection
• ประเภทความปลอดภัย: ESPE Type 2
• แรงดันไฟฟ้า: 24 VDC (Tolerance 20%)
• ระบบเอาต์พุต: PNP
• จำนวนเอาต์พุต OSSD: 2 ช่อง
• กระแสโหลดสูงสุดต่อ OSSD: 400 mA ที่ 24 VDC
• ความสูงพื้นที่ป้องกัน: 160 mm
• ความละเอียด: 40 mm
• ระยะตรวจจับ Low Intensity: 0-4 m
• ระยะตรวจจับ High Intensity: 3-12 m
• ชนิดแสง: Infrared Light
• ความยาวคลื่น: 950 nm
• เวลาตอบสนอง: 4 ms
• Power-on Delay: น้อยกว่า 2 วินาที
• กระแสไฟฟ้าฝั่งตัวส่ง: 42 mA
• กระแสไฟฟ้าฝั่งตัวรับ: 83 mA
• ระดับการป้องกัน: IP65 / IP67
• อุณหภูมิใช้งาน: -10 ถึง +55 °C
• อุณหภูมิจัดเก็บ: -20 ถึง +70 °C
• ขนาด: 213 x 28 x 30 mm
• วัสดุตัวเรือน: Aluminium
• วัสดุหน้าเซนเซอร์: Polycarbonate (PC)
• ขั้วต่อตัวส่ง: M12 A-coded 5 Pin
• ขั้วต่อตัวรับ: M12 A-coded 8 Pin
• มาตรฐาน ISO 13849-1: Category 2, PL c
• มาตรฐาน IEC 62061: SIL 1

การใช้งาน

• ระบบป้องกันอันตรายบริเวณเครื่องจักรอัตโนมัติ
• ระบบตรวจจับการเข้าถึงพื้นที่อันตรายในสายการผลิต
• ระบบความปลอดภัยของเครื่องจักรในโรงงานอุตสาหกรรม
• ระบบป้องกันอันตรายบริเวณช่องเปิดและประตูเครื่องจักร
• ระบบควบคุมความปลอดภัยที่ใช้ Safety Controller หรือ Safety Relay ที่เหมาะสม

ข้อควรทราบ

• ต้องเลือกโหมดระยะตรวจจับให้เหมาะสมกับระยะติดตั้งจริง
• การติดตั้งต้องคำนวณระยะปลอดภัยตามเวลาหยุดของเครื่องจักรและข้อกำหนดมาตรฐานที่เกี่ยวข้อง
• ต้องเชื่อมต่อเอาต์พุต OSSD เข้ากับวงจรควบคุมความปลอดภัยที่รองรับ
• ขั้วต่อ M12 แบบ 8 Pin อาจมีสีสายไฟไม่เป็นมาตรฐานเดียวกัน ควรตรวจสอบผังการต่อสายจาก Datasheet ก่อนใช้งาน
• ควรตรวจสอบการจัดแนวระหว่างตัวส่งและตัวรับ รวมถึงทดสอบระบบความปลอดภัยก่อนใช้งานจริง
