OY047S \ efector 200 \ Photoelectric sensors \ OYA1060-30-4-12-P-1 \ IT

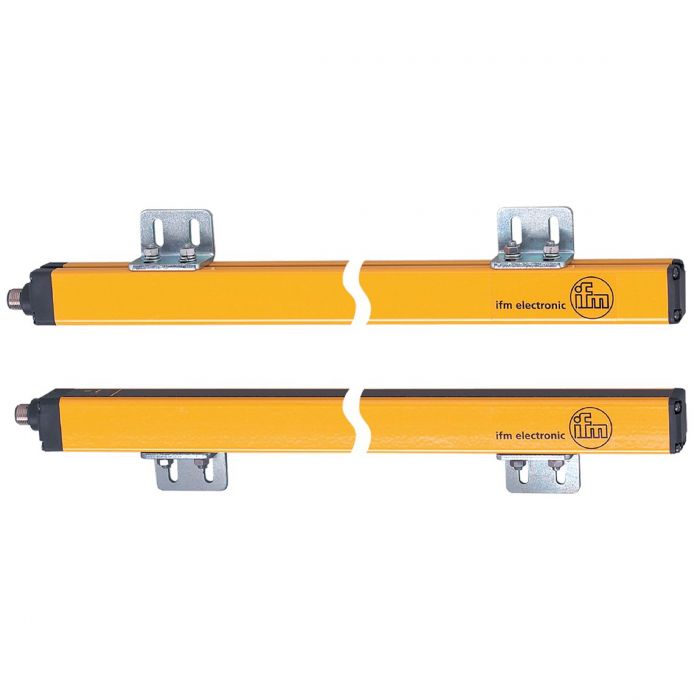

รายละเอียดสินค้า ifm OY047S Safety Light Curtain

ifm OY047S (OYA1060-30-4-12-P-1) เป็นม่านแสงนิรภัย (Safety Light Curtain) สำหรับระบบความปลอดภัยของเครื่องจักรอุตสาหกรรม ใช้ตรวจจับการเข้าสู่พื้นที่อันตรายเพื่อช่วยลดความเสี่ยงจากการทำงานของเครื่องจักร รองรับมาตรฐาน Type 4 ตาม IEC 61496-1 มีความสูงพื้นที่ป้องกัน 1060 มม. ความละเอียดในการตรวจจับ 30 มม. และระยะตรวจจับที่เลือกได้สูงสุด 12 เมตร เหมาะสำหรับระบบความปลอดภัยของเครื่องจักรที่ต้องการอุปกรณ์ระดับ Category 4, PL e และ SIL 3

คุณสมบัติเด่น

• ม่านแสงนิรภัยสำหรับตรวจจับการเข้าถึงพื้นที่อันตรายของเครื่องจักร
• มาตรฐานความปลอดภัย ESPE Type 4 ตาม IEC 61496-1
• รองรับข้อกำหนด Category 4, Performance Level e (PL e) และ SIL 3
• ความสูงพื้นที่ป้องกัน (Protected Area Height) 1060 มม.
• ความละเอียดในการตรวจจับ (Resolution) 30 มม. เหมาะสำหรับงานป้องกันมือและการเข้าถึงพื้นที่อันตราย
• เลือกระยะตรวจจับได้ 0-4 เมตร หรือ 3-12 เมตร
• ใช้แสงอินฟราเรด (Infrared Light) ความยาวคลื่น 950 นาโนเมตร
• เอาต์พุตนิรภัย 2 ช่อง OSSD แบบ PNP
• เวลาตอบสนอง (Response Time) 14 มิลลิวินาที
• มีระบบป้องกันการลัดวงจรและการต่อขั้วไฟฟ้ากลับด้าน
• ตัวเรือนอะลูมิเนียมแข็งแรง พร้อมหน้าต่างเซนเซอร์ Polycarbonate
• มาตรฐานป้องกันฝุ่นและน้ำ IP65 / IP67
• เชื่อมต่อผ่านคอนเน็กเตอร์ M12 มาตรฐานอุตสาหกรรม

ข้อมูลทางเทคนิค

• ยี่ห้อ: ifm electronic
• รุ่น: OY047S
• รหัสผลิตภัณฑ์: OYA1060-30-4-12-P-1
• ประเภท: Safety Light Curtain
• ฟังก์ชันป้องกัน: Access Prevention / Hand Protection
• ประเภทความปลอดภัย: ESPE Type 4
• แรงดันไฟฟ้า: 24 VDC
• ค่าความคลาดเคลื่อนแรงดันไฟฟ้า: ±20%
• Protection Class: III
• ระบบเอาต์พุต: PNP
• จำนวนเอาต์พุต OSSD: 2 ช่อง
• กระแสโหลดสูงสุดต่อ OSSD: 400 mA ที่ 24 VDC
• ระบบป้องกันการลัดวงจร: มี
• ระบบป้องกันการต่อขั้วกลับ: มี
• ความสูงพื้นที่ป้องกัน: 1060 mm
• ความละเอียดในการตรวจจับ: 30 mm
• ระยะตรวจจับ Low Light Intensity: 0-4 m
• ระยะตรวจจับ High Light Intensity: 3-12 m
• ชนิดแสง: Infrared Light
• ความยาวคลื่น: 950 nm
• เวลาตอบสนอง: 14 ms
• Power-on Delay: น้อยกว่า 2 วินาที
• กระแสไฟฟ้าฝั่งตัวส่ง: 42 mA
• กระแสไฟฟ้าฝั่งตัวรับ: 83 mA
• ระดับการป้องกัน: IP65 / IP67
• อุณหภูมิใช้งาน: -10 ถึง +55 °C
• อุณหภูมิจัดเก็บ: -20 ถึง +70 °C
• ความชื้นสัมพัทธ์สูงสุด: 95%
• ขนาด: 1113 x 28 x 30 mm
• น้ำหนัก: 3800 g
• วัสดุตัวเรือน: Aluminium
• วัสดุหน้าเซนเซอร์: Polycarbonate (PC)
• ไฟแสดงสถานะตัวส่ง: 1 x LED
• ไฟแสดงสถานะตัวรับ: 2 x LED
• ขั้วต่อฝั่งตัวส่ง: M12 A-coded 5 Pin
• ขั้วต่อฝั่งตัวรับ: M12 A-coded 8 Pin
• ความยาวสายสูงสุดฝั่งตัวรับ: 100 m (สำหรับสายขนาด 0.34 mm²)
• มาตรฐาน ISO 13849-1: Category 4, PL e
• มาตรฐาน IEC 61508: SIL 3
• มาตรฐาน IEC 62061: SIL 3
• Mission Time: 175200 ชั่วโมง
• PFH: 1.4 x 10^-8 ต่อชั่วโมง

การใช้งาน

• ระบบป้องกันอันตรายบริเวณเครื่องจักรอัตโนมัติและเครื่องจักรที่มีความเสี่ยงสูง
• ระบบตรวจจับการเข้าถึงพื้นที่อันตรายในสายการผลิต
• ระบบป้องกันมือบริเวณเครื่องจักรและอุปกรณ์อุตสาหกรรม
• ระบบความปลอดภัยของเครื่องจักรในโรงงานอุตสาหกรรม
• ระบบป้องกันพื้นที่ทำงานของเครื่องจักรและสถานีหุ่นยนต์อุตสาหกรรม
• ระบบควบคุมความปลอดภัยที่ใช้ Safety Controller หรือ Safety Relay ที่เหมาะสม

ข้อควรทราบ

• ต้องเลือกโหมดระยะตรวจจับให้เหมาะสมกับระยะติดตั้งจริง
• การติดตั้งต้องคำนวณระยะปลอดภัยตามเวลาหยุดของเครื่องจักรและข้อกำหนดมาตรฐานที่เกี่ยวข้อง
• ต้องเชื่อมต่อเอาต์พุต OSSD เข้ากับวงจรควบคุมความปลอดภัยที่รองรับ
• สีสายไฟของขั้วต่อแบบ 8 Pin อาจแตกต่างกันตามผู้ผลิตสาย ควรตรวจสอบผังการต่อสายจาก Datasheet ก่อนใช้งาน
• ควรตรวจสอบการจัดแนวระหว่างตัวส่งและตัวรับ รวมถึงทดสอบระบบความปลอดภัยก่อนใช้งานจริง
• ระดับความปลอดภัย PL e / SIL 3 ของอุปกรณ์ไม่ได้หมายความว่าระบบเครื่องจักรทั้งหมดจะได้รับระดับเดียวกันโดยอัตโนมัติ ต้องประเมินและออกแบบระบบความปลอดภัยโดยรวมให้เหมาะสม
