O5H505 \ Diffuse reflection \ Range 1800 mm \ PNP light-on/dark-on mode \ Rectangular \ Connector M12

รายละเอียด O5H505 ifm โฟโต้เซ็นเซอร์แบบสะท้อนจากวัตถุพร้อมตัดฉากหลัง

ifm O5H505 รหัส O5H-CPKG/US100 เป็นโฟโต้เซ็นเซอร์แบบ Diffuse Reflection รับแสงที่สะท้อนจากชิ้นงานโดยตรง พร้อมระบบตัดฉากหลัง (Background Suppression) และเอาต์พุต PNP แบบ Complementary ให้สัญญาณ Light-on และ Dark-on ที่มีสถานะตรงข้ามกัน รองรับการตั้งค่าด้วย Teach และระบบล็อกการตั้งค่าแบบอิเล็กทรอนิกส์

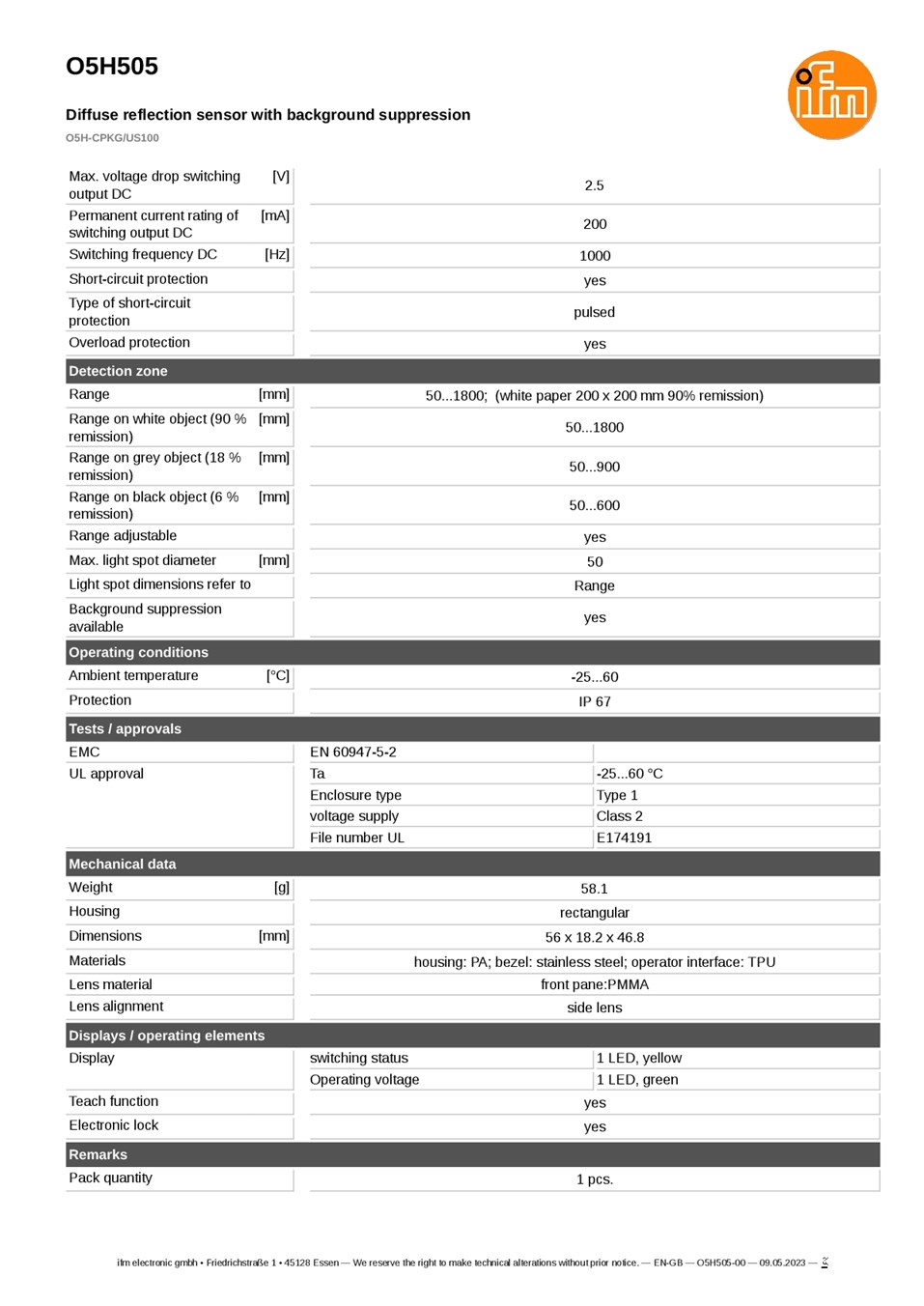

ข้อมูลจำเพาะ

• แบรนด์: ifm
• รุ่น: O5H505
• รหัสสินค้า: O5H-CPKG/US100
• หลักการทำงาน: แบบสะท้อนจากวัตถุ (Diffuse Reflection)
• คุณสมบัติ: ระบบตัดฉากหลัง (Background Suppression)
• แหล่งกำเนิดแสง: แสงสีแดง ความยาวคลื่น 624 nm
• ระยะตรวจจับวัตถุสีขาว: 50–1800 mm ที่ค่าการสะท้อนแสง 90% อ้างอิงกระดาษสีขาวขนาด 200 × 200 mm
• ระยะตรวจจับวัตถุสีเทา: 50–900 mm ที่ค่าการสะท้อนแสง 18%
• ระยะตรวจจับวัตถุสีดำ: 50–600 mm ที่ค่าการสะท้อนแสง 6%
• การตั้งค่า: รองรับฟังก์ชัน Teach และการล็อกแบบอิเล็กทรอนิกส์
• แรงดันไฟเลี้ยง: 10–36 V DC
• กระแสไฟที่ใช้: 25 mA
• เอาต์พุต: PNP แบบ Light-on/Dark-on ทำงานตรงข้ามกัน (Complementary)
• กระแสเอาต์พุตต่อเนื่องสูงสุด: 200 mA
• ความถี่สวิตชิ่ง: 1000 Hz
• ระบบป้องกัน: กลับขั้ว ลัดวงจรแบบพัลส์ และโหลดเกิน

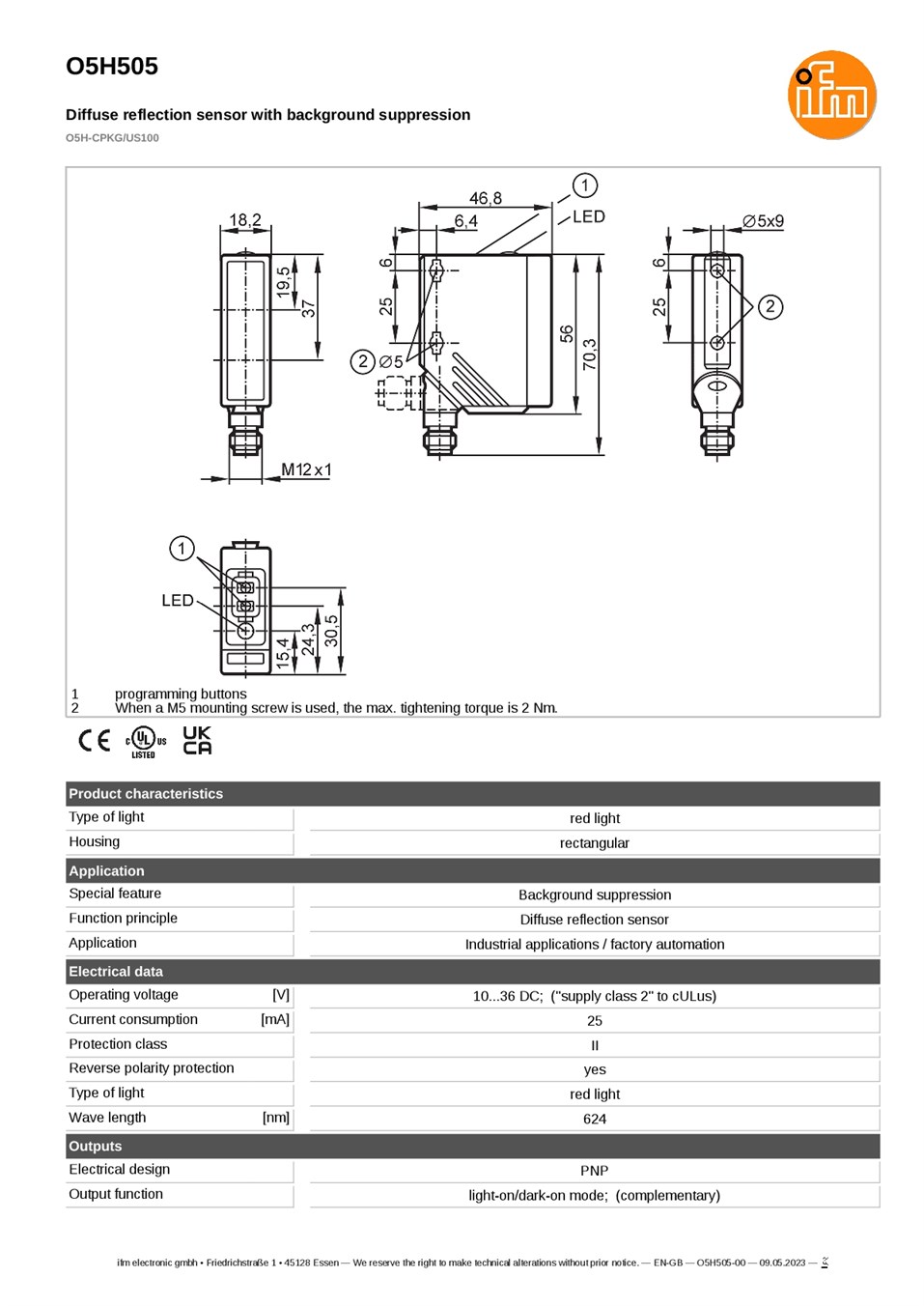

• ขนาดตัวเรือน: 56 × 18.2 × 46.8 mm
• วัสดุ: ตัวเรือน PA กรอบด้านหน้าสเตนเลส ส่วนควบคุม TPU และเลนส์ PMMA
• การเชื่อมต่อ: หัวต่อ M12 แบบ A-coded จำนวน 4 ขา
• ไฟแสดงสถานะ: LED สีเหลืองแสดงสถานะสวิตชิ่ง และ LED สีเขียวแสดงไฟเลี้ยง
• อุณหภูมิแวดล้อม: -25 ถึง 60 °C
• ระดับการป้องกัน: IP67

การใช้งาน

ใช้ตรวจจับตำแหน่งหรือการมีอยู่ของชิ้นงานในระบบลำเลียงและเครื่องจักรอัตโนมัติที่ต้องการสัญญาณเอาต์พุตสถานะตรงข้ามกัน โดยไม่ต้องติดตั้งแผ่นสะท้อนหรือตัวรับแยก ควรตั้งค่าด้วยชิ้นงานจริง เนื่องจากระยะตรวจจับขึ้นอยู่กับสี การสะท้อนแสง และระยะห่างระหว่างชิ้นงานกับฉากหลัง
