MX5000 \ Magnetic sensors \ Range 1.7 \ NPN \ Ø 15 \ 1x AMP-Jr Timer

รายละเอียดสินค้า ifm MX5000 Rotational Speed Sensor

ifm MX5000 เป็นเซนเซอร์ตรวจจับความเร็วรอบแบบ Rotational Speed Sensor ใช้ตรวจจับการเคลื่อนที่ของฟันเฟืองและส่งสัญญาณพัลส์ผ่านเอาต์พุต NPN จำนวน 2 ช่อง รองรับแรงดันไฟฟ้า 7–30 V DC และความถี่สวิตชิ่งสูงสุด 15,000 Hz เหมาะสำหรับตรวจสอบความเร็วรอบและการเคลื่อนที่ในระบบเครื่องจักรอุตสาหกรรม

คุณสมบัติเด่น

• เซนเซอร์ตรวจจับความเร็วรอบและการเคลื่อนที่ของฟันเฟือง
• เอาต์พุต NPN แบบ Pulse Output จำนวน 2 ช่อง
• รองรับแรงดันไฟฟ้า 7–30 V DC
• ความถี่สวิตชิ่ง 2–15,000 Hz
• ระยะตรวจจับสูงสุด 1.7 มม.
• ตัวเรือนทรงกระบอกขนาดเส้นผ่านศูนย์กลาง 15 มม.
• รองรับอุณหภูมิสูงสุด 140 °C สำหรับตัวเซนเซอร์
• ระดับการป้องกัน IP67 และ IP69K สำหรับตัวเซนเซอร์
• เชื่อมต่อผ่าน AMP-Junior Timer Connector

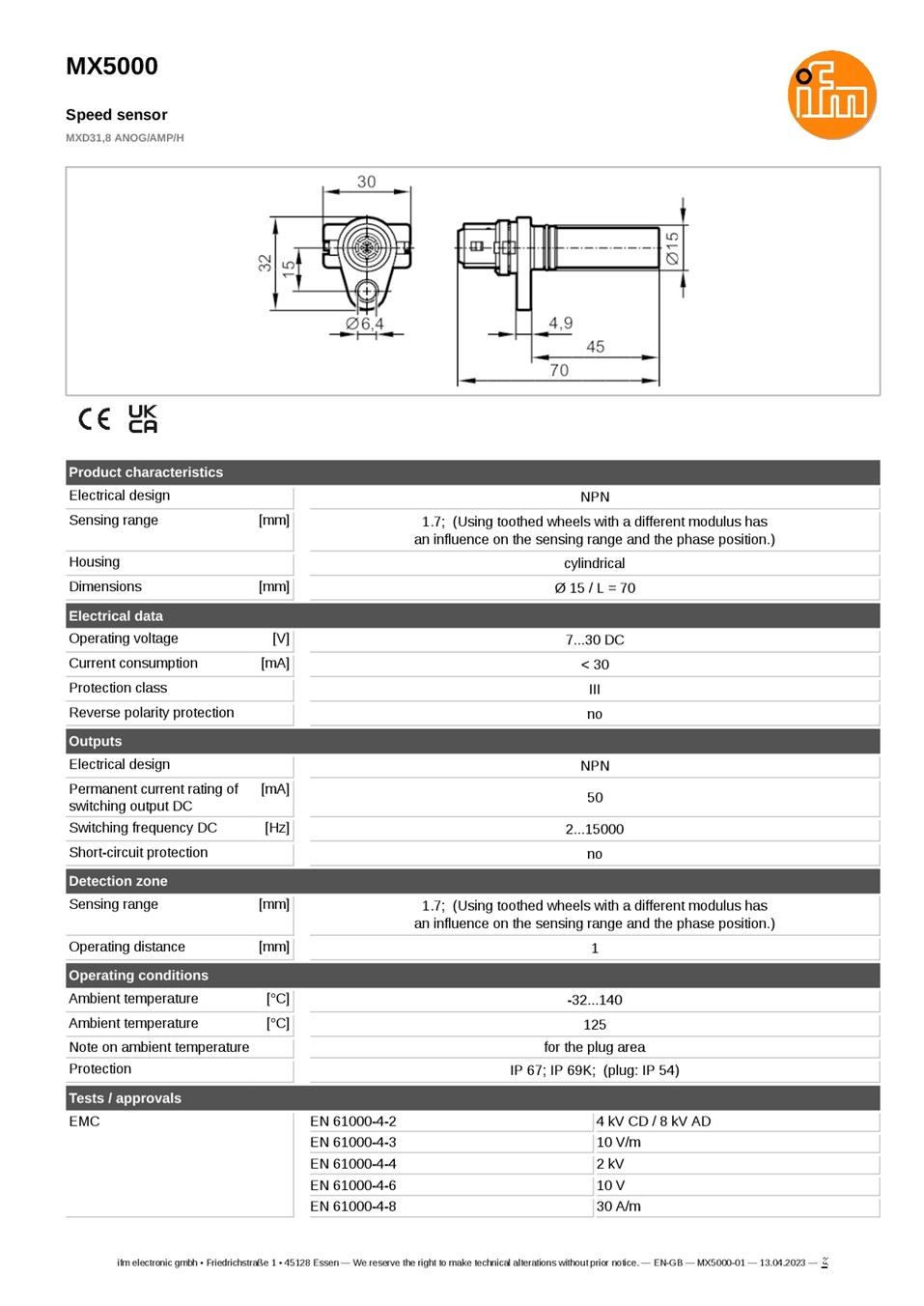

ข้อมูลทางเทคนิค

• รุ่น: MX5000
• รหัสผู้ผลิต: MXD31,8 ANOG/AMP/H
• ประเภท: Rotational Speed Sensor
• รูปแบบเอาต์พุต: NPN
• จำนวนเอาต์พุต: 2 ช่องสัญญาณพัลส์
• แรงดันไฟฟ้า: 7–30 V DC
• กระแสไฟฟ้าที่ใช้: น้อยกว่า 30 mA
• กระแสโหลดเอาต์พุตสูงสุด: 50 mA
• ความถี่สวิตชิ่ง: 2–15,000 Hz
• ระยะตรวจจับ: 1.7 มม.
• ระยะทำงาน: 1 มม.
• Toothed Wheel Module: 1.25 มม.
• ขนาดตัวเรือน: เส้นผ่านศูนย์กลาง 15 มม. ยาว 70 มม.
• ความยาวส่วนติดตั้ง: 45 มม.
• อุณหภูมิใช้งาน: -32 ถึง +140 °C
• อุณหภูมิสูงสุดบริเวณขั้วต่อ: +125 °C
• ระดับการป้องกันตัวเซนเซอร์: IP67 / IP69K
• ระดับการป้องกันขั้วต่อ: IP54
• วัสดุตัวเรือน: Polyamide (PA)
• วัสดุ Socket: Brass
• วัสดุ O-ring: FKM

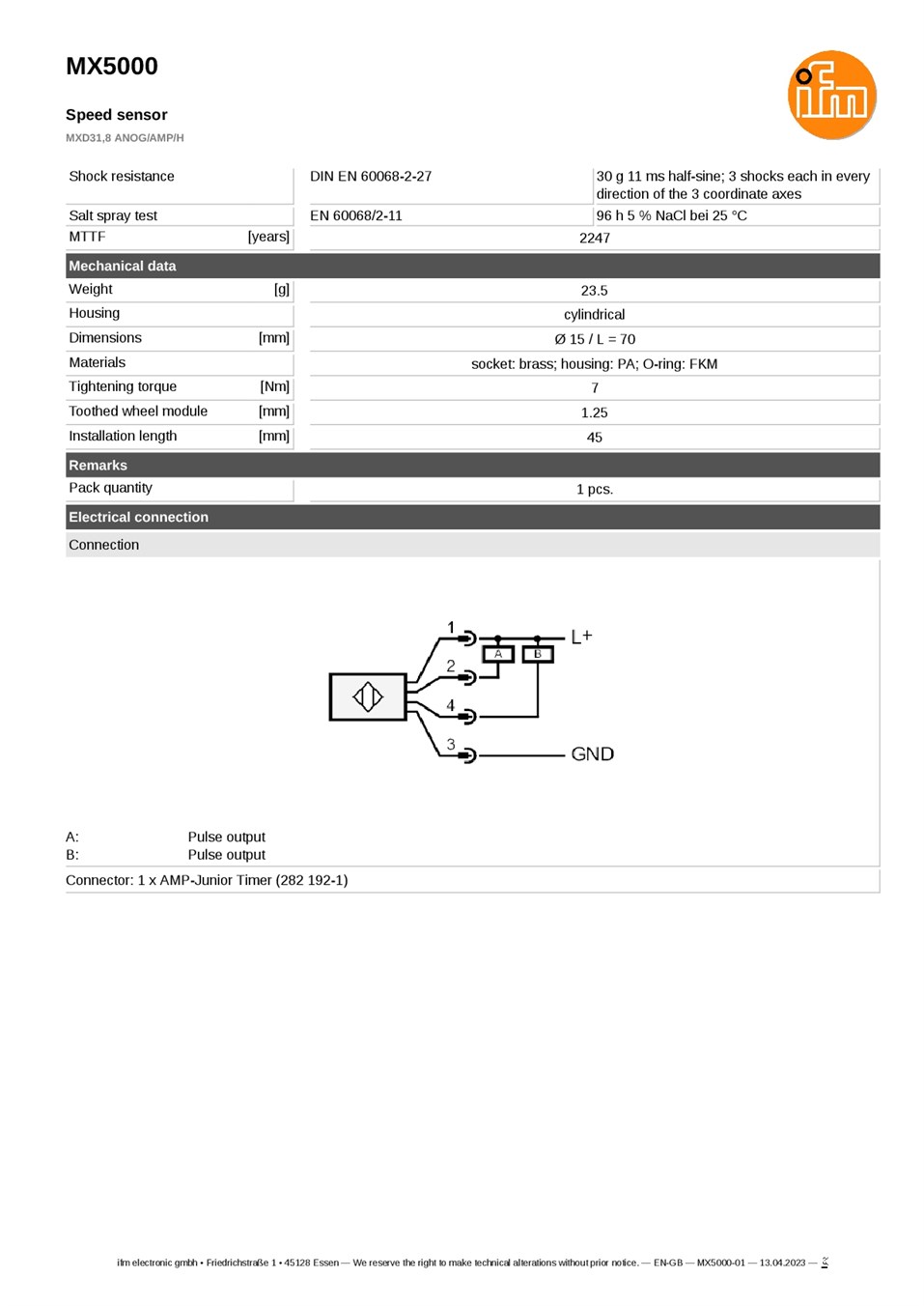

• การเชื่อมต่อ: AMP-Junior Timer (282 192-1)

การใช้งาน

• ตรวจจับความเร็วรอบของเพลาและชุดเฟือง
• ตรวจสอบความเร็วการหมุนของเครื่องจักร
• ระบบตรวจจับสัญญาณพัลส์จากฟันเฟือง
• ระบบควบคุมการหมุนในเครื่องจักรอุตสาหกรรม
• ระบบตรวจสอบความเร็วร่วมกับ PLC หรืออุปกรณ์ควบคุม

ข้อควรทราบ

เซนเซอร์รุ่นนี้ไม่มีระบบป้องกันการลัดวงจรและการต่อขั้วไฟฟ้ากลับด้านในตัว ควรตรวจสอบวงจรไฟฟ้าและติดตั้งอุปกรณ์ป้องกันที่เหมาะสม รวมถึงตรวจสอบขนาดฟันเฟืองและระยะติดตั้งก่อนใช้งาน เนื่องจากรูปแบบฟันเฟืองมีผลต่อระยะตรวจจับและตำแหน่งเฟสของสัญญาณ
