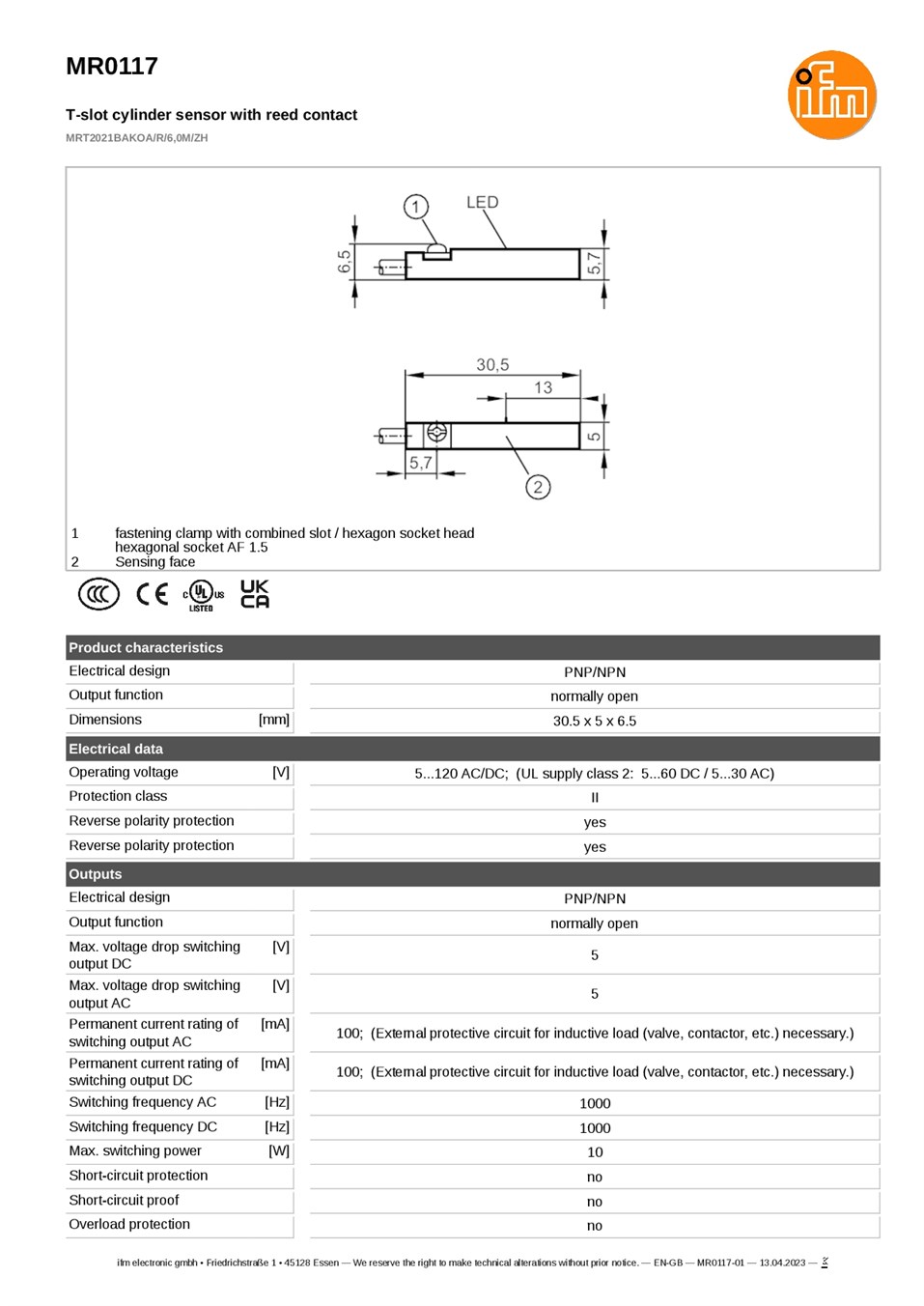

MR0117 \ Cylinder sensors \ PNP/NPN \ NO \ 30.5 x 5 x 6.5 mm\Cable PUR 6 m

รายละเอียดสินค้า ifm MR0117

ifm MR0117 รหัส MRT2021BAKOA/R/6,0M/ZH เป็นเซนเซอร์ตรวจจับตำแหน่งลูกสูบแม่เหล็กแบบ Reed Contact สำหรับกระบอกสูบร่อง T-slot ติดตั้งแบบฝังในร่อง ใช้วงจร 2 สาย รองรับไฟ AC/DC ฟังก์ชัน Normally Open (NO) และการต่อ PNP/NPN ในวงจร DC พร้อมสาย PUR ยาว 6 เมตรสำหรับต่อเข้าระบบควบคุมเครื่องจักร

คุณสมบัติเด่น

• ตรวจจับแม่เหล็กของลูกสูบด้วยหน้าสัมผัส Reed Contact ความไว 2.1 mT
• ตัวเซนเซอร์ขนาด 30.5 × 5 × 6.5 มม. ติดตั้งแบบฝังในร่อง T-slot
• รองรับแรงดันใช้งาน 5–120 VAC/DC ตามเงื่อนไขของผู้ผลิต
• ความถี่การสวิตช์ 1,000 Hz ทั้ง AC และ DC
• สาย PUR ยาว 6 เมตร พร้อม LED สีเหลืองแสดงสถานะการสวิตช์

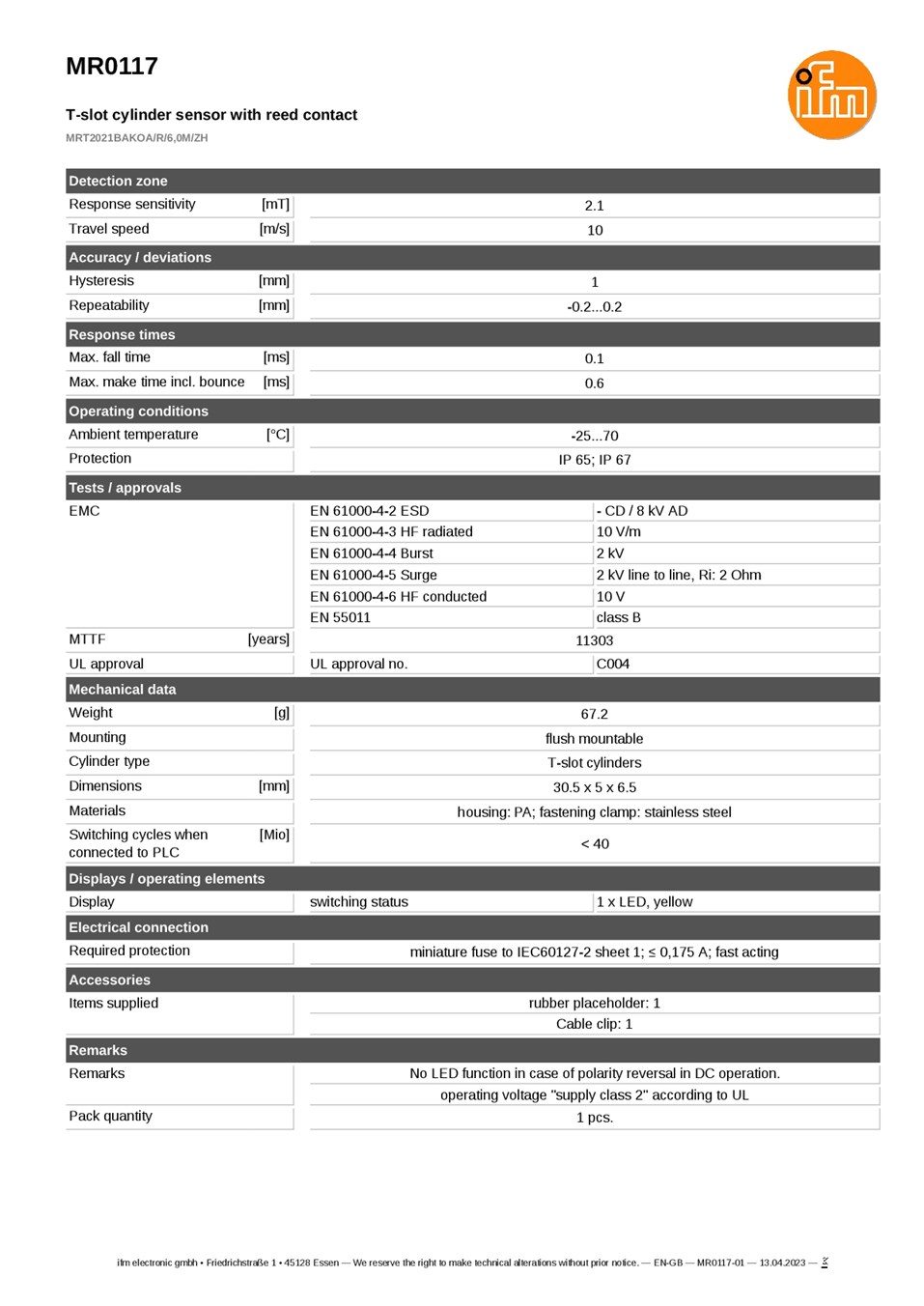

ข้อมูลทางเทคนิค

• แบรนด์: ifm electronic
• รุ่น: MR0117
• รหัสสินค้า: MRT2021BAKOA/R/6,0M/ZH
• หลักการตรวจจับ: Reed Contact
• ประเภทกระบอกสูบ: ร่อง T-slot
• ระบบการต่อ: 2 สาย AC/DC
• เอาต์พุต: PNP/NPN แบบ Normally Open (NO)
• แรงดันใช้งาน: 5–120 VAC/DC
• แรงดันสำหรับเงื่อนไข UL Supply Class 2: 5–60 VDC / 5–30 VAC
• กระแสโหลดต่อเนื่องสูงสุด: 100 mA ทั้ง AC และ DC
• กำลังสวิตช์สูงสุด: 10 W
• แรงดันตกคร่อมเอาต์พุตสูงสุด: 5 V
• ความถี่การสวิตช์: 1,000 Hz ทั้ง AC และ DC
• ความไวตอบสนองต่อสนามแม่เหล็ก: 2.1 mT
• ฮิสเทอรีซิส: 1 มม.
• ความสามารถในการทำซ้ำ: ±0.2 มม.
• เวลาปิดหน้าสัมผัสรวมการกระเด้งสูงสุด: 0.6 ms
• เวลาปล่อยหน้าสัมผัสสูงสุด: 0.1 ms
• ขนาดตัวเซนเซอร์: 30.5 × 5 × 6.5 มม.
• วัสดุตัวเรือน: PA (Polyamide)
• วัสดุชุดยึด: สเตนเลส
• การเชื่อมต่อ: สาย PUR ยาว 6 เมตร ขนาด 2 × 0.14 ตร.มม.
• อุณหภูมิแวดล้อมขณะทำงาน: -25 ถึง 70°C
• ระดับการป้องกัน: IP65 / IP67
• ระบบป้องกันลัดวงจรและโหลดเกินภายใน: ไม่มี

การใช้งาน

ใช้ตรวจจับตำแหน่งปลายชักหรือตำแหน่งที่กำหนดของลูกสูบแม่เหล็กในเครื่องประกอบชิ้นงาน เครื่องบรรจุ และระบบนิวเมติกส์ เหมาะกับวงจรควบคุมที่รองรับเซนเซอร์แบบ 2 สาย AC/DC และต้องการสายติดตัวยาว 6 เมตร

ข้อควรทราบ

ต้องใช้ฟิวส์ชนิดทำงานเร็วขนาดไม่เกิน 0.175 A ตาม IEC 60127-2 Sheet 1 และใช้วงจรป้องกันภายนอกเมื่อต่อโหลดเหนี่ยวนำ เช่น วาล์วหรือคอนแทคเตอร์ ตรวจสอบทั้งกระแสโหลดสูงสุด 100 mA กำลังสวิตช์สูงสุด 10 W และแรงดันตกคร่อมสูงสุด 5 V ก่อนเชื่อมต่อ รุ่นนี้เป็นวงจร 2 สาย จึงต้องตรวจสอบผังวงจรก่อนใช้แทนเซนเซอร์ 3 สาย และ LED จะไม่แสดงผลเมื่อต่อกลับขั้วในวงจร DC
