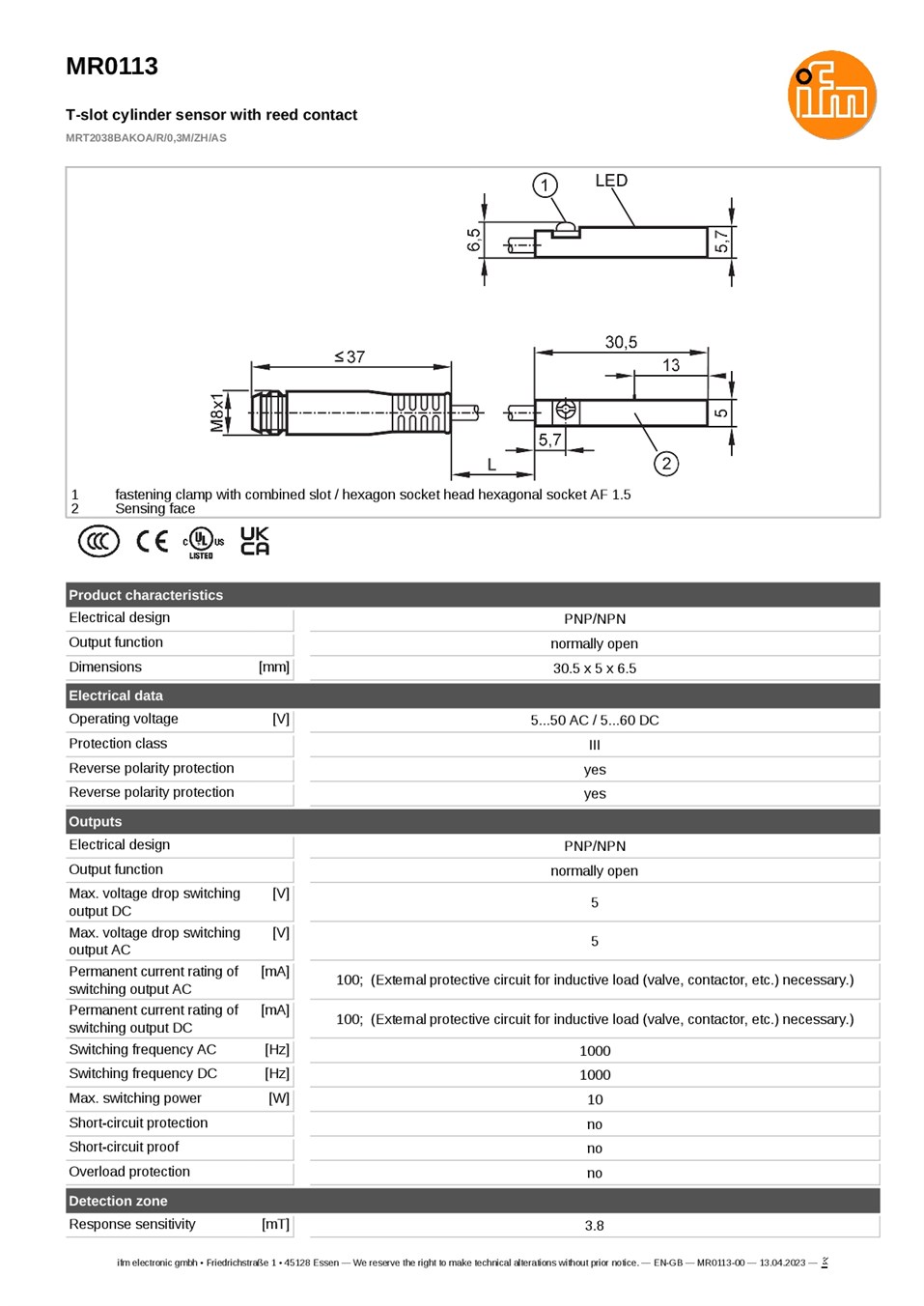

MR0113 \ Cylinder sensors \ PNP/NPN \ NO \ 30.5 x 5 x 6.5 mm\Cable PUR 0.3 m + M8 Connector

รายละเอียดสินค้า ifm MR0113

ifm MR0113 รหัส MRT2038BAKOA/R/0,3M/ZH/AS เป็นเซนเซอร์ตรวจจับตำแหน่งลูกสูบแม่เหล็กแบบ Reed Contact สำหรับกระบอกสูบร่อง T-slot ติดตั้งแบบฝังในร่อง ใช้วงจร 2 สาย รองรับไฟ AC/DC ฟังก์ชัน Normally Open (NO) และการต่อ PNP/NPN ในวงจร DC พร้อมสาย PUR ยาว 0.3 เมตรและคอนเน็กเตอร์ M8 แบบ Snap-fit

คุณสมบัติเด่น

• ตรวจจับแม่เหล็กของลูกสูบด้วยหน้าสัมผัส Reed Contact ความไว 3.8 mT
• ติดตั้งจากด้านบนของร่อง T-slot พร้อมชุดยึดแบบล็อกตัวเอง ช่วยให้ปรับตำแหน่งสะดวก
• รองรับแรงดันใช้งาน 5–50 VAC หรือ 5–60 VDC
• คอนเน็กเตอร์ M8 แบบ Snap-fit ช่วยให้ถอดเปลี่ยนสายต่อได้สะดวก
• มี LED สีเหลืองแสดงสถานะการสวิตช์

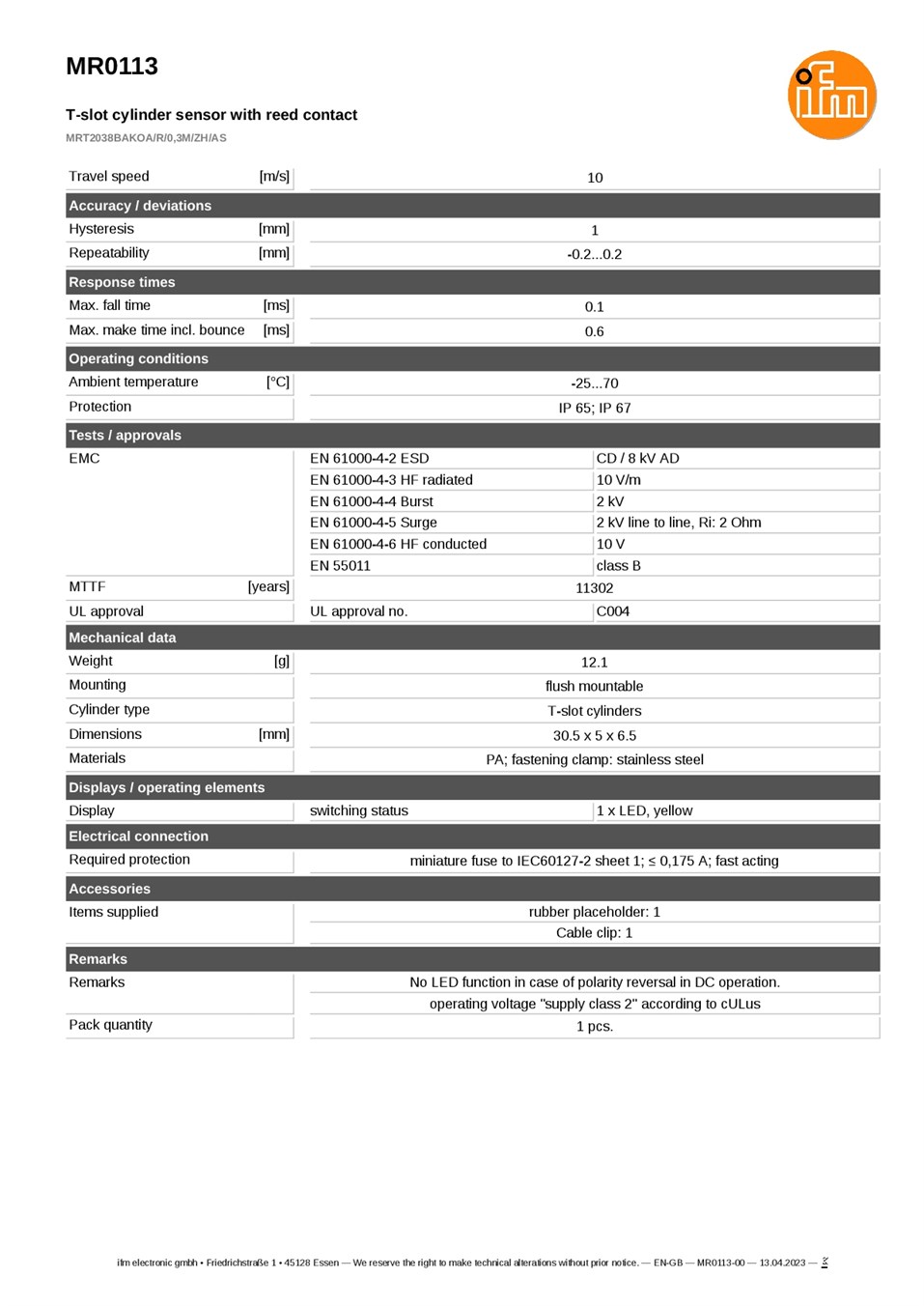

ข้อมูลทางเทคนิค

• แบรนด์: ifm electronic
• รุ่น: MR0113
• รหัสสินค้า: MRT2038BAKOA/R/0,3M/ZH/AS
• หลักการตรวจจับ: Reed Contact
• ประเภทกระบอกสูบ: ร่อง T-slot
• ระบบการต่อ: 2 สาย AC/DC
• เอาต์พุต: PNP/NPN แบบ Normally Open (NO)
• แรงดันใช้งาน: 5–50 VAC / 5–60 VDC
• กระแสโหลดต่อเนื่องสูงสุด: 100 mA ทั้ง AC และ DC
• กำลังสวิตช์สูงสุด: 10 W
• แรงดันตกคร่อมเอาต์พุตสูงสุด: 5 V
• ความถี่การสวิตช์: 1,000 Hz ทั้ง AC และ DC
• ความไวตอบสนองต่อสนามแม่เหล็ก: 3.8 mT
• ฮิสเทอรีซิส: 1 มม.
• ความสามารถในการทำซ้ำ: ±0.2 มม.
• เวลาปิดหน้าสัมผัสรวมการกระเด้งสูงสุด: 0.6 ms
• เวลาปล่อยหน้าสัมผัสสูงสุด: 0.1 ms
• ขนาดตัวเซนเซอร์: 30.5 × 5 × 6.5 มม.
• วัสดุตัวเรือน: PA (Polyamide)
• วัสดุชุดยึด: สเตนเลส
• การเชื่อมต่อ: สาย PUR ยาว 0.3 เมตร พร้อมคอนเน็กเตอร์ M8 รหัส A จำนวน 3 ขา แบบ Snap-fit
• อุณหภูมิแวดล้อมขณะทำงาน: -25 ถึง 70°C
• ระดับการป้องกัน: IP65 / IP67
• ระบบป้องกันลัดวงจรและโหลดเกินภายใน: ไม่มี

การใช้งาน

ใช้ตรวจจับตำแหน่งปลายชักหรือตำแหน่งที่กำหนดของลูกสูบแม่เหล็กในเครื่องประกอบชิ้นงาน เครื่องบรรจุ และระบบนิวเมติกส์ เหมาะกับวงจรควบคุมที่รองรับเซนเซอร์แบบ 2 สาย AC/DC

ข้อควรทราบ

ต้องใช้ฟิวส์ชนิดทำงานเร็วขนาดไม่เกิน 0.175 A ตาม IEC 60127-2 Sheet 1 และใช้วงจรป้องกันภายนอกเมื่อต่อโหลดเหนี่ยวนำ เช่น วาล์วหรือคอนแทคเตอร์ ควรตรวจสอบแรงดันตกคร่อมสูงสุด 5 V และความเข้ากันได้กับอินพุตควบคุมก่อนติดตั้ง แม้คอนเน็กเตอร์มี 3 ขา แต่วงจรใช้งานเป็นแบบ 2 สาย จึงต้องต่อให้ตรงผังของผู้ผลิต โดย LED จะไม่แสดงผลเมื่อต่อกลับขั้วในวงจร DC
