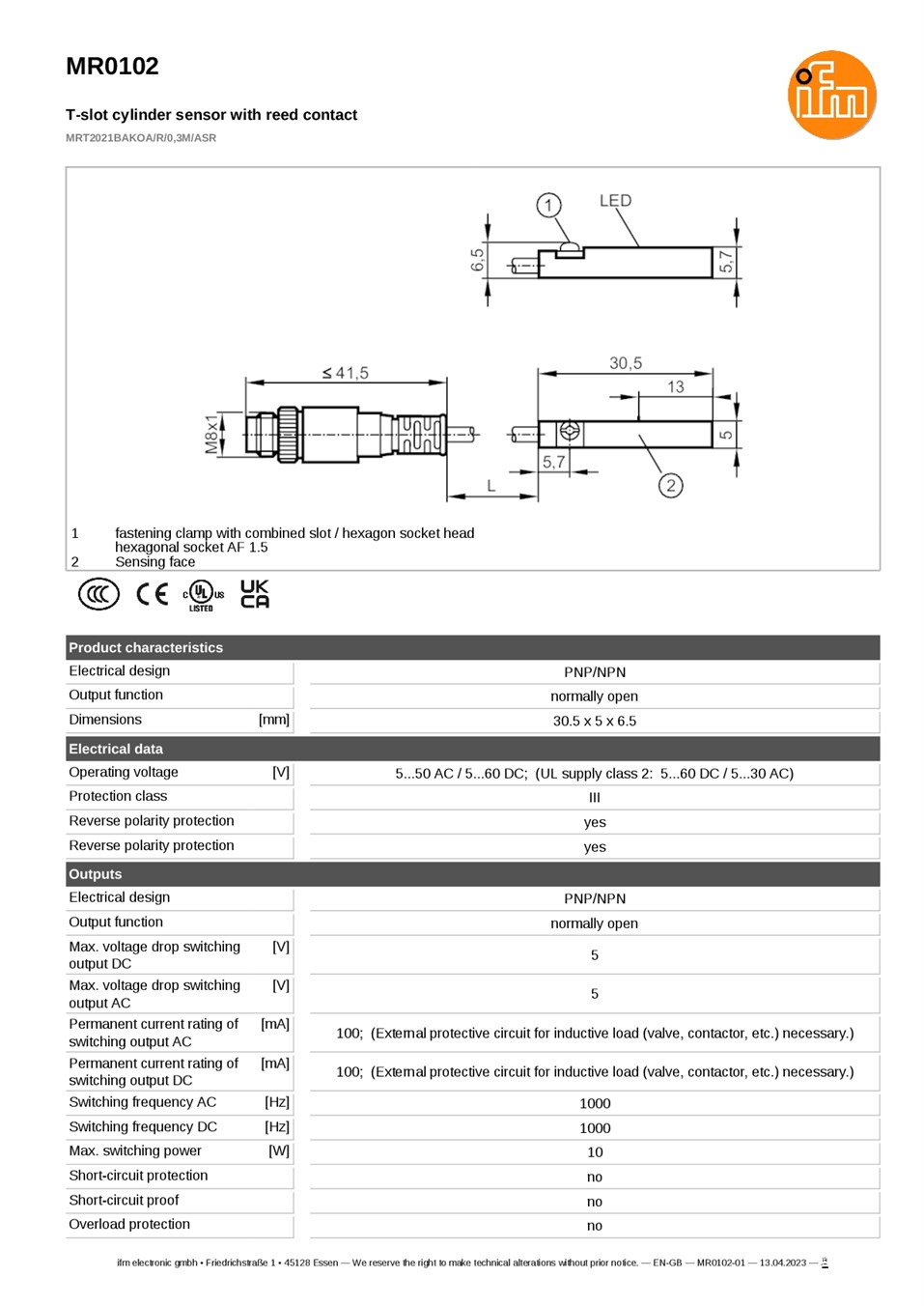

MR0102 \ Cylinder sensors \ PNP/NPN \ NO \ 30.5 x 5 x 6.5 mm\Cable PUR 0.3 m + M8 Connector

รายละเอียดสินค้า ifm MR0102 Cylinder Sensor

ifm MR0102 เป็นเซนเซอร์ตรวจจับตำแหน่งลูกสูบแบบแม่เหล็กชนิด Reed Contact สำหรับกระบอกลมนิวแมติกส์แบบ T-slot รองรับแรงดันไฟฟ้าทั้ง AC และ DC พร้อมเอาต์พุตแบบ Normally Open (NO) สามารถตรวจจับตำแหน่งลูกสูบโดยไม่ต้องสัมผัสโดยตรง เหมาะสำหรับระบบควบคุมเครื่องจักรและระบบอัตโนมัติในอุตสาหกรรม

คุณสมบัติเด่น

• เซนเซอร์แม่เหล็กแบบ Reed Contact สำหรับกระบอกสูบ T-slot
• รองรับแรงดันไฟฟ้า 5–60 V DC และ 5–50 V AC
• เอาต์พุต PNP/NPN แบบ Normally Open (NO)
• ความไวต่อสนามแม่เหล็ก 2.1 mT
• ติดตั้งแบบ Flush Mounting ได้
• มีไฟ LED สีเหลืองแสดงสถานะการสวิตชิ่ง
• สาย PUR ยาว 0.3 เมตร พร้อมขั้วต่อ M8 แบบ A-coded
• มาตรฐานป้องกัน IP65 และ IP67

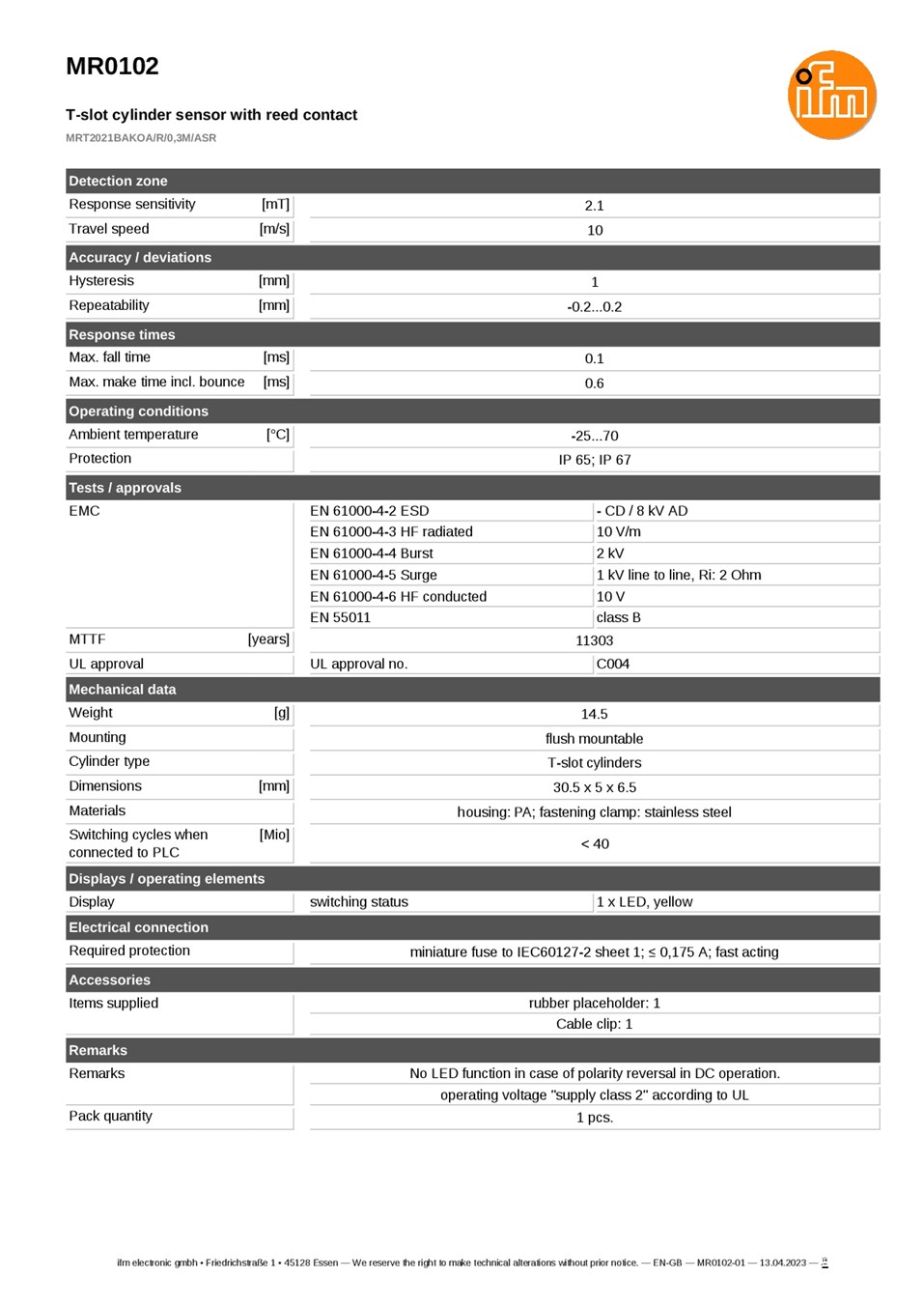

ข้อมูลทางเทคนิค

• รุ่น: MR0102
• รหัสผู้ผลิต: MRT2021BAKOA/R/0.3M/ASR
• ประเภท: T-slot Cylinder Sensor
• หลักการตรวจจับ: Magnetic Reed Contact
• รูปแบบทางไฟฟ้า: AC/DC, PNP/NPN
• แรงดันไฟฟ้า DC: 5–60 V DC
• แรงดันไฟฟ้า AC: 5–50 V AC
• เอาต์พุต: Normally Open (NO)
• กระแสโหลดสูงสุด: 100 mA AC/DC
• กำลังสวิตชิ่งสูงสุด: 10 W
• ความถี่สวิตชิ่ง: 1,000 Hz
• ความไวต่อสนามแม่เหล็ก: 2.1 mT
• ความเร็วลูกสูบที่รองรับ: 10 m/s
• Hysteresis: 1 มม.
• Repeatability: ±0.2 มม.
• ขนาด: 30.5 x 5 x 6.5 มม.
• อุณหภูมิใช้งาน: -25 ถึง +70 °C
• ระดับการป้องกัน: IP65 / IP67
• วัสดุตัวเรือน: Polyamide (PA)
• วัสดุตัวยึด: Stainless Steel
• การเชื่อมต่อ: สาย PUR ยาว 0.3 เมตร พร้อม M8 Connector แบบ A-coded

การใช้งาน

• ตรวจจับตำแหน่งลูกสูบในกระบอกลมนิวแมติกส์
• ระบบควบคุมการเคลื่อนที่ของกระบอกสูบ
• เครื่องจักรและสายการผลิตอัตโนมัติ
• ระบบตรวจสอบตำแหน่งร่วมกับ PLC

ข้อควรทราบ

เซนเซอร์รุ่นนี้ไม่มีระบบป้องกันการลัดวงจรและโหลดเกินในตัว ควรติดตั้งฟิวส์ชนิด Fast Acting ไม่เกิน 0.175 A ตามข้อกำหนดของผู้ผลิต และใช้อุปกรณ์ป้องกันภายนอกเมื่อต่อกับโหลดเหนี่ยวนำ เช่น โซลินอยด์วาล์วหรือคอนแทคเตอร์ พร้อมตรวจสอบความเข้ากันได้ของร่อง T-slot และการต่อสายไฟฟ้าก่อนติดตั้ง
