MQ2005 \ Magnetic sensors \ Range 5 \ PNP/NPN \ NO / NC \ rectangular \ Cable PUR 0.3 m

รายละเอียดสินค้า ifm MQ2005 Magnetic Sensor

ifm MQ2005 เป็นเซนเซอร์ตรวจจับโลหะกลุ่มเหล็กแบบ Magnetic Sensor รองรับเทคโนโลยี IO-Link สำหรับตั้งค่าการทำงานและตรวจสอบสถานะ สามารถกำหนดเอาต์พุต PNP/NPN และเลือกการทำงานแบบ Normally Open (NO) หรือ Normally Closed (NC) ได้ มีระยะตรวจจับ 5 มม. เหมาะสำหรับงานตรวจจับตำแหน่งชิ้นส่วนโลหะและระบบอัตโนมัติในอุตสาหกรรม

คุณสมบัติเด่น

• เซนเซอร์ตรวจจับโลหะกลุ่มเหล็ก (Ferrous Metal)
• ระยะตรวจจับ 5 มม.
• รองรับเอาต์พุต PNP/NPN แบบปรับตั้งค่าได้
• เลือกการทำงาน Normally Open (NO) หรือ Normally Closed (NC) ได้
• รองรับการสื่อสาร IO-Link เวอร์ชัน 1.1
• ตั้งค่า Hysteresis, Window Function และ Switch-off Delay ได้
• รองรับฟังก์ชัน Auto-teach
• มีระบบป้องกันการลัดวงจร โหลดเกิน และการต่อขั้วกลับ
• มีไฟ LED สีเขียวและสีเหลืองแสดงสถานะ
• สาย PUR ยาว 0.3 เมตร พร้อมขั้วต่อ M12
• ระดับการป้องกัน IP65 และ IP67

ข้อมูลทางเทคนิค

• รุ่น: MQ2005
• รหัสผู้ผลิต: MQ23005BFRKG/B/AM/IO/0,3M/ZH/US
• ประเภท: Magnetic Sensor
• วัตถุที่ตรวจจับ: โลหะกลุ่มเหล็ก (Ferrous Metal)
• แรงดันไฟฟ้า: 10–30 V DC
• กระแสไฟฟ้าที่ใช้: น้อยกว่า 30 mA
• เอาต์พุต: PNP/NPN แบบปรับตั้งค่าได้
• ฟังก์ชันเอาต์พุต: NO/NC แบบปรับตั้งค่าได้
• กระแสโหลดสูงสุด: 100 mA
• ความถี่สวิตชิ่ง: 200 Hz
• ระยะตรวจจับ: 5 มม.
• ระยะตรวจจับจริง: 5 มม. ±10%
• ระยะทำงาน: 0–4.05 มม.
• Hysteresis: น้อยกว่า 10% ของระยะตรวจจับจริง
• Repeatability: 10% ของระยะตรวจจับจริง
• การสื่อสาร: IO-Link
• เวอร์ชัน IO-Link: 1.1
• ความเร็วการสื่อสาร: COM2 (38.4 kBaud)
• ระยะเวลารอบการสื่อสารขั้นต่ำ: 9.6 ms
• รูปแบบพอร์ต: Class A
• ขนาดตัวเรือน: 20 x 8 x 32 มม.
• รูปแบบตัวเรือน: Rectangular
• การติดตั้ง: Flush Mounting
• อุณหภูมิใช้งาน: -25 ถึง +80 °C
• ระดับการป้องกัน: IP65 / IP67
• วัสดุตัวเรือน: Die-cast Zinc
• วัสดุหน้าต่าง LED: TPU
• วัสดุซีลภายใน: PUR
• ไฟแสดงสถานะ: LED สีเขียวและสีเหลือง
• การเชื่อมต่อ: สาย PUR ยาว 0.3 เมตร พร้อม M12 Connector แบบ A-coded

การใช้งาน

• ตรวจจับตำแหน่งของชิ้นส่วนโลหะกลุ่มเหล็ก
• ตรวจสอบตำแหน่งชิ้นส่วนในเครื่องจักรอุตสาหกรรม
• ระบบตรวจจับตำแหน่งในสายการผลิตอัตโนมัติ
• ระบบตรวจสอบสถานะเซนเซอร์ผ่าน IO-Link Master
• ระบบควบคุมและตรวจสอบตำแหน่งร่วมกับ PLC

ข้อควรทราบ

เซนเซอร์ MQ2005 ออกแบบสำหรับตรวจจับโลหะกลุ่มเหล็ก ระยะตรวจจับจริงอาจเปลี่ยนแปลงตามวัสดุและลักษณะการติดตั้ง ควรตรวจสอบการตั้งค่าเอาต์พุต PNP/NPN และ NO/NC ก่อนเชื่อมต่อกับ PLC หากต้องการตั้งค่าหรือใช้งานข้อมูลผ่าน IO-Link ควรใช้อุปกรณ์ IO-Link Master ที่รองรับ

ผู้ผลิตระบุว่ารุ่นนี้อยู่ในสถานะเตรียมยกเลิกผลิต (Phase-out) และแนะนำรุ่น IQ2012 เป็นทางเลือก โดยต้องตรวจสอบความแตกต่างของสเปกก่อนเปลี่ยนรุ่น

รายละเอียดของ MQ2005 \ Magnetic sensors \ Range 5 \ PNP/NPN \ NO / NC \ rectangular \ Cable PUR 0.3 m

MQ2005 \ Magnetic sensors \ Range 5 \ PNP/NPN \ NO / NC \ rectangular \ Cable PUR 0.3 m — สินค้าแบรนด์ ifm สำหรับงานอุตสาหกรรม จำหน่ายโดย SCMA

ข้อมูลเชิงเทคนิค

• Connection: 0.3 m PUR-Cable; M12 Connector
• Electrical design: NPN, PNP
• Housing: rectangular
• Mounting: flush mountable
• Output function: normally open / normally closed; (parameterisable)
• Sensing range (mm): 5

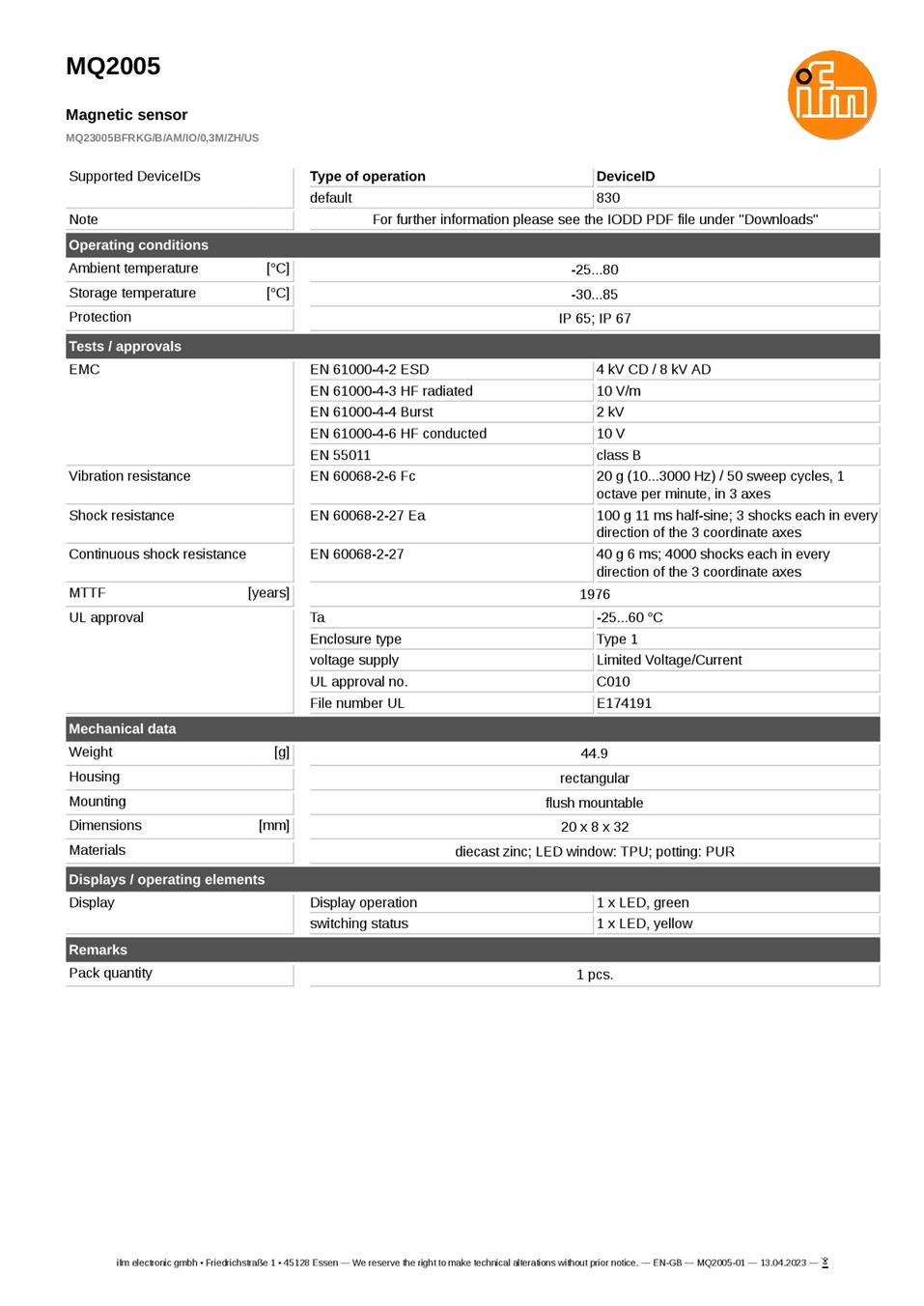

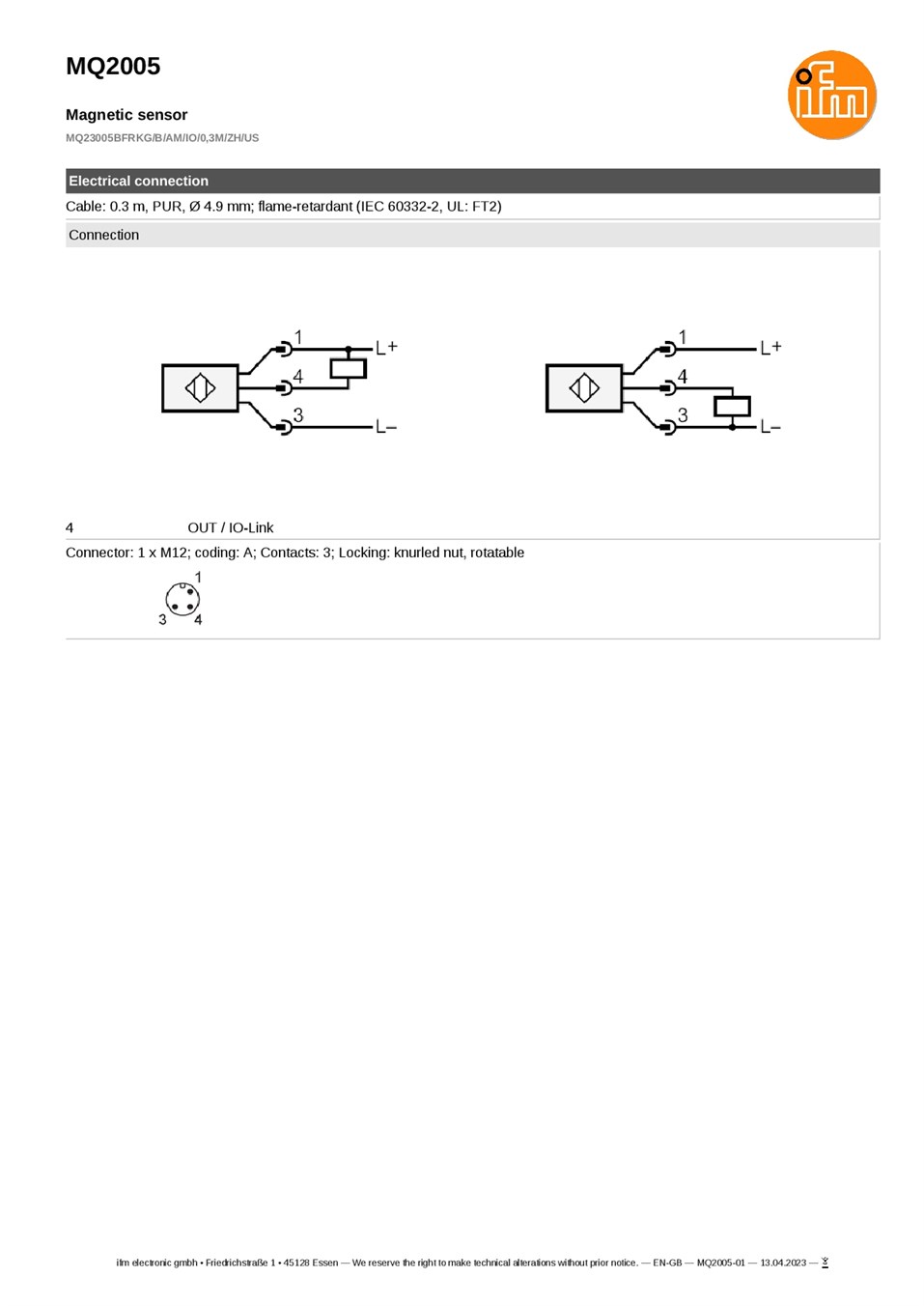

เอกสารข้อมูลสินค้า (Datasheet)
