SG1-RA25-A1 Single phases Input VR 0…500K โอมห์ Output 24-280VAC กระแส 25A P

รายละเอียดของ SG1-RA25-A1 Single phases Input VR 0…500K โอมห์ Output 24-280VAC กระแส 25A P

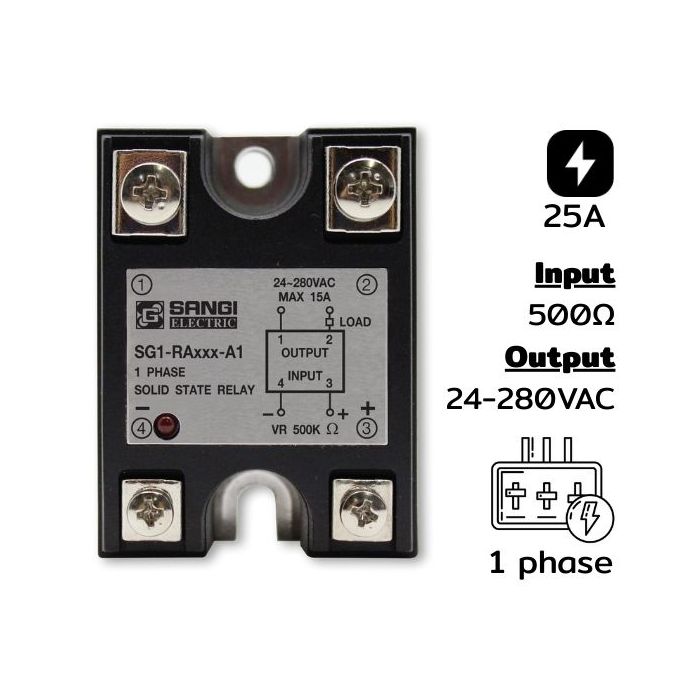

SG1-RA25-A1 Single phases Input VR 0…500K โอมห์ Output 24-280VAC กระแส 25A P โซลิดสเตตรีเลย์แบบเฟสเดียว (Solid State Relay: SSR Single Phase) ที่ควบคุมอินพุตด้วย Potentiometer (ตัวต้านทานปรับค่าได้) และมีเอาต์พุตแบบ Phase Control เป็นอุปกรณ์ที่ใช้ในการควบคุมแรงดันไฟฟ้า AC โดยการปรับช่วงเวลาที่เปิดให้กระแสไฟผ่านโหลด เช่น ฮีตเตอร์ หรือ มอเตอร์ ซึ่งสามารถอธิบายรายละเอียดได้ดังนี้

หลักการทำงาน (Working Principle)

Phase Control SSR ทำงานโดยการหน่วงเวลาในการเปิดไทรแอก (Triac) ภายในวงจรในแต่ละครึ่งรอบของไฟฟ้า AC: ไฟฟ้า AC จะมีลักษณะเป็นคลื่นไซน์ (Sine Wave) 50/60Hz อินพุตของ SSR เชื่อมต่อกับ Potentiometer ซึ่งทำหน้าที่กำหนด ""มุมเฟส"" (Phase Angle) ที่จะเริ่มจ่ายกระแส
ยิ่งหน่วงนาน (เปิดช้าหลังจุดข้ามศูนย์) พลังงานที่ส่งออกจะยิ่งน้อย → ความร้อน/ความเร็วลดลง ถ้าหน่วงน้อย (เปิดเร็ว) → พลังงานส่งออกมาก → ความร้อน/ความเร็วสูงขึ้น คล้ายกับการหรี่ไฟหลอดไส้ หรือการควบคุมความร้อนของฮีตเตอร์

คุณสมบัติ (Specifications)

• ประเภทไฟฟ้า: AC Single Phase (เช่น 220VAC)
• ควบคุมด้วย: Potentiometer (0–100kΩ โดยทั่วไป)
• การควบคุมเฟส: Phase Angle Control (0–180°)
• เอาต์พุต: แบบไทรแอก (TRIAC) → ไม่มีการสัมผัสเชิงกล
• โหลดที่รองรับ: Resistive (ฮีตเตอร์), Inductive (มอเตอร์ขนาดเล็ก)
• ไม่มีเสียงคลิก: ทำงานเงียบ
• ตอบสนองเร็ว: ไม่มีดีเลย์จากชิ้นส่วนกลไก การใช้งานทั่วไป (Applications)
• เครื่องทำความร้อน (Heaters) – ควบคุมอุณหภูมิแบบแม่นยำ
• มอเตอร์ AC ขนาดเล็ก – ควบคุมความเร็ว
• เครื่องหรี่ไฟ (Light Dimmers) – ควบคุมความสว่างของหลอดไส้/ฮาโลเจน
• เตาอบอุตสาหกรรม – ปรับความร้อนแบบละเอียด
• พัดลมควบคุมความเร็ว – แบบปรับแรงดัน AC

คำแนะนำด้านความปลอดภัย

• ควรมีฮีทซิงค์หรือระบบระบายความร้อน
• อย่าใช้โหลดเกินพิกัดของ SSR
• ระวังการสัมผัสเอาต์พุต SSR – มีไฟฟ้าแรงสูงตลอดเวลาเมื่อวงจรเปิด

ข้อมูลเชิงเทคนิค SG1-RA25-A1 Single phases Input VR 0…500K โอมห์ Output 24-280VAC กระแส 25A P
