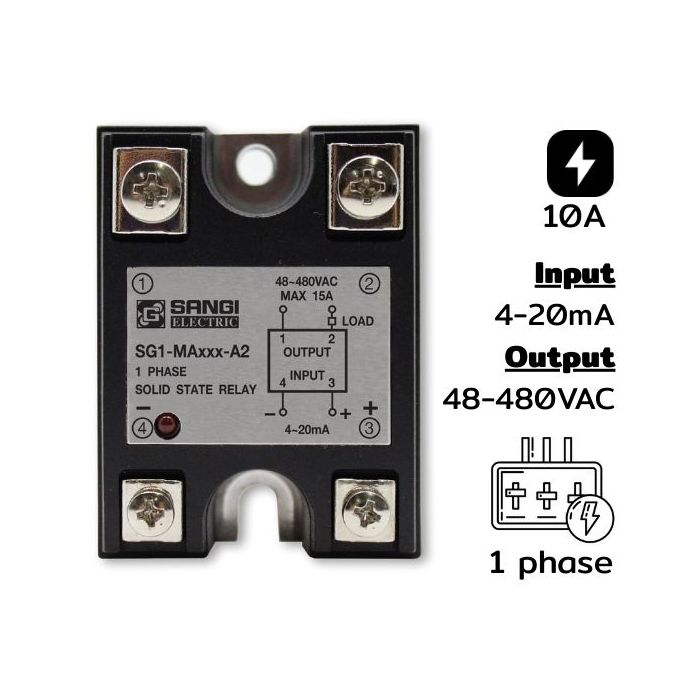

SG1-MA10-A2 Single phases Input 4-20mA Output 48-480VAC กระแส 10A Phase Cont

รายละเอียดของ SG1-MA10-A2 Single phases Input 4-20mA Output 48-480VAC กระแส 10A Phase Cont

SG1-MA10-A2 Single phases Input 4-20mA Output 48-480VAC กระแส 10A Phase Cont โซลิดสเตทรีเลย์แบบเร่งรี่ (Solid State Relay – Phase Control Type) สำหรับ Single Phase ที่รองรับ Analog Input เช่น 4-20mA หรือ 0-10VDC และมี Output เป็นแรงดันไฟฟ้า AC ช่วง 24-280VAC เป็นอุปกรณ์ควบคุมไฟฟ้าแบบไม่ใช้หน้าสัมผัส (Non-contact Switch) ที่เหมาะสำหรับโหลดที่ต้องการควบคุมพลังงานไฟฟ้าอย่างแม่นยำ เช่น ฮีตเตอร์ หลอดไฟ หรือมอเตอร์ขนาดเล็ก

หลักการทำงาน (Working Principle)

โซลิดสเตทรีเลย์ชนิดนี้จะทำงานโดยอิงกับหลักการของ Phase Angle Control ซึ่งหมายถึงการควบคุมระยะเวลาการเปิดของไซน์เวฟในแต่ละรอบของไฟฟ้า AC: Analog Input (4-20mA หรือ 0-10VDC) จะถูกแปลงเป็นสัญญาณควบคุมภายใน SSR ระบบภายในจะหน่วงเวลา (Delay) การเปิดของสัญญาณ AC ในแต่ละครึ่งรอบ (Half Cycle) ของไฟ ยิ่งอินพุตมาก ตัวรีเลย์จะเปิดเร็วขึ้นในไซน์เวฟ ทำให้พลังงานส่งไปยังโหลดมากขึ้น ผลลัพธ์คือโหลด (เช่น ฮีตเตอร์) ได้รับพลังงานมาก-น้อยตามอินพุต

คุณสมบัติ (Features)

• ควบคุมได้ละเอียด ด้วยสัญญาณอนาล็อก เช่น 4-20mA หรือ 0-10VDC ไม่มีส่วนที่เคลื่อนไหว จึงทนทาน ไม่มีเสียงคลิก รองรับแรงดัน AC ตั้งแต่ 24VAC ถึง 280VAC
• Phase Angle Control ควบคุมพลังงานแบบต่อเนื่อง ไม่กระตุก
• มีระบบป้องกันความร้อน (บางรุ่น) และวงจร Snubber เพื่อลดสัญญาณรบกวน ความเร็วสูงในการสวิตช์ (เปิด/ปิดภายในไม่กี่มิลลิวินาที)

การใช้งาน (Applications)

• ควบคุมฮีตเตอร์ โดยเฉพาะฮีตเตอร์ที่ไวต่อการเปลี่ยนแปลงของอุณหภูมิ เครื่องจักรอุตสาหกรรมพลาสติก ที่ต้องควบคุมอุณหภูมิอย่างแม่นยำ
• เตาอบอุตสาหกรรม
• ระบบควบคุมแสงสว่าง (Dimmer) สำหรับหลอดไฟฮาโลเจนหรือโหลดรีแอคทีฟบางชนิด
• ระบบอัตโนมัติที่ใช้ PLC หรือ Controller ออกสัญญาณ Analog

ข้อมูลเชิงเทคนิค SG1-MA10-A2 Single phases Input 4-20mA Output 48-480VAC กระแส 10A Phase Cont
