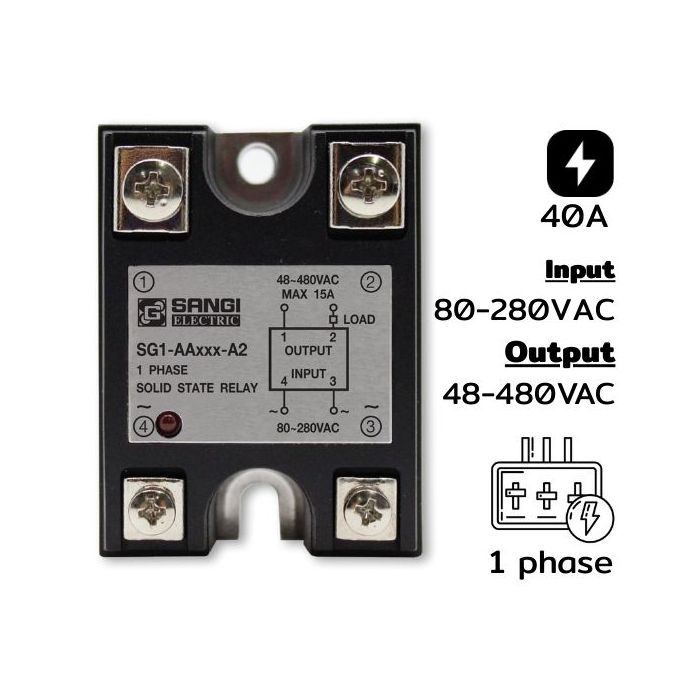

SG1-AA040-A2 Single phases Input 80-280VAC Output 48-480VAC กระแส 40A Zero C

รายละเอียดของ SG1-AA040-A2 Single phases Input 80-280VAC Output 48-480VAC กระแส 40A Zero C

SG1-AA040-A2 Single phases Input 80-280VAC Output 48-480VAC กระแส 40A Zero C โซลิดสเตทรีเลย์แบบเฟสเดียว (Input AC, Output AC) – หลักการทำงานและคุณสมบัติ หลักการทำงาน Solid State Relay แบบ Input เป็น AC และ Output เป็น AC ใช้ควบคุมการเปิด-ปิดโหลด AC โดยอาศัยสัญญาณควบคุมที่เป็นไฟฟ้ากระแสสลับ (AC Control Signal)

องค์ประกอบหลัก

• Input AC (เช่น 90–280VAC): รับสัญญาณควบคุมไฟฟ้ากระแสสลับ
• Opto-Isolator: แยกสัญญาณควบคุมกับภาคพลังงาน เพื่อความปลอดภัย
• Trigger Circuit: เมื่อได้รับสัญญาณควบคุม จะทำให้วงจรขับเปิดการทำงานของภาคกำลัง
• Output AC (เช่น 24–480VAC): ควบคุมการจ่ายกระแสไฟให้กับโหลด เช่น ฮีตเตอร์, มอเตอร์, หลอดไฟ เป็นต้น

ประเภทอินพุต แรงดันควบคุมแบบ AC (เช่น 90–280VAC)

• ประเภทเอาต์พุต ไฟฟ้ากระแสสลับ (AC Load: 24–480VAC หรือ 24–240VAC แล้วแต่รุ่น)
• ความถี่ไฟฟ้า 50/60Hz
• โหลดที่รองรับ มักรองรับได้ตั้งแต่ 2A ถึง 100A (ขึ้นอยู่กับรุ่นและ Heat Sink)
• การระบายความร้อน ต้องใช้ Heat Sink หรือพัดลมในกรณีโหลดกระแสสูง
• Isolation ป้องกันสัญญาณรบกวนและเพิ่มความปลอดภัยการติดตั้ง มักเป็นแบบ DIN Rail หรือแผ่นยึดน๊อต
• เวลาตอบสนอง ประมาณ 1–2 มิลลิวินาที

ข้อดี

• ไม่มีชิ้นส่วนเคลื่อนไหว – ไม่เกิดการสึกหรอ
• ทำงานเงียบ
• ทนต่อแรงสั่นสะเทือน และฝุ่น
• ควบคุมโหลดได้แม่นยำและรวดเร็ว
• อายุการใช้งานยาว

ข้อควรระวัง

• ต้องเลือก SSR ให้เหมาะกับโหลด และแรงดันใช้งาน
• ระวังเรื่อง กระแสรั่ว (Leakage Current) ที่อาจเกิดขึ้นเมื่อ SSR อยู่ในสถานะ ""ปิด""
• อุณหภูมิ: ต้องระบายความร้อนให้เหมาะสม ไม่เช่นนั้นอุปกรณ์อาจเสียหาย
• ควบคุมฮีตเตอร์ไฟฟ้าในระบบเตาอบ ระบบไฟแสงสว่าง ระบบเครื่องจักรอุตสาหกรรม ระบบควบคุมอุณหภูมิอัตโนมัติ ระบบควบคุมมอเตอร์ (โหลดไม่เกินกำลังที่กำหนด)

ข้อมูลเชิงเทคนิค SG1-AA040-A2 Single phases Input 80-280VAC Output 48-480VAC กระแส 40A Zero C
