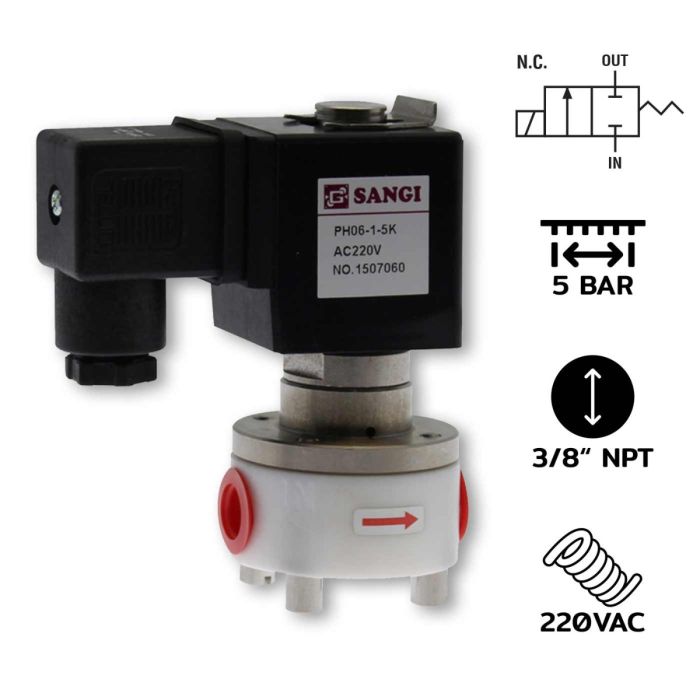

PH10(3/8")-2-5-AC220V / แบบ Diaphragm 2/2 way NC, Stick PTFE on the Rubber Di

รายละเอียดของ PH10(3/8")-2-5-AC220V / แบบ Diaphragm 2/2 way NC, Stick PTFE on the Rubber Di

โซลินอยด์วาล์วแบบ Diaphragm (Solenoid Valve Diaphragm Type) เป็นวาล์วที่ควบคุมการไหลของของเหลวหรือก๊าซ โดยใช้ไดอะแฟรม (diaphragm) และโซลินอยด์ (solenoid) ในการเปิด–ปิดวาล์ว นิยมใช้ในระบบอัตโนมัติเช่น ระบบน้ำประปา ระบบชลประทาน ระบบลมอัด และอุตสาหกรรมต่างๆ

หลักการทำงานของ Solenoid Valve แบบ Diaphragm

ส่วนประกอบหลัก

• Solenoid Coil (ขดลวดแม่เหล็กไฟฟ้า): ทำหน้าที่สร้างสนามแม่เหล็กเมื่อมีกระแสไฟฟ้าไหลผ่าน
• Plunger (แกนเหล็กเคลื่อนที่ได้): ดึงขึ้น/ลงด้วยสนามแม่เหล็ก
• Diaphragm (แผ่นยาง/ซิลิโคนยืดหยุ่น): เปิด-ปิดช่องทางของของเหลว
• Pilot Port (ช่องควบคุมแรงดัน): ช่องเล็กๆ ช่วยควบคุมแรงดันสองด้านของ diaphragm

รูปแบบการทำงาน

Normal Closed (NC) – ปิดอยู่โดยปกติ

• เมื่อไม่มีไฟฟ้า → แกน plunger ปิด pilot port → แรงดันน้ำทั้งสองฝั่ง diaphragm เท่ากัน → diaphragm ปิดวาล์ว
• เมื่อจ่ายไฟ → Plunger ถูกดูดขึ้น → เปิด pilot port → แรงดันด้านบน diaphragm ลดลง → ของเหลวจากด้านล่างดัน diaphragm ขึ้น → วาล์วเปิด

Normal Open (NO) – เปิดอยู่โดยปกติ

• หลักการคล้ายกัน แต่พลิกกลับด้านแรงดัน → เมื่อไม่มีไฟวาล์วเปิด เมื่อจ่ายไฟวาล์วปิด

ข้อดีของวาล์ว Diaphragm

• เปิด–ปิดรวดเร็ว
• ไม่มีการรั่วซึม (เพราะ diaphragm ไม่มีการเสียดสีเหมือนวาล์วแบบอื่น)
• บำรุงรักษาง่าย
• เหมาะกับของเหลวสะอาด เช่น น้ำ, อากาศ

การใช้งาน รายละเอียด

• ระบบน้ำดื่ม ใช้ควบคุมน้ำในเครื่องกรอง เครื่องทำน้ำเย็น
• ระบบรดน้ำอัตโนมัติ เปิด–ปิดน้ำตามเวลา
• อุตสาหกรรมอาหาร/ยา ใช้กับของเหลวสะอาดที่ต้องควบคุมอย่างแม่นยำ
• ระบบลมอัด (Pneumatic) ควบคุมการจ่ายลมในเครื่องจักร
• เครื่องใช้ไฟฟ้าในบ้าน เช่น เครื่องซักผ้า, เครื่องชงกาแฟ

ข้อมูลเชิงเทคนิค PH10(3/8")-2-5-AC220V / แบบ Diaphragm 2/2 way NC, Stick PTFE on the Rubber Di
