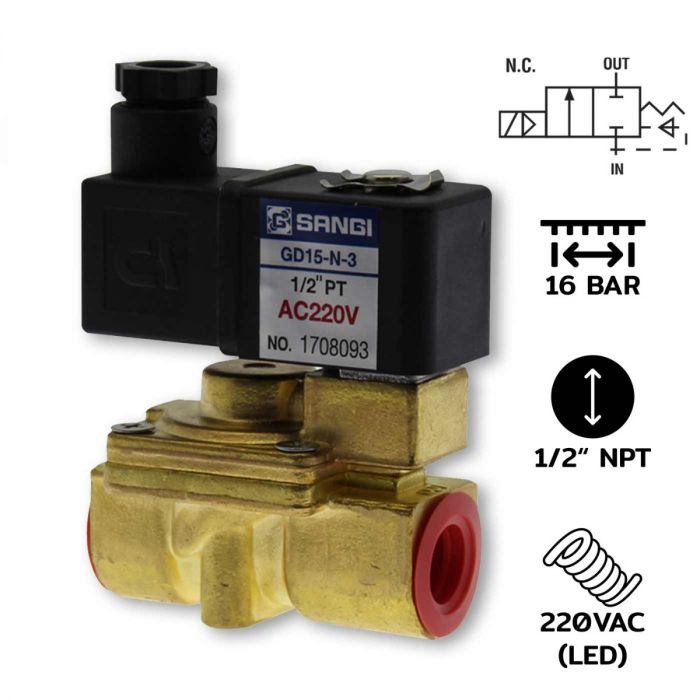

GD15(1/2")-N-3-D-AC220V / แบบ Diaphragm Plug LED

รายละเอียดของ GD15(1/2")-N-3-D-AC220V / แบบ Diaphragm Plug LED

โซลินอยด์วาล์วแบบ Diaphragm (Solenoid Valve Diaphragm Type) เป็นวาล์วที่ควบคุมการไหลของของเหลวหรือก๊าซ โดยใช้ไดอะแฟรม (diaphragm) และโซลินอยด์ (solenoid) ในการเปิด–ปิดวาล์ว นิยมใช้ในระบบอัตโนมัติเช่น ระบบน้ำประปา ระบบชลประทาน ระบบลมอัด และอุตสาหกรรมต่างๆ

หลักการทำงานของ Solenoid Valve แบบ Diaphragm

ส่วนประกอบหลัก

• Solenoid Coil (ขดลวดแม่เหล็กไฟฟ้า): ทำหน้าที่สร้างสนามแม่เหล็กเมื่อมีกระแสไฟฟ้าไหลผ่าน
• Plunger (แกนเหล็กเคลื่อนที่ได้): ดึงขึ้น/ลงด้วยสนามแม่เหล็ก
• Diaphragm (แผ่นยาง/ซิลิโคนยืดหยุ่น): เปิด-ปิดช่องทางของของเหลว
• Pilot Port (ช่องควบคุมแรงดัน): ช่องเล็กๆ ช่วยควบคุมแรงดันสองด้านของ diaphragm

รูปแบบการทำงาน

Normal Closed (NC) – ปิดอยู่โดยปกติ

• เมื่อไม่มีไฟฟ้า → แกน plunger ปิด pilot port → แรงดันน้ำทั้งสองฝั่ง diaphragm เท่ากัน → diaphragm ปิดวาล์ว
• เมื่อจ่ายไฟ → Plunger ถูกดูดขึ้น → เปิด pilot port → แรงดันด้านบน diaphragm ลดลง → ของเหลวจากด้านล่างดัน diaphragm ขึ้น → วาล์วเปิด

Normal Open (NO) – เปิดอยู่โดยปกติ

• หลักการคล้ายกัน แต่พลิกกลับด้านแรงดัน → เมื่อไม่มีไฟวาล์วเปิด เมื่อจ่ายไฟวาล์วปิด

ข้อดีของวาล์ว Diaphragm

• เปิด–ปิดรวดเร็ว
• ไม่มีการรั่วซึม (เพราะ diaphragm ไม่มีการเสียดสีเหมือนวาล์วแบบอื่น)
• บำรุงรักษาง่าย
• เหมาะกับของเหลวสะอาด เช่น น้ำ, อากาศ

การใช้งาน รายละเอียด

• ระบบน้ำดื่ม ใช้ควบคุมน้ำในเครื่องกรอง เครื่องทำน้ำเย็น
• ระบบรดน้ำอัตโนมัติ เปิด–ปิดน้ำตามเวลา
• อุตสาหกรรมอาหาร/ยา ใช้กับของเหลวสะอาดที่ต้องควบคุมอย่างแม่นยำ
• ระบบลมอัด (Pneumatic) ควบคุมการจ่ายลมในเครื่องจักร
• เครื่องใช้ไฟฟ้าในบ้าน เช่น เครื่องซักผ้า, เครื่องชงกาแฟ

ข้อมูลเชิงเทคนิค GD15(1/2")-N-3-D-AC220V / แบบ Diaphragm Plug LED
