MN508S \ Magnetic sensors \ Range 8 \ 2 x NO , 1 x NC \ rectangular \ Connector M12

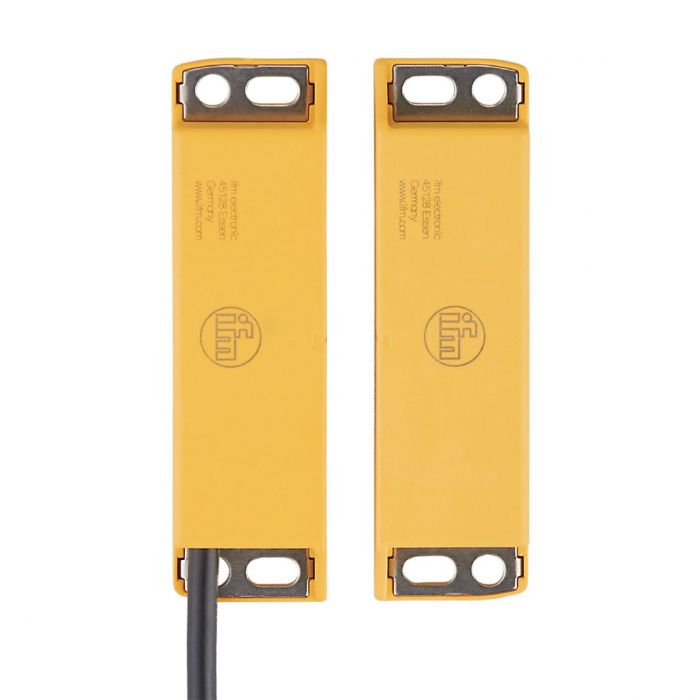

รายละเอียดสินค้า ifm MN508S Safety Magnetic Sensor

ifm MN508S เป็นเซนเซอร์นิรภัยแบบ Magnetically Coded Sensor สำหรับตรวจสอบสถานะเปิด-ปิดของประตูป้องกันเครื่องจักรโดยไม่ต้องสัมผัส ใช้งานร่วมกับ Actuator แม่เหล็กแบบเข้ารหัส มีหน้าสัมผัส Normally Open (NO) จำนวน 2 ชุด และ Normally Closed (NC) จำนวน 1 ชุด แบบ Potential-free เหมาะสำหรับระบบ Safety Interlock และระบบควบคุมความปลอดภัยในอุตสาหกรรม

คุณสมบัติเด่น

• เซนเซอร์นิรภัยแบบแม่เหล็กเข้ารหัสสำหรับตรวจสอบประตูเครื่องจักร
• ตรวจจับโดยไม่สัมผัส ลดการสึกหรอทางกล
• หน้าสัมผัส 2 x Normally Open (NO) และ 1 x Normally Closed (NC) แบบ Potential-free
• ระยะตรวจจับ 8 มม. เมื่อใช้ Actuator ที่กำหนด
• ระยะตัดการทำงานอย่างปลอดภัย 20 มม.
• รองรับระบบความปลอดภัยสูงสุด PL e และ SIL CL 3 เมื่อใช้ Evaluation Unit ที่เหมาะสม
• ตัวเรือนสี่เหลี่ยมขนาดกะทัดรัด
• สาย PVC ยาว 0.1 เมตร พร้อมขั้วต่อ M12 แบบ 8 ขา
• ระดับการป้องกัน IP67 และ IP69K ตามเงื่อนไขการติดตั้ง

ข้อมูลทางเทคนิค

• รุ่น: MN508S
• รหัสผู้ผลิต: MN44008-AKOA/-H/US/8P
• ประเภท: Magnetically Coded Safety Sensor
• หลักการตรวจจับ: Coded Magnetic Actuator
• แรงดันไฟฟ้าใช้งาน: 24 V DC
• แรงดันฉนวนพิกัด: 60 V
• ระดับการป้องกันทางไฟฟ้า: Class III
• เอาต์พุต: 2 x Normally Open (NO), 1 x Normally Closed (NC)
• รูปแบบหน้าสัมผัส: Potential-free
• รูปแบบอินเทอร์เฟซ: Type A
• กระแสโหลดสูงสุด: 50 mA DC
• ความถี่สวิตชิ่ง: 150 Hz
• ความต้านทานภายใน: 10 Ohm (1 W)
• โหลดแบบ Capacitive สูงสุด: 20 nF
• ระยะตรวจจับ: 8 มม. เมื่อใช้ Actuator ที่กำหนด
• ระยะตัดการทำงานอย่างปลอดภัย: 20 มม.
• เวลาตอบสนองต่อคำขอด้านความปลอดภัย: 10 ms
• Max. Fall Time: 0.1 ms
• Max. Make Time รวม Contact Bounce: 0.6 ms
• ขนาดตัวเรือน: 88 x 13.1 x 25 มม.
• น้ำหนัก: 176.6 กรัม
• รูปแบบตัวเรือน: Rectangular
• การติดตั้ง: Non-flush Mounting
• อุณหภูมิใช้งาน: -25 ถึง +80 °C โดยมีข้อจำกัดด้านอายุการทำงาน
• ระดับการป้องกัน: IP67 / IP69K เมื่อเดินสายอย่างเหมาะสม
• วัสดุตัวเรือน: Polyamide (PA)
• วัสดุแผ่นยึด: Stainless Steel 304
• แรงบิดในการติดตั้ง: 0.8–2 Nm
• Mission Time: สูงสุด 20 ปี ตามเงื่อนไขผู้ผลิต
• การเชื่อมต่อ: สาย PVC ยาว 0.1 เมตร พร้อม M12 Connector แบบ A-coded 8 ขา

การใช้งาน

• ตรวจสอบสถานะเปิด-ปิดของประตูนิรภัยเครื่องจักร
• ระบบ Safety Interlock สำหรับเครื่องจักรอุตสาหกรรม
• ระบบควบคุมความปลอดภัยร่วมกับ Safety Evaluation Unit
• เครื่องจักรบรรจุภัณฑ์และสายการผลิตอัตโนมัติ
• ระบบป้องกันการเข้าถึงพื้นที่อันตรายของเครื่องจักร

ข้อควรทราบ

MN508S เป็นเซนเซอร์นิรภัยแบบหน้าสัมผัสแม่เหล็กเข้ารหัส ไม่ใช่ RFID Safety Sensor และไม่มีเอาต์พุต OSSD ในตัว ต้องใช้งานร่วมกับ Safety Evaluation Unit ที่เหมาะสม เช่น ifm G150xS หรือ AC4x2S เพื่อให้ระบบสามารถบรรลุระดับความปลอดภัยสูงสุด PL e หรือ SIL CL 3 ตามเงื่อนไขผู้ผลิต

เซนเซอร์ไม่มีระบบป้องกันการลัดวงจรและการต่อขั้วกลับในตัว ควรตรวจสอบการต่อสาย M12 แบบ 8 ขา พิกัดโหลด ระยะติดตั้ง และการประเมินความปลอดภัยของเครื่องจักรก่อนใช้งาน
