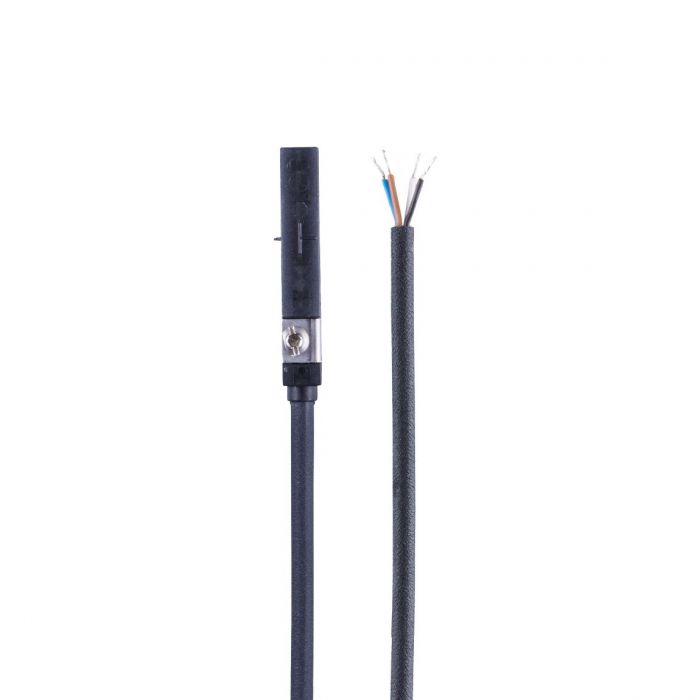

MK5909 \ Cylinder sensors \ PNP/NPN \ NO/NC \ Cable PUR 6 m

รายละเอียดสินค้า ifm MK5909 T-slot Cylinder Sensor with IO-Link

ifm MK5909 เป็นเซนเซอร์ตรวจจับตำแหน่งกระบอกลม (Cylinder Sensor) แบบ T-slot พร้อมระบบสื่อสาร IO-Link ใช้เทคโนโลยี Hall Sensor แบบ 3D สำหรับตรวจจับสนามแม่เหล็กจากลูกสูบภายในกระบอกลม สามารถตั้งค่าจุดสวิตช์สำหรับตรวจจับตำแหน่งปลายชัก 2 ตำแหน่งด้วยเซนเซอร์เพียงตัวเดียว มีเอาต์พุตดิจิทัล 2 ช่อง สามารถปรับเลือก PNP/NPN และ Normally Open/Normally Closed ได้ พร้อมสาย PUR ยาว 6 เมตร เหมาะสำหรับระบบนิวแมติกส์และเครื่องจักรอัตโนมัติ

คุณสมบัติเด่น

• เซนเซอร์ตรวจจับตำแหน่งกระบอกลมสำหรับร่อง T-slot
• ใช้เทคโนโลยี Hall Sensor แบบ 3D ตรวจจับสนามแม่เหล็กจากลูกสูบ
• ตรวจจับตำแหน่งปลายชัก 2 ตำแหน่งด้วยเซนเซอร์ตัวเดียวสำหรับกระบอกลมระยะชักสั้น
• ช่วงตรวจจับสูงสุด 50 มม. ขึ้นอยู่กับการใช้งาน
• เอาต์พุตดิจิทัล 2 ช่อง ปรับเลือก PNP/NPN ได้
• ปรับฟังก์ชันเอาต์พุต Normally Open (NO) หรือ Normally Closed (NC) ได้
• รองรับ IO-Link สำหรับการตั้งค่าพารามิเตอร์และตรวจสอบสถานะ
• มีฟังก์ชันนับจำนวนรอบการทำงานและระบบวิเคราะห์ข้อผิดพลาด
• ความถี่การสวิตช์ 200 Hz
• ไฟ LED สีเหลือง 2 ดวงแสดงสถานะสวิตช์ และ LED สีเขียวแสดงสถานะไฟเลี้ยง
• ระดับการป้องกัน IP65 และ IP67
• เชื่อมต่อด้วยสาย PUR ยาว 6 เมตร

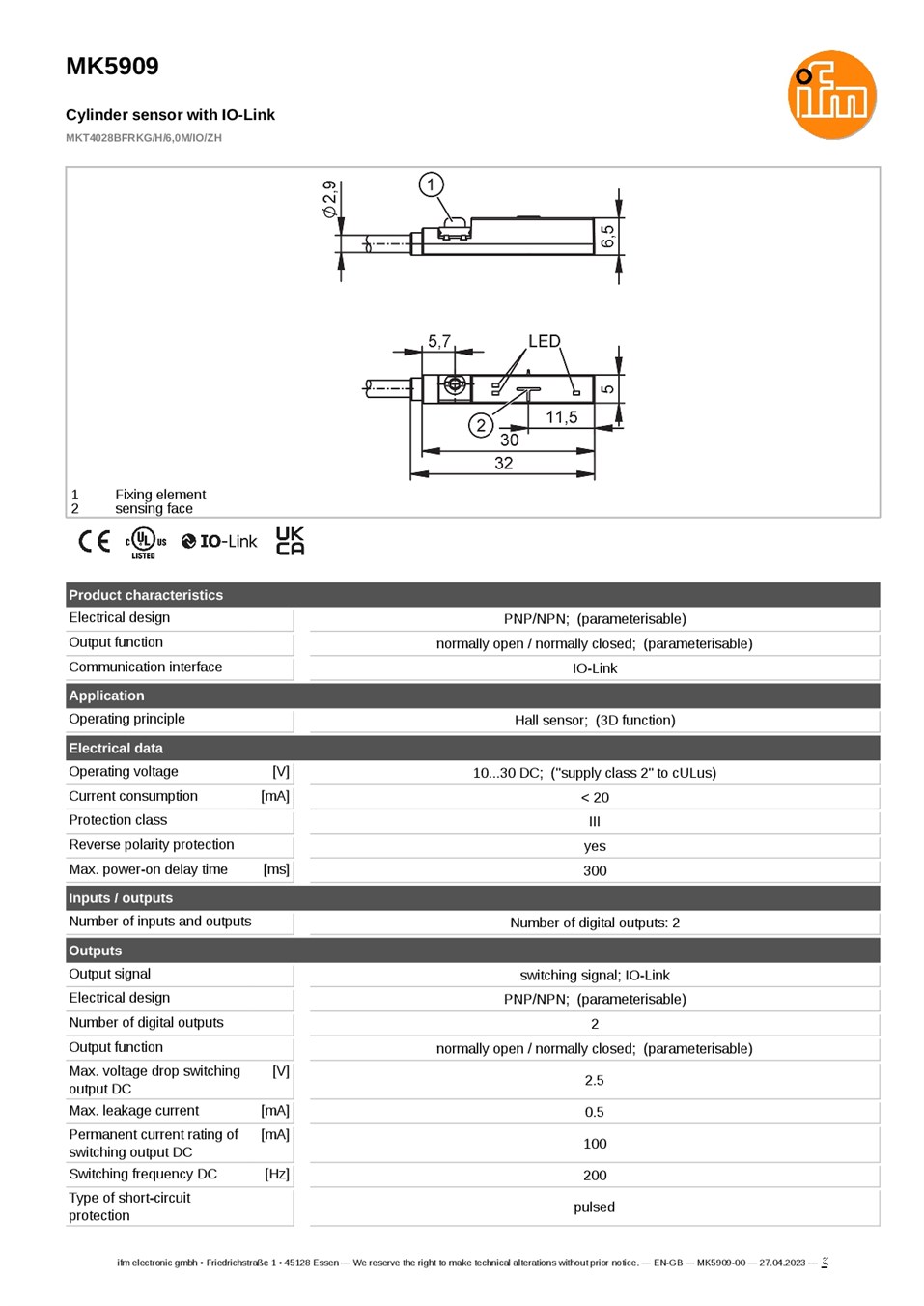

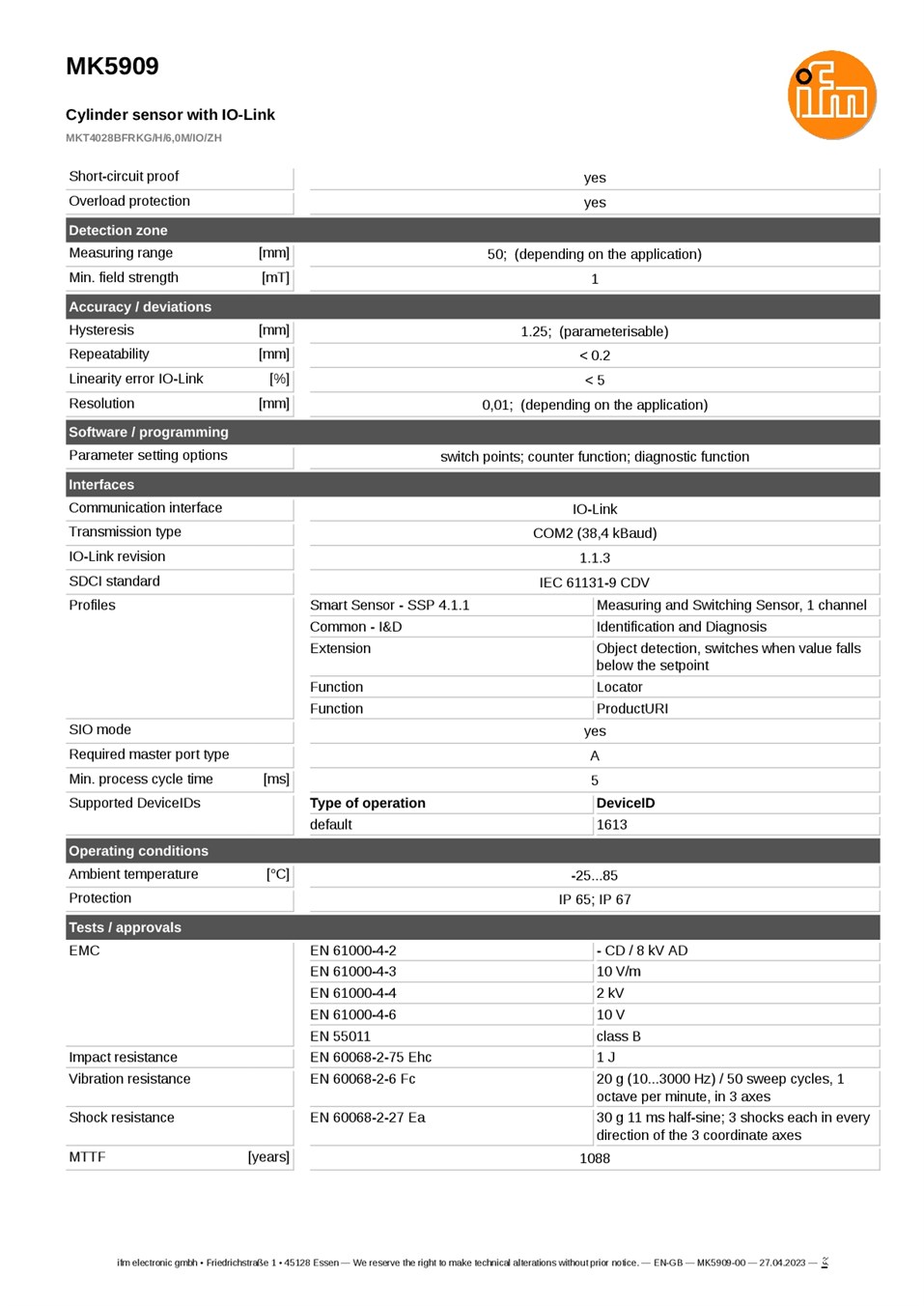

ข้อมูลทางเทคนิค

• แบรนด์: ifm electronic
• รุ่น: MK5909
• รหัสผลิตภัณฑ์: MKT4028BFRKG/H/6,0M/IO/ZH
• ประเภท: T-slot Cylinder Sensor with IO-Link
• หลักการตรวจจับ: Hall Sensor (3D Function)
• ช่วงตรวจจับ: สูงสุด 50 มม. ขึ้นอยู่กับการใช้งาน
• ความเข้มสนามแม่เหล็กขั้นต่ำ: 1 mT
• แรงดันไฟฟ้า: 10–30 V DC
• กระแสไฟฟ้าที่ใช้: น้อยกว่า 20 mA
• เอาต์พุต: PNP/NPN (ปรับตั้งค่าได้)
• จำนวนเอาต์พุตดิจิทัล: 2 ช่อง
• ฟังก์ชันเอาต์พุต: Normally Open / Normally Closed (ปรับตั้งค่าได้)
• กระแสโหลดสูงสุด: 100 mA
• แรงดันตกคร่อมเอาต์พุตสูงสุด: 2.5 V
• กระแสรั่วไหลสูงสุด: 0.5 mA
• ความถี่การสวิตช์: 200 Hz
• Hysteresis: 1.25 มม. (ปรับตั้งค่าได้)
• Repeatability: น้อยกว่า 0.2 มม.
• Resolution: 0.01 มม. ขึ้นอยู่กับการใช้งาน
• การสื่อสาร: IO-Link
• IO-Link Revision: 1.1.3
• Transmission Type: COM2 (38.4 kBaud)
• Minimum Process Cycle Time: 5 ms
• IO-Link Master Port: Class A
• โหมดการทำงาน: IO-Link / SIO
• ฟังก์ชันเพิ่มเติม: Switch Point Setting, Counter, Diagnostics
• ขนาดตัวเรือน: 32 x 5 x 6.5 มม.
• วัสดุตัวเรือน: PA (Polyamide)
• วัสดุแคลมป์ยึด: Stainless Steel
• รูปแบบติดตั้ง: T-slot / Flush Mountable
• การเชื่อมต่อ: สาย PUR ยาว 6 เมตร แบบ 4 สาย (4 x 0.08 mm²)
• ระดับการป้องกัน: IP65 / IP67
• อุณหภูมิใช้งาน: -25 ถึง 85°C
• ไฟแสดงสถานะ: LED สีเหลือง 2 ดวง และ LED สีเขียว 1 ดวง

การใช้งาน

• ตรวจจับตำแหน่งลูกสูบภายในกระบอกลมนิวแมติกส์
• ตรวจจับตำแหน่งปลายชัก 2 ตำแหน่งในกระบอกลมระยะชักสั้น
• ตรวจสอบการเคลื่อนที่และสถานะของกระบอกลมผ่าน IO-Link
• ใช้งานกับกระบอกลมที่มีร่อง T-slot และลูกสูบแม่เหล็ก
• เชื่อมต่อกับ PLC หรือ IO-Link Master ในระบบควบคุมอัตโนมัติ
• เหมาะสำหรับเครื่องจักรบรรจุภัณฑ์ ระบบลำเลียง และสายการผลิตอัตโนมัติ

ข้อควรทราบ

MK5909 เป็นเซนเซอร์ตรวจจับสนามแม่เหล็กจากลูกสูบภายในกระบอกลม ไม่ใช่เซนเซอร์ตรวจจับโลหะทั่วไป รุ่นนี้รองรับ IO-Link และมีเอาต์พุตดิจิทัล 2 ช่องที่สามารถปรับฟังก์ชันได้ โดยมีสาย PUR ยาว 6 เมตรแบบปลายสายเปล่า ไม่มีคอนเนคเตอร์ M8 หรือ M12 ติดตั้งมาให้ การใช้งาน IO-Link ต้องเชื่อมต่อกับ IO-Link Master ที่รองรับ ส่วนการใช้งานเอาต์พุตดิจิทัลควรตรวจสอบการตั้งค่า PNP/NPN และ NO/NC ให้ตรงกับระบบ PLC ก่อนติดตั้ง ช่วงตรวจจับ 50 มม. ขึ้นอยู่กับลักษณะกระบอกลมและสภาพการใช้งานจริง
