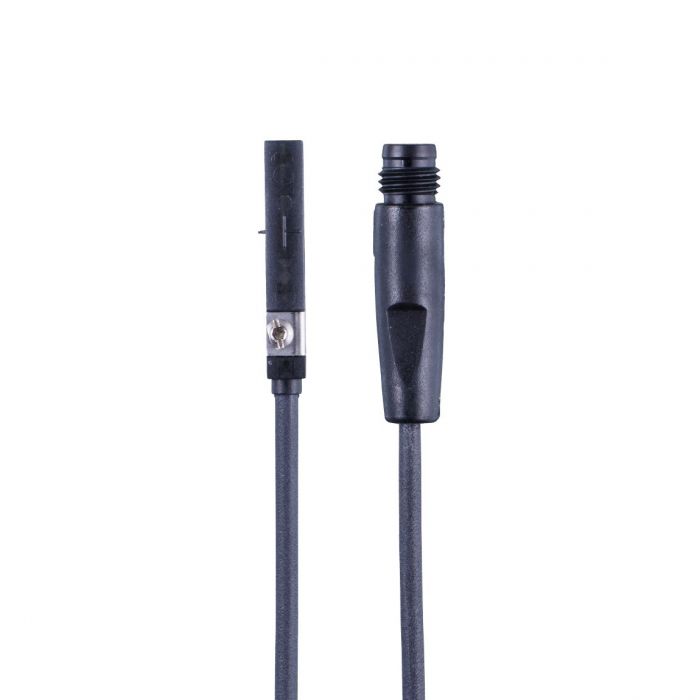

MK5905 \ Cylinder sensors \ PNP/NPN \ NO/NC \ Cable PUR 0.3 m + M8 Connector

รายละเอียดสินค้า ifm MK5905 T-slot Cylinder Sensor with IO-Link

ifm MK5905 เป็นเซนเซอร์ตรวจจับตำแหน่งกระบอกลมแบบ T-slot พร้อมระบบสื่อสาร IO-Link ใช้เทคโนโลยี Hall Sensor แบบ 3D สำหรับตรวจจับสนามแม่เหล็กจากลูกสูบภายในกระบอกลม สามารถกำหนดจุดสวิตช์เพื่อตรวจจับตำแหน่งปลายชัก 2 ตำแหน่งของกระบอกลมระยะชักสั้นด้วยเซนเซอร์ตัวเดียว รองรับการปรับเอาต์พุต PNP/NPN และ Normally Open/Normally Closed พร้อมสาย PUR ยาว 0.3 เมตร และคอนเนคเตอร์ M8 เหมาะสำหรับระบบนิวแมติกส์และเครื่องจักรอัตโนมัติ

คุณสมบัติเด่น

• เซนเซอร์ตรวจจับตำแหน่งกระบอกลมสำหรับร่อง T-slot
• ใช้เทคโนโลยี Hall Sensor แบบ 3D ตรวจจับสนามแม่เหล็กจากลูกสูบ
• รองรับการตั้งค่าจุดสวิตช์สำหรับตรวจจับตำแหน่งปลายชัก 2 ตำแหน่ง
• ช่วงตรวจจับสูงสุด 50 มม. ขึ้นอยู่กับลักษณะการใช้งาน
• เอาต์พุตดิจิทัล 1 ช่อง สามารถตั้งค่า PNP/NPN ได้
• เลือกฟังก์ชัน Normally Open (NO) หรือ Normally Closed (NC) ได้
• รองรับ IO-Link สำหรับตั้งค่าพารามิเตอร์และตรวจสอบสถานะ
• มีฟังก์ชันนับจำนวนรอบการทำงานและวิเคราะห์ข้อผิดพลาด
• ความถี่การสวิตช์ 200 Hz
• ไฟ LED สีเหลือง 2 ดวงแสดงสถานะจุดสวิตช์ และ LED สีเขียวแสดงสถานะการทำงาน
• ระดับการป้องกัน IP65 และ IP67
• สาย PUR ยาว 0.3 เมตร พร้อมคอนเนคเตอร์ M8 แบบ A-coded

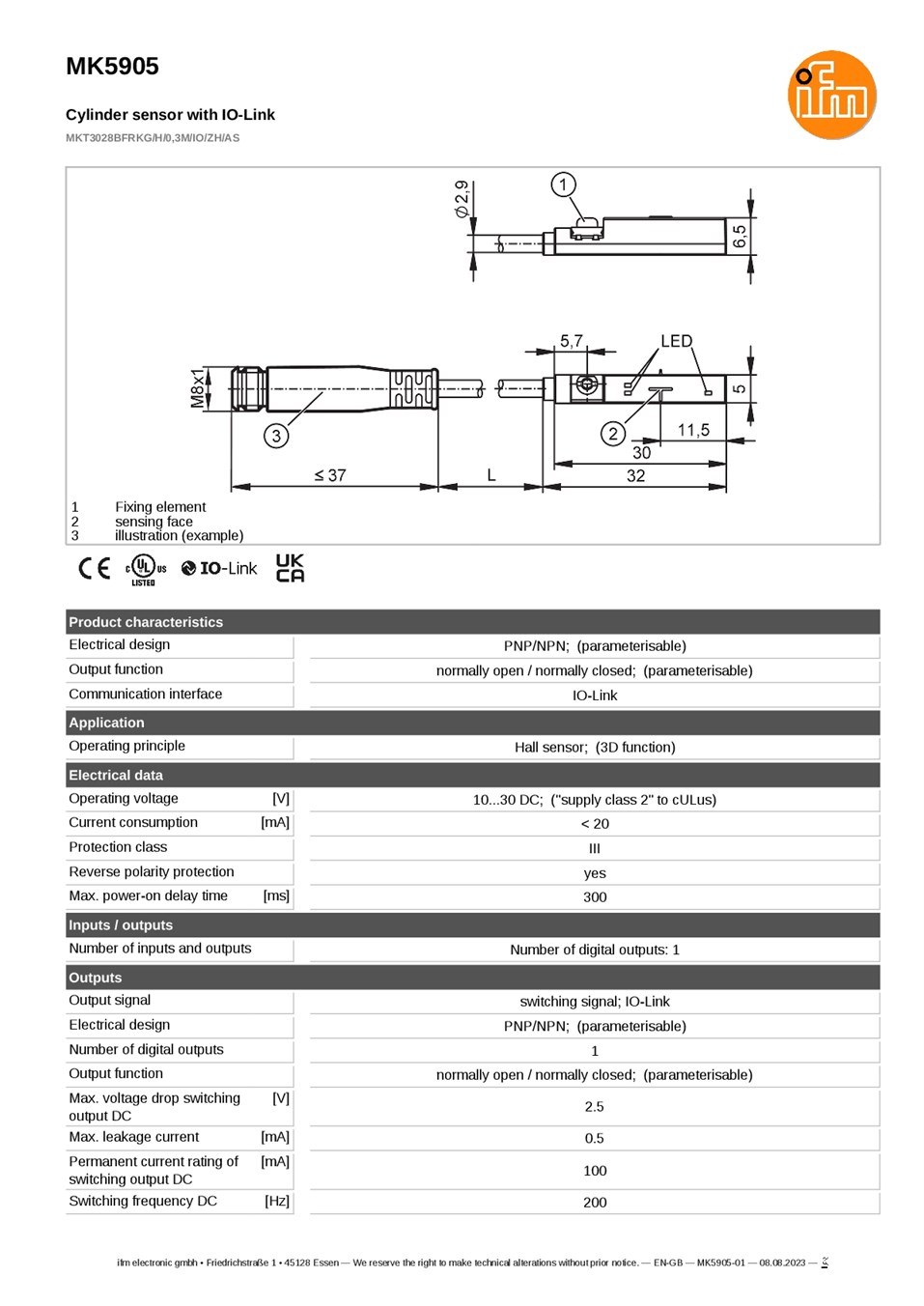

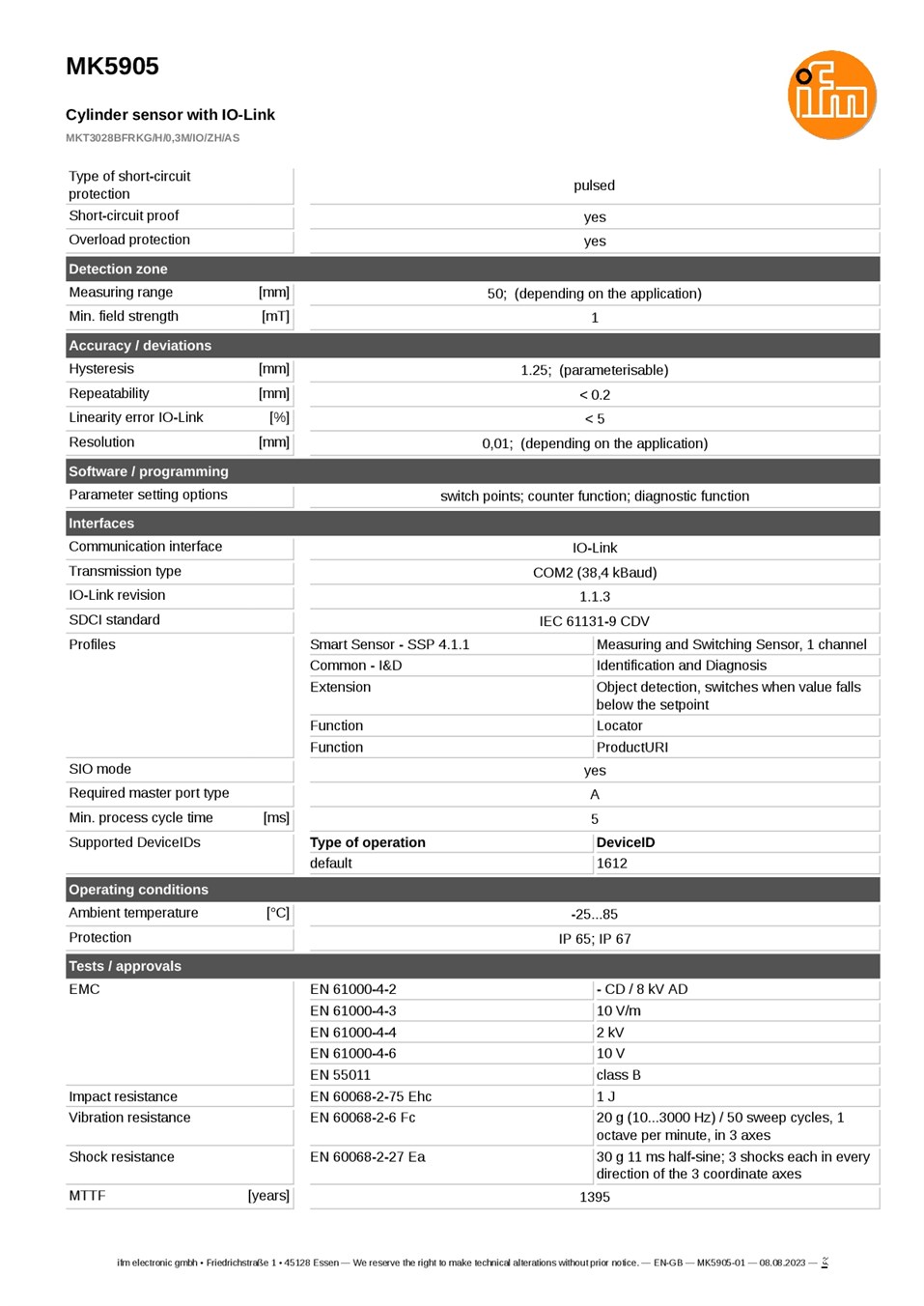

ข้อมูลทางเทคนิค

• แบรนด์: ifm electronic
• รุ่น: MK5905
• รหัสผลิตภัณฑ์: MKT3028BFRKG/H/0,3M/IO/ZH/AS
• ประเภท: T-slot Cylinder Sensor with IO-Link
• หลักการตรวจจับ: Hall Sensor (3D Function)
• ช่วงตรวจจับ: สูงสุด 50 มม. ขึ้นอยู่กับการใช้งาน
• ความเข้มสนามแม่เหล็กขั้นต่ำ: 1 mT
• แรงดันไฟฟ้า: 10–30 V DC
• กระแสไฟฟ้าที่ใช้: น้อยกว่า 20 mA
• ชนิดเอาต์พุต: PNP/NPN ปรับตั้งค่าได้
• จำนวนเอาต์พุตดิจิทัล: 1 ช่อง
• ฟังก์ชันเอาต์พุต: Normally Open / Normally Closed ปรับตั้งค่าได้
• กระแสโหลดสูงสุด: 100 mA
• แรงดันตกคร่อมเอาต์พุตสูงสุด: 2.5 V
• กระแสรั่วไหลสูงสุด: 0.5 mA
• ความถี่การสวิตช์: 200 Hz
• Hysteresis: 1.25 มม. ปรับตั้งค่าได้
• Repeatability: น้อยกว่า 0.2 มม.
• Resolution: 0.01 มม. ขึ้นอยู่กับการใช้งาน
• Linearity Error IO-Link: น้อยกว่า 5%
• การสื่อสาร: IO-Link
• IO-Link Revision: 1.1.3
• Transmission Type: COM2 (38.4 kBaud)
• IO-Link Master Port: Class A
• โหมดการทำงาน: IO-Link / SIO
• ฟังก์ชันเพิ่มเติม: Switch Point Setting, Counter, Diagnostics
• ขนาดตัวเรือน: 32 x 5 x 6.5 มม.
• วัสดุตัวเรือน: PA (Polyamide)
• วัสดุแคลมป์ยึด: Stainless Steel
• การติดตั้ง: T-slot / Flush Mountable
• การเชื่อมต่อ: สาย PUR ยาว 0.3 เมตร แบบ 3 สาย (3 x 0.14 mm²)
• คอนเนคเตอร์: M8, 3 Pin, A-coded
• ระดับการป้องกัน: IP65 / IP67
• อุณหภูมิใช้งาน: -25 ถึง 85°C
• น้ำหนัก: 13.6 กรัม
• ไฟแสดงสถานะ: LED สีเหลือง 2 ดวง และ LED สีเขียว 1 ดวง

การใช้งาน

• ตรวจจับตำแหน่งลูกสูบภายในกระบอกลมนิวแมติกส์
• ตรวจสอบตำแหน่งปลายชักของกระบอกลมระยะชักสั้น
• ตั้งค่าจุดตรวจจับและตรวจสอบสถานะผ่าน IO-Link
• ใช้งานกับกระบอกลมที่มีร่อง T-slot และลูกสูบแม่เหล็ก
• เชื่อมต่อกับ PLC หรือ IO-Link Master ในระบบควบคุมอัตโนมัติ
• เหมาะสำหรับเครื่องจักรบรรจุภัณฑ์ ระบบลำเลียง และสายการผลิตอัตโนมัติ

ข้อควรทราบ

MK5905 เป็นเซนเซอร์ตรวจจับสนามแม่เหล็กจากลูกสูบภายในกระบอกลม ไม่ใช่เซนเซอร์ตรวจจับโลหะทั่วไป รุ่นนี้มีเอาต์พุตดิจิทัล 1 ช่อง แม้จะรองรับการตั้งค่าจุดสวิตช์ 2 ตำแหน่งผ่าน IO-Link และมี LED สีเหลือง 2 ดวง ใช้สาย PUR ยาว 0.3 เมตร พร้อมคอนเนคเตอร์ M8 แบบ 3 พิน การใช้งาน IO-Link ต้องเชื่อมต่อกับ IO-Link Master ที่รองรับ และควรตรวจสอบการตั้งค่า PNP/NPN และ NO/NC ให้ตรงกับระบบ PLC ก่อนติดตั้ง
