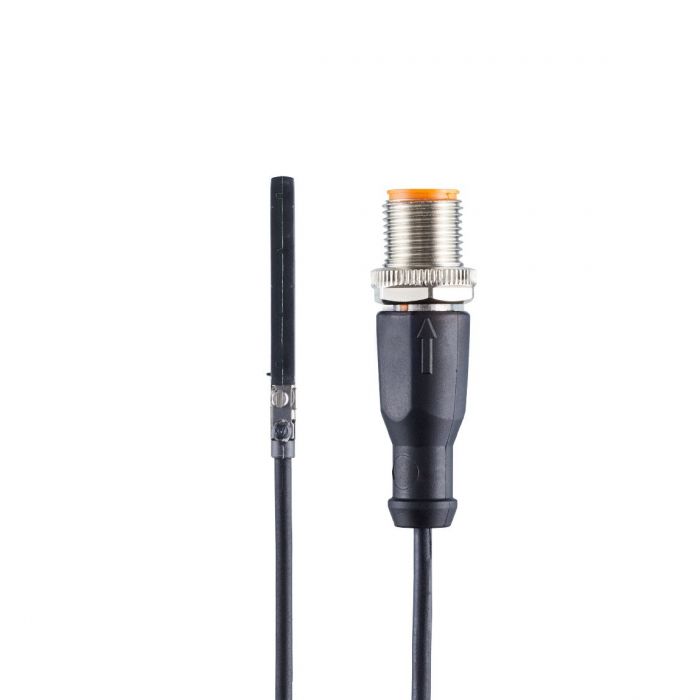

MK5803 \ Cylinder sensors \ PNP/NPN \ NO/NC \ Cable 0.3 m + M12 Connector

รายละเอียดสินค้า ifm MK5803 C-slot Cylinder Sensor with IO-Link

ifm MK5803 เป็นเซนเซอร์ตรวจจับตำแหน่งกระบอกลม (Cylinder Sensor) แบบ C-slot พร้อมระบบสื่อสาร IO-Link ใช้เทคโนโลยี Hall Sensor แบบ 3D สำหรับตรวจจับสนามแม่เหล็กจากลูกสูบภายในกระบอกลมโดยไม่ต้องสัมผัสวัตถุ รองรับการตั้งค่าจุดสวิตช์และตรวจสอบสถานะการทำงาน มีเอาต์พุตดิจิทัล 1 ช่อง ปรับเลือก PNP/NPN และ Normally Open/Normally Closed ได้ พร้อมสายยาว 0.3 เมตร และคอนเนคเตอร์ M12 เหมาะสำหรับระบบนิวแมติกส์และเครื่องจักรอัตโนมัติในอุตสาหกรรม

คุณสมบัติเด่น

• เซนเซอร์ตรวจจับตำแหน่งกระบอกลมสำหรับร่อง C-slot
• ใช้เทคโนโลยี Hall Sensor แบบ 3D ตรวจจับสนามแม่เหล็กจากลูกสูบ
• รองรับช่วงตรวจจับสูงสุด 50 มม. ขึ้นอยู่กับการใช้งาน
• มีเอาต์พุตดิจิทัล 1 ช่อง สามารถปรับเลือก PNP/NPN ได้
• สามารถตั้งค่า Normally Open (NO) หรือ Normally Closed (NC) ได้
• รองรับ IO-Link สำหรับตั้งค่าพารามิเตอร์และอ่านข้อมูลการทำงาน
• มีฟังก์ชันตั้งค่าจุดสวิตช์ นับจำนวนรอบ และวิเคราะห์สถานะ
• ความถี่การสวิตช์ 200 Hz
• มีไฟ LED สีเหลือง 2 ดวงแสดงสถานะจุดสวิตช์ และสีเขียวแสดงสถานะไฟเลี้ยง
• รองรับการติดตั้งแบบ Flush Mountable ในร่อง C-slot
• ระดับการป้องกัน IP65 และ IP67
• สายยาว 0.3 เมตร พร้อมคอนเนคเตอร์ M12 แบบ A-coded

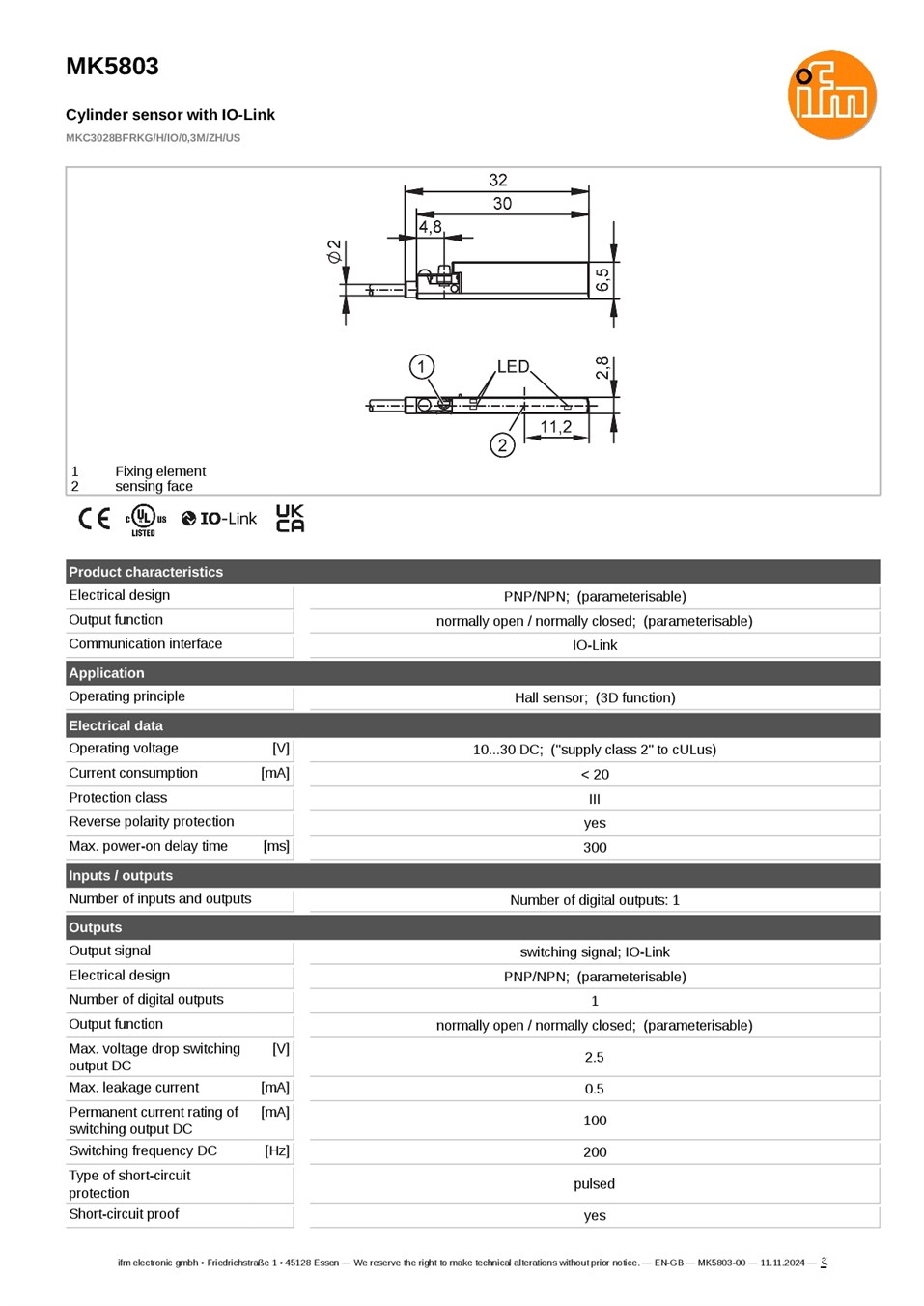

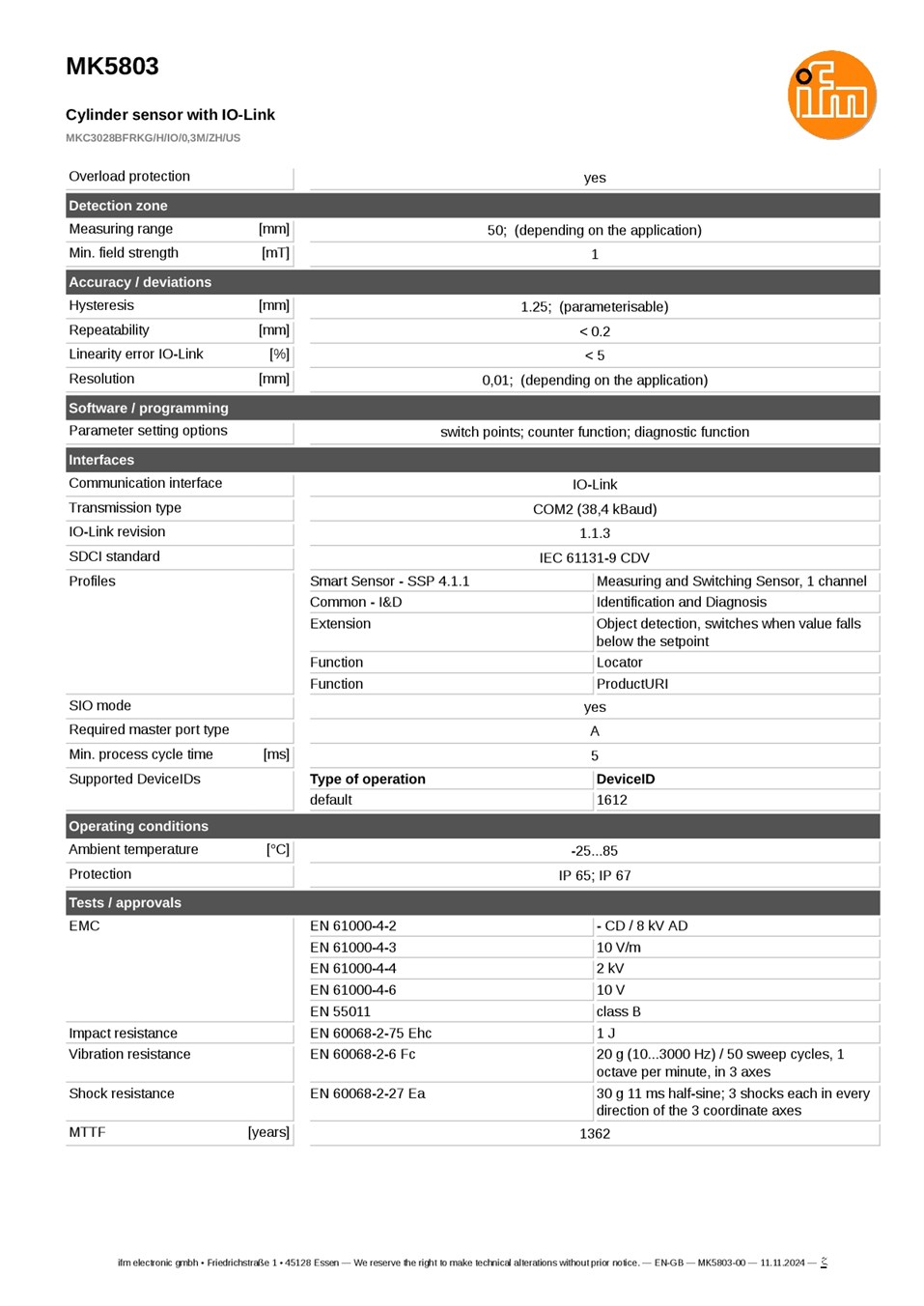

ข้อมูลทางเทคนิค

• แบรนด์: ifm electronic
• รุ่น: MK5803
• รหัสผลิตภัณฑ์: MKC3028BFRKG/H/IO/0,3M/ZH/US
• ประเภท: C-slot Cylinder Sensor with IO-Link
• หลักการตรวจจับ: Hall Sensor (3D Function)
• ช่วงตรวจจับ: สูงสุด 50 มม. ขึ้นอยู่กับการใช้งาน
• ความเข้มสนามแม่เหล็กขั้นต่ำ: 1 mT
• แรงดันไฟฟ้า: 10–30 V DC
• กระแสไฟฟ้าที่ใช้: น้อยกว่า 20 mA
• ชนิดเอาต์พุต: PNP/NPN ปรับตั้งค่าได้
• จำนวนเอาต์พุตดิจิทัล: 1 ช่อง
• ฟังก์ชันเอาต์พุต: Normally Open / Normally Closed ปรับตั้งค่าได้
• กระแสโหลดสูงสุด: 100 mA
• แรงดันตกคร่อมเอาต์พุตสูงสุด: 2.5 V
• กระแสรั่วไหลสูงสุด: 0.5 mA
• ความถี่การสวิตช์: 200 Hz
• Hysteresis: 1.25 มม. ปรับตั้งค่าได้
• Repeatability: น้อยกว่า 0.2 มม.
• Resolution: 0.01 มม. ขึ้นอยู่กับการใช้งาน
• Linearity Error IO-Link: น้อยกว่า 5%
• การสื่อสาร: IO-Link
• IO-Link Revision: 1.1.3
• Transmission Type: COM2 (38.4 kBaud)
• Minimum Process Cycle Time: 5 ms
• IO-Link Master Port: Class A
• โหมดการทำงาน: IO-Link / SIO
• ฟังก์ชันเพิ่มเติม: Switch Point Setting, Counter, Diagnostics
• ขนาดตัวเรือน: 32 x 2.8 x 6.5 มม.
• วัสดุตัวเรือน: PA (Polyamide)
• วัสดุแคลมป์ยึด: Stainless Steel
• รูปแบบติดตั้ง: C-slot / Flush Mountable
• การเชื่อมต่อ: สายยาว 0.3 เมตร เส้นผ่านศูนย์กลาง 2 มม. แบบ 4 สาย (4 x 0.08 mm²)
• คอนเนคเตอร์: M12, 4 Pin, A-coded
• ระดับการป้องกัน: IP65 / IP67
• อุณหภูมิใช้งาน: -25 ถึง 85°C
• น้ำหนัก: 18.85 กรัม
• ไฟแสดงสถานะ: LED สีเหลือง 2 ดวง และ LED สีเขียว 1 ดวง

การใช้งาน

• ตรวจจับตำแหน่งลูกสูบภายในกระบอกลมนิวแมติกส์
• ตรวจสอบตำแหน่งยืดและหดของกระบอกสูบ
• ใช้กับกระบอกลมที่มีร่อง C-slot และลูกสูบแม่เหล็ก
• ตั้งค่าจุดสวิตช์และตรวจสอบสถานะการทำงานผ่าน IO-Link
• เชื่อมต่อกับ PLC หรือ IO-Link Master ในระบบควบคุมอัตโนมัติ
• เหมาะสำหรับเครื่องจักรบรรจุภัณฑ์ ระบบลำเลียง และสายการผลิตอัตโนมัติ

ข้อควรทราบ

MK5803 เป็นเซนเซอร์ตรวจจับสนามแม่เหล็กจากลูกสูบภายในกระบอกลม ไม่ใช่เซนเซอร์ตรวจจับโลหะทั่วไป รุ่นนี้มีเอาต์พุตดิจิทัล 1 ช่อง แม้จะมี LED สีเหลืองแสดงสถานะจุดสวิตช์ 2 ดวง ใช้สายยาว 0.3 เมตร พร้อมคอนเนคเตอร์ M12 แบบ A-coded การใช้งาน IO-Link ต้องเชื่อมต่อกับ IO-Link Master ที่รองรับ ส่วนการใช้งานในโหมด SIO ควรตรวจสอบการตั้งค่า PNP/NPN และ NO/NC ให้ตรงกับอินพุต PLC ก่อนใช้งาน ทั้งนี้ช่วงตรวจจับ 50 มม. ขึ้นอยู่กับลักษณะกระบอกลมและสภาพการใช้งานจริง
