MK5534 \ Cylinder sensors \ PNP \ NO \ 32 x 6.4 x 5.1 mm\Cable PVC 0.3 m + M8 Connector

Name: MK5534 \ Cylinder sensors \ PNP \ NO \ 32 x 6.4 x 5.1 mm\Cable PVC 0.3 m + M8 Connector
Brand: ifm
SKU: 044956
Price: 2580.00 THB
Availability: OutOfStock

เป็นคนแรกที่รีวิวสินค้านี้

ราคาพิเศษ ฿2,580.00 ราคาปรกติ ฿4,300.00

สินค้าหมด

SKU

044956

สินค้าหมด

กำหนดส่งสินค้า: 27 พ.ย. 2569

ifm electronic, Cylinder Sensor, C-slot Cylinder Sensor, Magnetic Cylinder Sensor, เซนเซอร์ตรวจจับตำแหน่งกระบอกลม, เซนเซอร์กระบอกสูบ, efector 120, GMR Technology, PNP, Normally Open, NO, Magnetic Sensitivity 2.8 mT, C-slot Mounting, Flush Mountable, PVC Cable 0.3 m, M8 Connector, 3 Pin, A-coded, Knurled Nut, 10-30 V DC, Switching Frequency over 1000 Hz, IP65, IP67, Pneumatic Cylinder Sensor, Industrial Automation

*ราคาสินค้ายังไม่รวม VAT

รายละเอียด

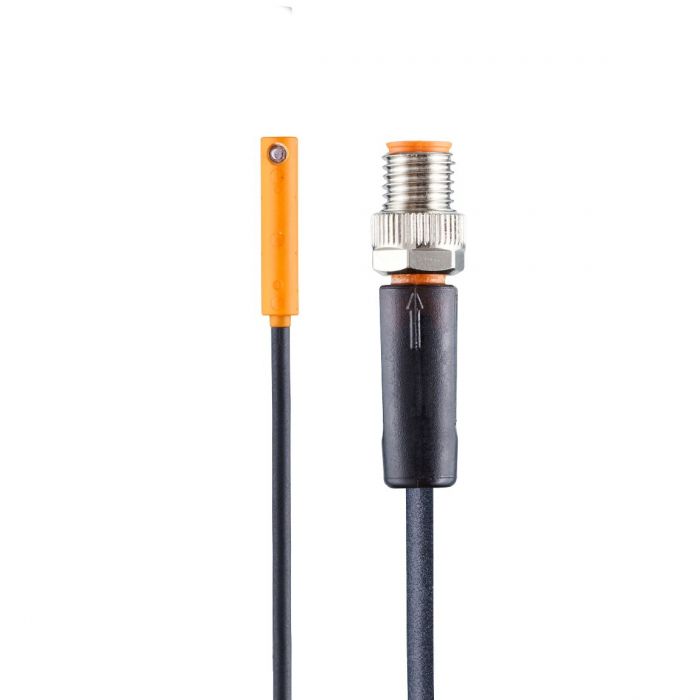

รายละเอียดสินค้า ifm MK5534 C-slot Cylinder Sensor

ifm MK5534 เป็นเซนเซอร์ตรวจจับตำแหน่งกระบอกลม (C-slot Cylinder Sensor) ใช้เทคโนโลยี GMR (Giant Magnetoresistive) สำหรับตรวจจับสนามแม่เหล็กจากลูกสูบภายในกระบอกลมโดยไม่ต้องสัมผัสวัตถุ มีเอาต์พุต PNP แบบ Normally Open (NO) ออกแบบสำหรับติดตั้งในร่อง C-slot พร้อมสาย PVC ยาว 0.3 เมตร และคอนเนคเตอร์ M8 แบบ A-coded พร้อมนอตล็อก Knurled Nut เหมาะสำหรับระบบนิวแมติกส์และเครื่องจักรอัตโนมัติในอุตสาหกรรม

คุณสมบัติเด่น

เซนเซอร์ตรวจจับตำแหน่งกระบอกลมสำหรับร่อง C-slot
ใช้เทคโนโลยี GMR ตรวจจับสนามแม่เหล็กโดยไม่สัมผัสวัตถุ
เอาต์พุต PNP แบบ Normally Open (NO)
ความไวต่อสนามแม่เหล็ก 2.8 mT
ความถี่การสวิตช์มากกว่า 1,000 Hz
ติดตั้งแบบ Flush Mountable ในร่อง C-slot
มีระบบป้องกันการลัดวงจร โหลดเกิน และการต่อขั้วไฟฟ้ากลับด้าน
มีไฟ LED สีเหลืองแสดงสถานะการสวิตช์
ระดับการป้องกัน IP65 และ IP67
สาย PVC ยาว 0.3 เมตร พร้อมคอนเนคเตอร์ M8 แบบ 3 พิน
คอนเนคเตอร์มีนอตล็อก Knurled Nut ช่วยยึดการเชื่อมต่อ

ข้อมูลทางเทคนิค

แบรนด์: ifm electronic
รุ่น: MK5534
รหัสผลิตภัณฑ์: MKC3028BBPKG/G/0,3M/ZH/ASR
ประเภท: C-slot Cylinder Sensor
เทคโนโลยีตรวจจับ: GMR (Giant Magnetoresistive)
ความไวต่อสนามแม่เหล็ก: 2.8 mT
แรงดันไฟฟ้า: 10–30 V DC
กระแสไฟฟ้าที่ใช้: น้อยกว่า 10 mA
เอาต์พุต: PNP / Normally Open (NO)
กระแสโหลดสูงสุด: 100 mA
แรงดันตกคร่อมเอาต์พุตสูงสุด: 2.5 V
ความถี่การสวิตช์: มากกว่า 1,000 Hz
Hysteresis: 0.5–1.5 มม.
Repeatability: น้อยกว่า 0.1 มม.
ขนาดตัวเรือนตามตารางสเปกผู้ผลิต: 26.1 x 2.8 x 5.5 มม.
วัสดุตัวเรือน: PA เสริมใยแก้ว
วัสดุปลอกเกลียว: Brass
วัสดุสกรูยึด: Stainless Steel
รูปแบบติดตั้ง: C-slot / Flush Mountable
การเชื่อมต่อ: สาย PVC ยาว 0.3 เมตร แบบ 3 แกน (3 x 0.14 mm²)
คอนเนคเตอร์: M8, 3 Pin, A-coded พร้อม Knurled Nut
ระดับการป้องกัน: IP65 / IP67
อุณหภูมิใช้งาน: -25 ถึง 80°C
น้ำหนัก: 14.6 กรัม
ไฟแสดงสถานะ: LED สีเหลือง 1 ดวง

การใช้งาน

ตรวจจับตำแหน่งลูกสูบภายในกระบอกลมนิวแมติกส์
ตรวจสอบตำแหน่งยืดและหดของกระบอกสูบ
ใช้งานกับกระบอกลมที่มีร่อง C-slot และลูกสูบแม่เหล็ก
เชื่อมต่อกับ PLC และระบบควบคุมอัตโนมัติที่รองรับเอาต์พุต PNP
เหมาะสำหรับเครื่องจักรบรรจุภัณฑ์ ระบบลำเลียง และสายการผลิตอัตโนมัติ

ข้อควรทราบ

MK5534 เป็นเซนเซอร์ตรวจจับสนามแม่เหล็กจากลูกสูบภายในกระบอกลม ไม่ใช่เซนเซอร์ตรวจจับโลหะทั่วไป รุ่นนี้ใช้เอาต์พุต PNP แบบ Normally Open (NO) พร้อมสาย PVC ยาว 0.3 เมตร และคอนเนคเตอร์ M8 แบบ 3 พิน A-coded พร้อมนอตล็อก Knurled Nut ควรตรวจสอบขนาดร่อง C-slot ผังการเชื่อมต่อ และความเข้ากันได้กับอินพุต PLC ก่อนติดตั้ง

รายละเอียดของ MK5534 \ Cylinder sensors \ PNP \ NO \ 32 x 6.4 x 5.1 mm\Cable PVC 0.3 m + M8 Connector

MK5534 \ Cylinder sensors \ PNP \ NO \ 32 x 6.4 x 5.1 mm\Cable PVC 0.3 m + M8 Connector — สินค้าแบรนด์ ifm สำหรับงานอุตสาหกรรม จำหน่ายโดย SCMA

ข้อมูลเชิงเทคนิค

Connection: 0.3 m PVC-Cable; M8 Connector
Electrical design: PNP
Housing: rectangular
Mounting: flush mountable
Output function: normally open

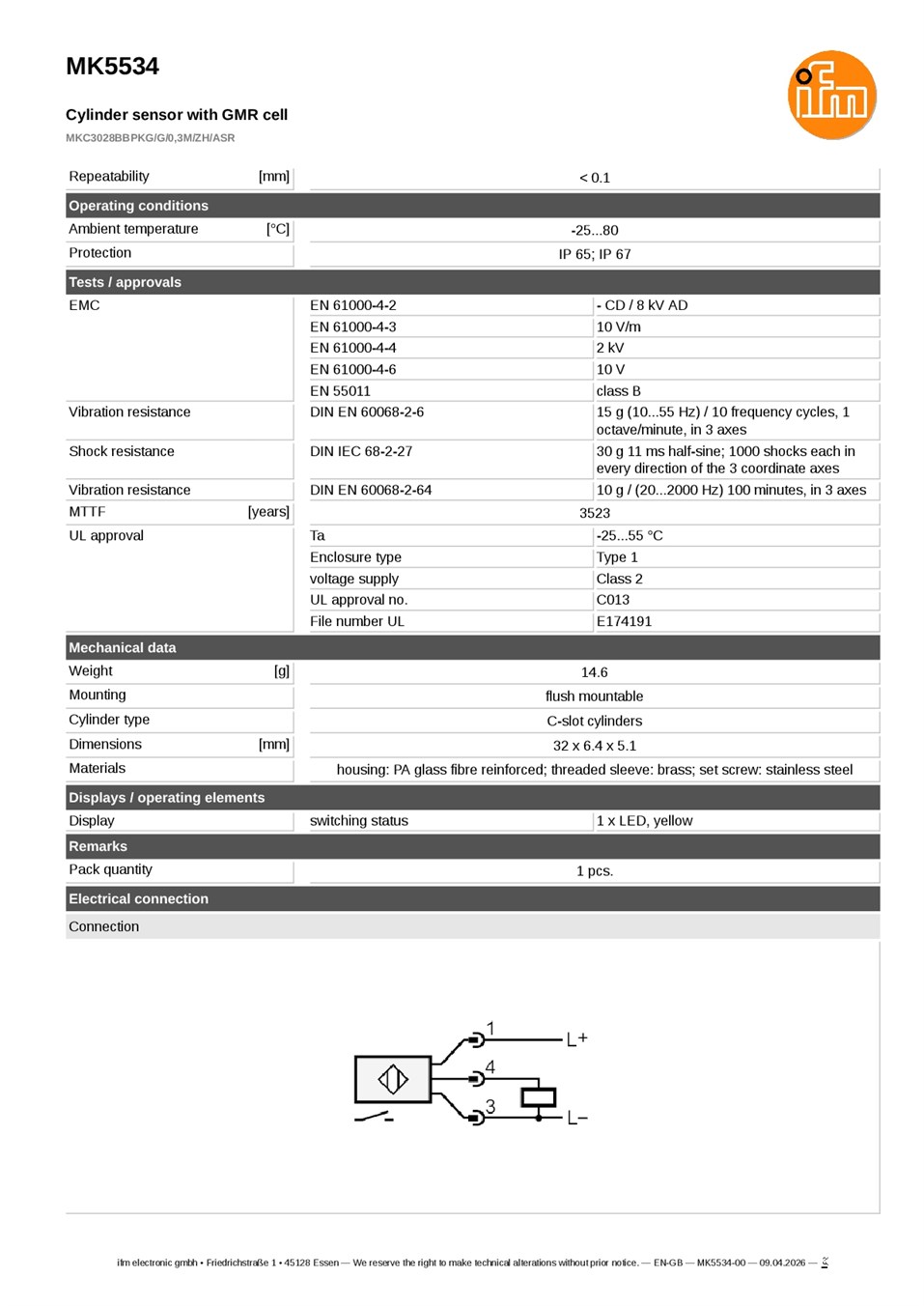

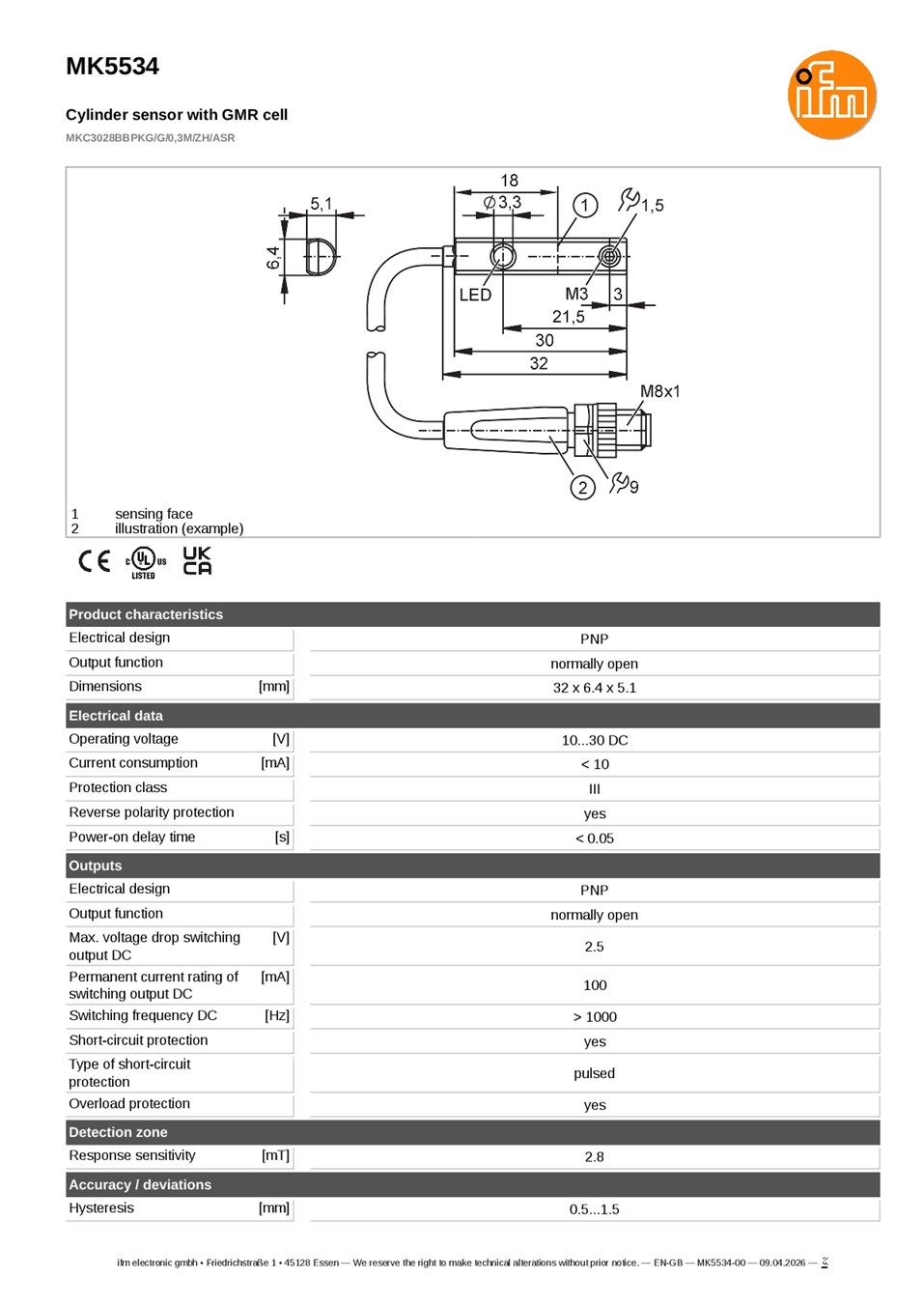

เอกสารข้อมูลสินค้า (Datasheet)

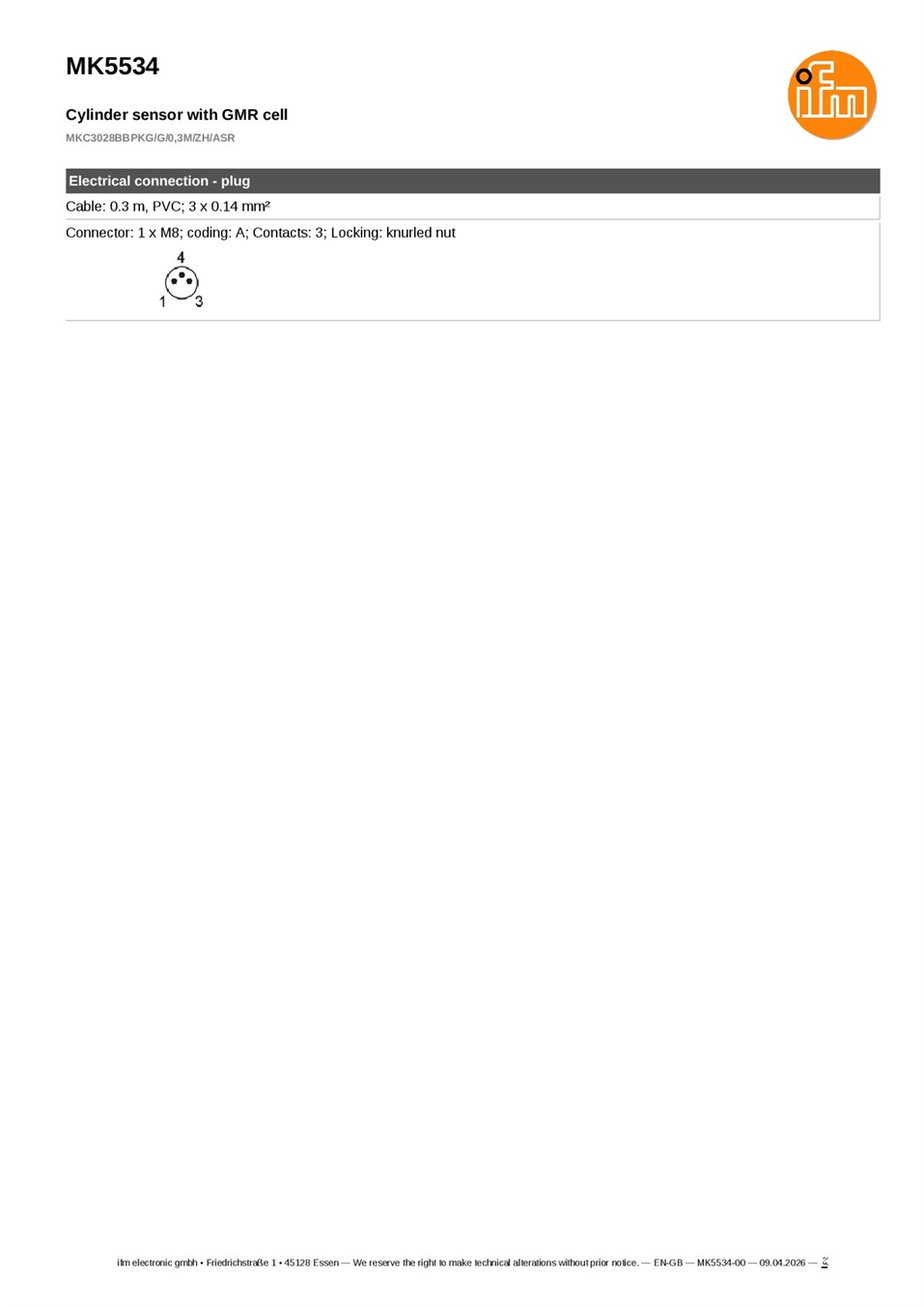

$MK5534 \ Cylinder sensors \ PNP \ NO \ 32 x 6.4 x 5.1 mm\Cable PVC 0.3 m + M8 Connector datasheet$
