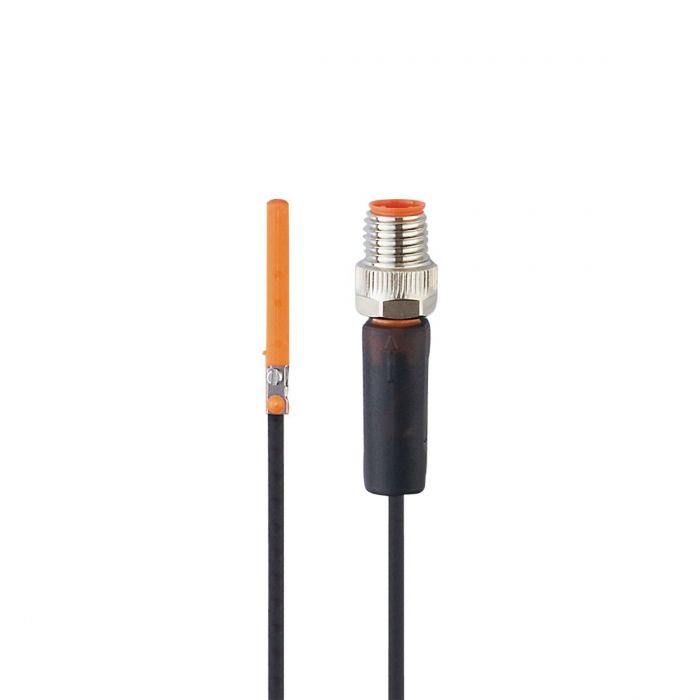

MK5373 \ Cylinder sensors \ PNP \ NO \ 26.1 x 2.8 x 5.5 mm\Cable PUR 0.3 m + M8 Connector

รายละเอียดสินค้า ifm MK5373 C-slot Cylinder Sensor PNP NC

ifm MK5373 เป็นเซนเซอร์ตรวจจับตำแหน่งกระบอกลม (C-slot Cylinder Sensor) ใช้เทคโนโลยี GMR (Giant Magnetoresistive) สำหรับตรวจจับสนามแม่เหล็กจากลูกสูบภายในกระบอกลมโดยไม่ต้องสัมผัสวัตถุ มีเอาต์พุต PNP แบบ Normally Closed (NC) ออกแบบสำหรับติดตั้งในร่อง C-slot แบบ Flush Mountable ตัวเรือนขนาด 26.1 x 2.8 x 5.5 มม. พร้อมสาย PUR ยาว 0.3 เมตร และคอนเนคเตอร์ M8 แบบมีนอตล็อกหมุนได้ เหมาะสำหรับระบบนิวแมติกส์และเครื่องจักรอัตโนมัติในอุตสาหกรรม

คุณสมบัติเด่น

• เซนเซอร์ตรวจจับตำแหน่งลูกสูบแม่เหล็กสำหรับกระบอกลมร่อง C-slot
• ใช้เทคโนโลยี GMR ตรวจจับสนามแม่เหล็กโดยไม่สัมผัสลูกสูบ
• เอาต์พุต PNP แบบ Normally Closed (NC)
• ความไวต่อสนามแม่เหล็ก 2.8 mT
• ความถี่การสวิตช์สูง 10,000 Hz
• รองรับความเร็วการเคลื่อนที่ของลูกสูบมากกว่า 10 m/s
• ตัวเรือนขนาดกะทัดรัด 26.1 x 2.8 x 5.5 มม.
• รองรับการติดตั้งแบบ Flush Mountable ภายในร่อง C-slot
• มีแคลมป์ยึด Stainless Steel สำหรับติดตั้งเซนเซอร์
• มีระบบป้องกันการลัดวงจร โหลดเกิน และการต่อขั้วไฟฟ้ากลับด้าน
• มีไฟ LED สีเหลืองแสดงสถานะการสวิตช์
• ระดับการป้องกัน IP65 และ IP67
• สาย PUR ยาว 0.3 เมตร พร้อมคอนเนคเตอร์ M8 แบบ A-coded และนอตล็อกหมุนได้

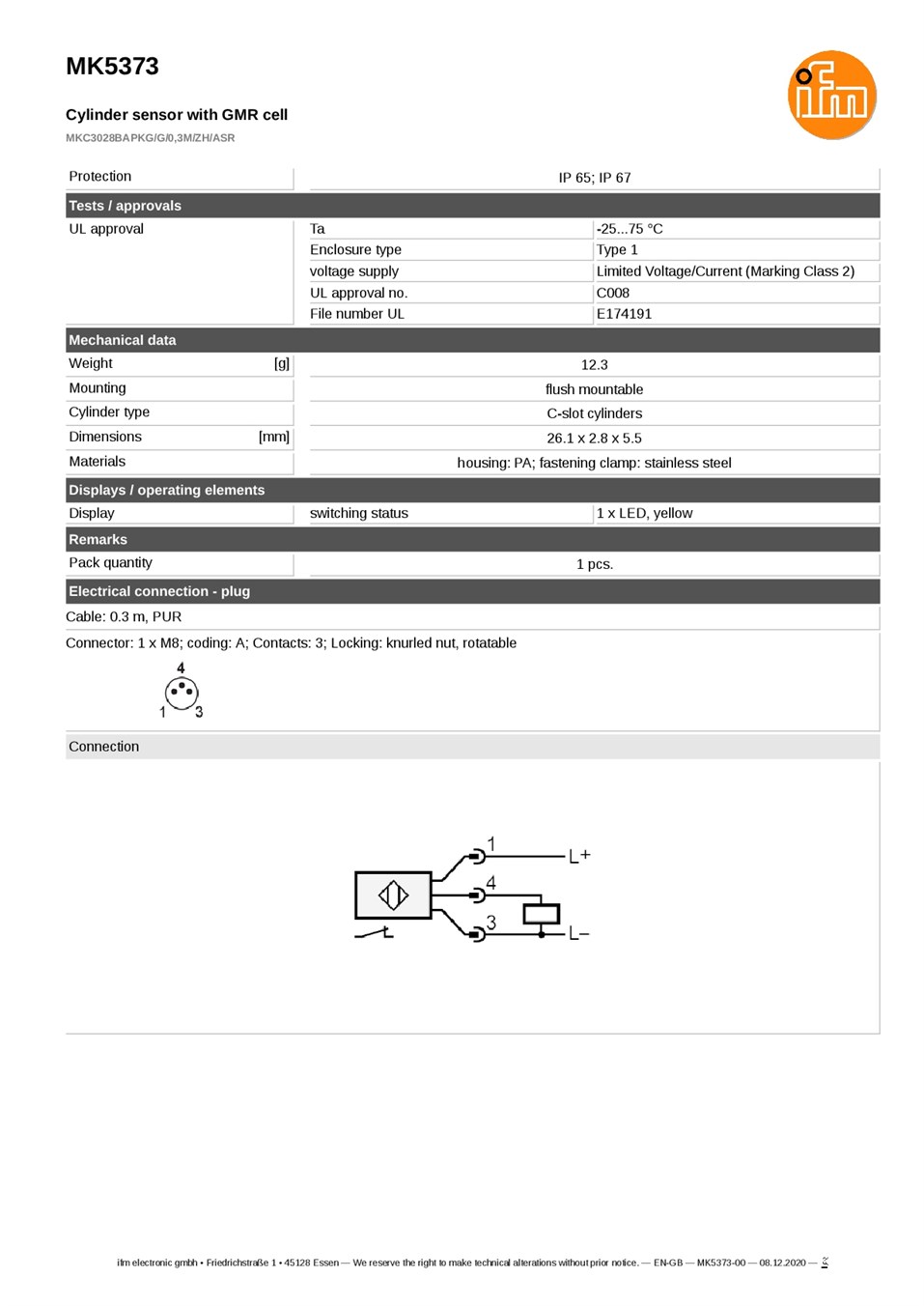

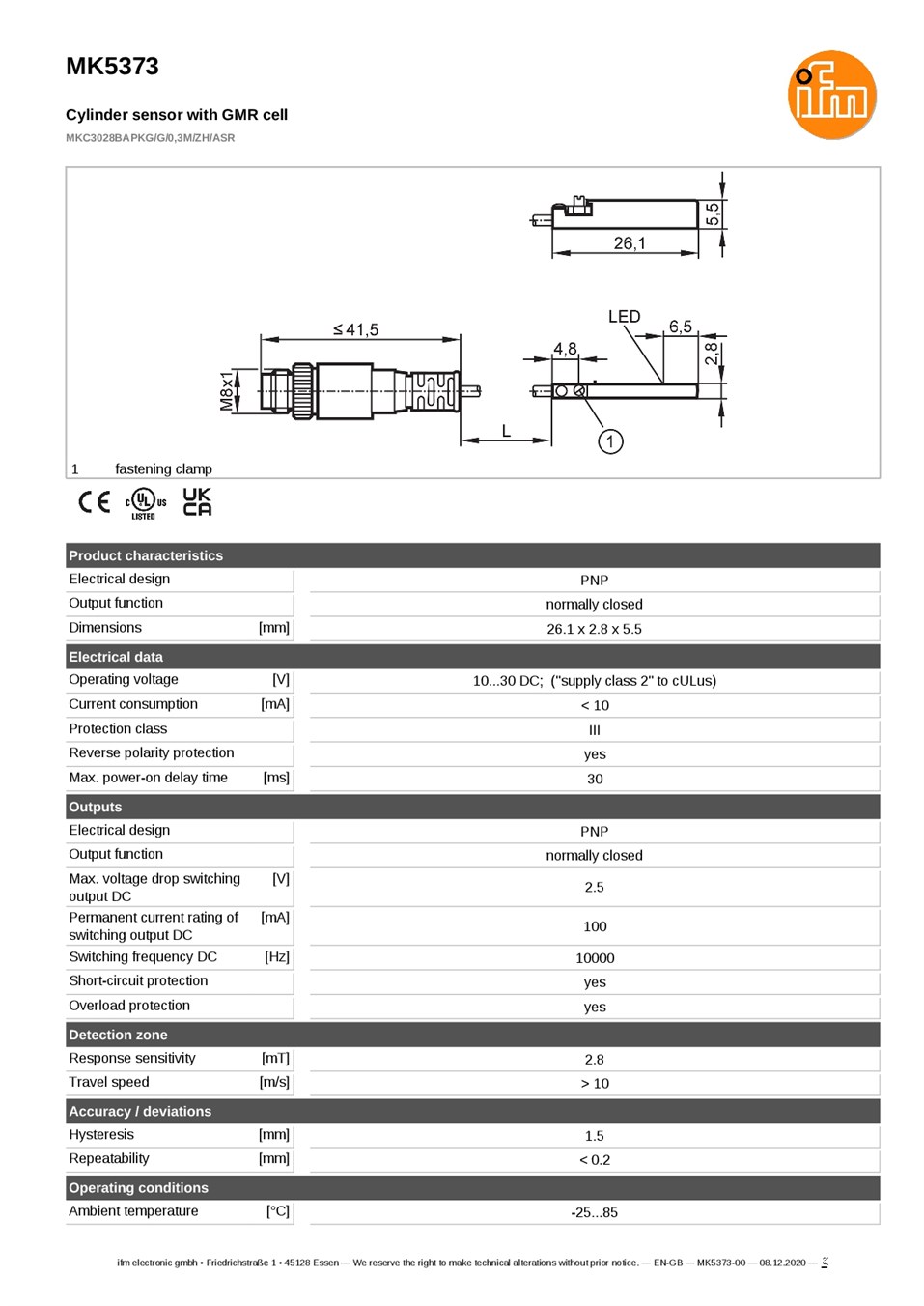

ข้อมูลทางเทคนิค

• แบรนด์: ifm electronic
• รุ่น: MK5373
• รหัสผลิตภัณฑ์: MKC3028BAPKG/G/0,3M/ZH/ASR
• ประเภท: C-slot Cylinder Sensor
• เทคโนโลยีตรวจจับ: GMR (Giant Magnetoresistive)
• ความไวต่อสนามแม่เหล็ก: 2.8 mT
• แรงดันไฟฟ้า: 10–30 V DC
• กระแสไฟฟ้าที่ใช้: น้อยกว่า 10 mA
• Protection Class: III
• ชนิดเอาต์พุต: PNP
• ฟังก์ชันเอาต์พุต: Normally Closed (NC)
• กระแสโหลดสูงสุด: 100 mA
• แรงดันตกคร่อมเอาต์พุตสูงสุด: 2.5 V
• ความถี่การสวิตช์: 10,000 Hz
• ความเร็วลูกสูบ: มากกว่า 10 m/s
• Hysteresis: 1.5 มม.
• Repeatability: น้อยกว่า 0.2 มม.
• ขนาดตัวเรือน: 26.1 x 2.8 x 5.5 มม.
• วัสดุตัวเรือน: PA (Polyamide)
• วัสดุแคลมป์ยึด: Stainless Steel
• รูปแบบติดตั้ง: C-slot / Flush Mountable
• การเชื่อมต่อ: สาย PUR ยาว 0.3 เมตร
• คอนเนคเตอร์: M8, A-coded พร้อมนอตล็อกหมุนได้ (Rotatable Knurled Nut)
• ระดับการป้องกัน: IP65 / IP67
• อุณหภูมิใช้งาน: -25 ถึง 85°C
• น้ำหนัก: 12.3 กรัม
• ไฟแสดงสถานะ: LED สีเหลือง 1 ดวง

การใช้งาน

• ตรวจจับตำแหน่งลูกสูบแม่เหล็กภายในกระบอกลมนิวแมติกส์
• ตรวจสอบตำแหน่งยืดและหดของกระบอกลม
• ใช้งานกับกระบอกลมที่มีร่อง C-slot และลูกสูบแม่เหล็ก
• ติดตั้งแบบ Flush Mountable เพื่อประหยัดพื้นที่บริเวณร่องเซนเซอร์
• เชื่อมต่อกับ PLC หรือระบบควบคุมอัตโนมัติที่รองรับสัญญาณ PNP แบบ NC
• เหมาะสำหรับระบบลำเลียง เครื่องจักรบรรจุภัณฑ์ และสายการผลิตอัตโนมัติ

ข้อควรทราบ

MK5373 เป็นเซนเซอร์ตรวจจับสนามแม่เหล็กจากลูกสูบภายในกระบอกลม ไม่ใช่เซนเซอร์ตรวจจับโลหะทั่วไป รุ่นนี้ใช้เอาต์พุต PNP แบบ Normally Closed (NC) ไม่ใช่ Normally Open (NO) ควรตรวจสอบ Logic ของ PLC ก่อนเลือกใช้งานหรือเปลี่ยนทดแทนเซนเซอร์รุ่นอื่น พร้อมตรวจสอบขนาดร่อง C-slot รูปแบบการติดตั้ง Flush และหัวต่อ M8 ให้เหมาะสมกับระบบ
