MK5371 \ Cylinder sensors \ PNP/NPN \ NO \ 26.1 x 2.8 x 5.5 mm\Cable PUR 0.3 m + M12 Connector

รายละเอียดสินค้า ifm MK5371 C-slot Cylinder Sensor

ifm MK5371 เป็นเซนเซอร์ตรวจจับตำแหน่งกระบอกลม (C-slot Cylinder Sensor) ใช้เทคโนโลยี GMR (Giant Magnetoresistive) สำหรับตรวจจับสนามแม่เหล็กจากลูกสูบภายในกระบอกลมโดยไม่ต้องสัมผัสวัตถุ มีเอาต์พุต PNP/NPN แบบ Normally Open (NO) ชนิด 2 สาย ตัวเรือนขนาดกะทัดรัด ออกแบบสำหรับติดตั้งในร่อง C-slot พร้อมสาย PUR ยาว 0.3 เมตร และคอนเนคเตอร์ M12 เหมาะสำหรับระบบนิวแมติกส์และเครื่องจักรอัตโนมัติในอุตสาหกรรม

คุณสมบัติเด่น

• เซนเซอร์ตรวจจับตำแหน่งกระบอกลมสำหรับร่อง C-slot
• ใช้เทคโนโลยี GMR ตรวจจับสนามแม่เหล็กโดยไม่สัมผัสวัตถุ
• เอาต์พุต PNP/NPN แบบ Normally Open (NO) ชนิด 2 สาย
• ความไวต่อสนามแม่เหล็ก 2.8 mT
• รองรับความเร็วการเคลื่อนที่ของลูกสูบมากกว่า 10 m/s
• ความถี่การสวิตช์ 4,000 Hz
• ตัวเรือนขนาดกะทัดรัด 26.1 x 2.8 x 5.5 มม.
• รองรับการติดตั้งแบบ Flush Mountable
• มีระบบป้องกันการลัดวงจร โหลดเกิน และการต่อขั้วกลับด้าน
• มีไฟ LED สีเหลืองแสดงสถานะการสวิตช์
• ระดับการป้องกัน IP65 และ IP67
• สาย PUR ยาว 0.3 เมตร พร้อมคอนเนคเตอร์ M12 แบบ A-coded

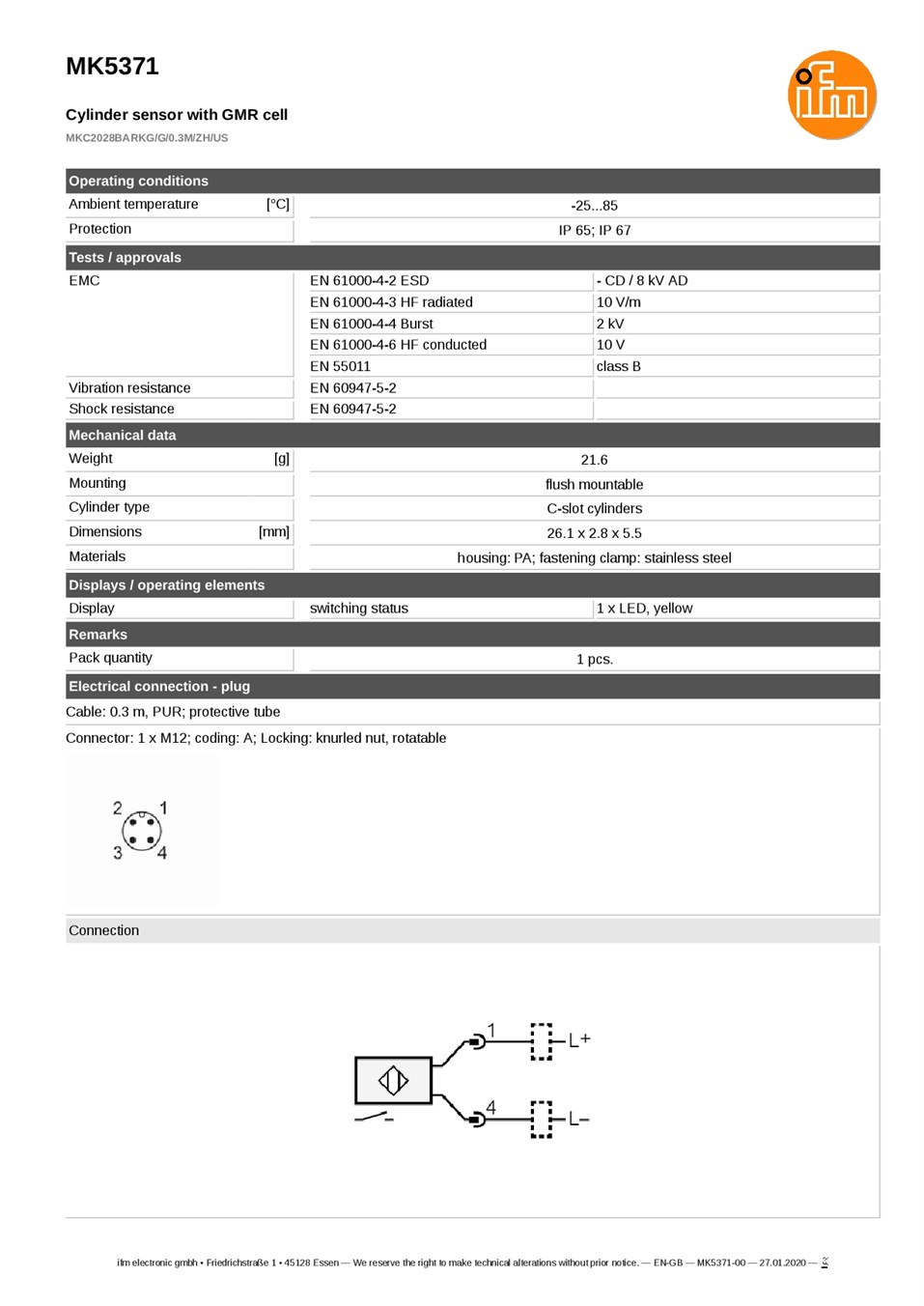

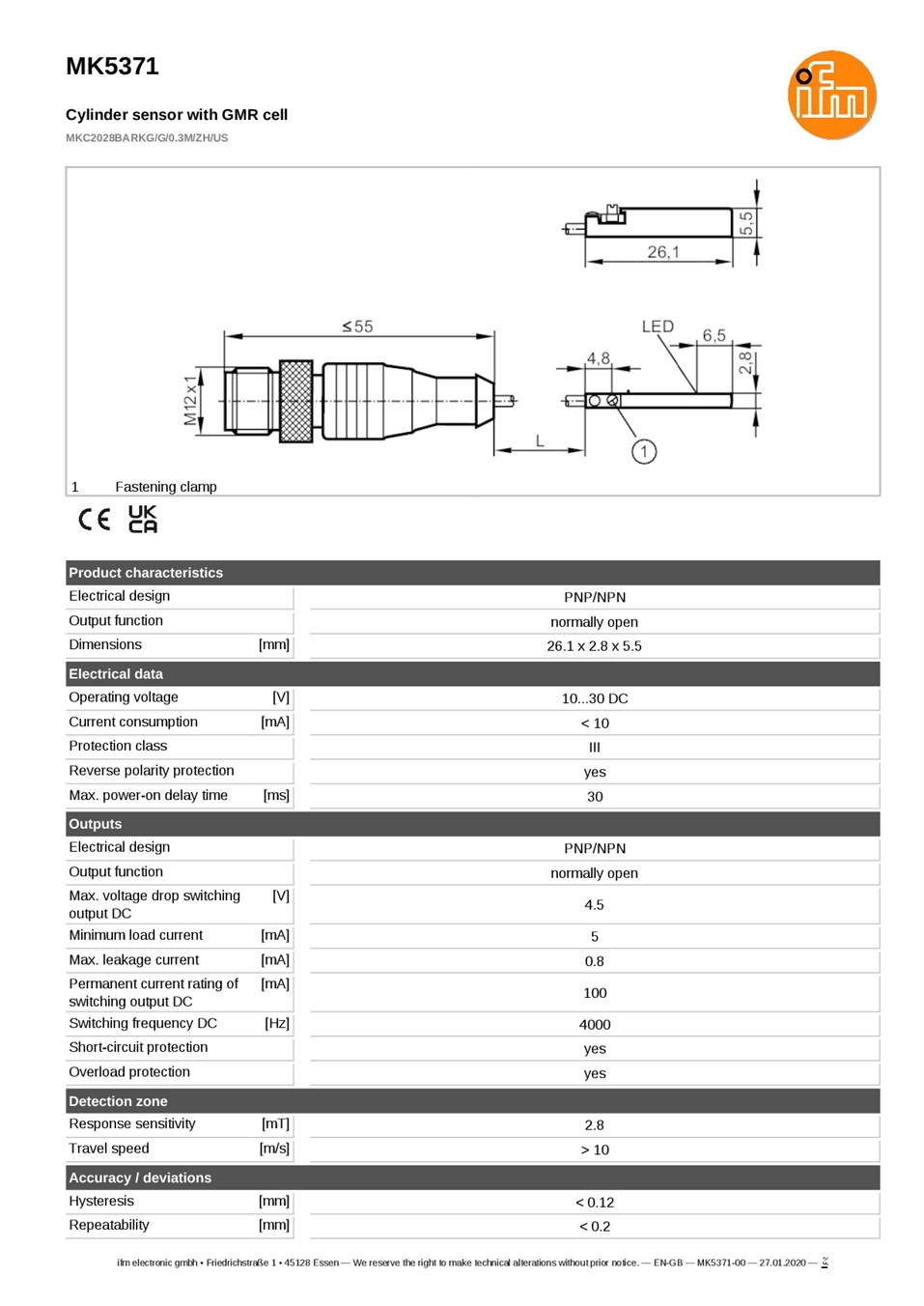

ข้อมูลทางเทคนิค

• แบรนด์: ifm electronic
• รุ่น: MK5371
• รหัสผลิตภัณฑ์: MKC2028BARKG/G/0.3M/ZH/US
• ประเภท: C-slot Cylinder Sensor
• เทคโนโลยีตรวจจับ: GMR (Giant Magnetoresistive)
• ความไวต่อสนามแม่เหล็ก: 2.8 mT
• แรงดันไฟฟ้า: 10–30 V DC
• กระแสไฟฟ้าที่ใช้: น้อยกว่า 10 mA
• เอาต์พุต: PNP/NPN / Normally Open (NO)
• รูปแบบการเชื่อมต่อไฟฟ้า: 2 สาย
• กระแสโหลดต่ำสุด: 5 mA
• กระแสโหลดสูงสุด: 100 mA
• กระแสรั่วไหลสูงสุด: 0.8 mA
• แรงดันตกคร่อมเอาต์พุตสูงสุด: 4.5 V
• ความถี่การสวิตช์: 4,000 Hz
• ความเร็วลูกสูบ: มากกว่า 10 m/s
• Hysteresis: น้อยกว่า 0.12 มม.
• Repeatability: น้อยกว่า 0.2 มม.
• ขนาดตัวเรือน: 26.1 x 2.8 x 5.5 มม.
• วัสดุตัวเรือน: PA (Polyamide)
• วัสดุแคลมป์ยึด: Stainless Steel
• รูปแบบติดตั้ง: C-slot / Flush Mountable
• การเชื่อมต่อ: สาย PUR ยาว 0.3 เมตร พร้อมคอนเนคเตอร์ M12 แบบ A-coded
• ระดับการป้องกัน: IP65 / IP67
• อุณหภูมิใช้งาน: -25 ถึง 85°C
• น้ำหนัก: 21.6 กรัม
• ไฟแสดงสถานะ: LED สีเหลือง

การใช้งาน

• ตรวจจับตำแหน่งลูกสูบภายในกระบอกลมนิวแมติกส์
• ตรวจสอบตำแหน่งยืดและหดของกระบอกสูบ
• ใช้งานกับกระบอกลมที่มีร่อง C-slot และลูกสูบแม่เหล็ก
• ประยุกต์ใช้ในระบบควบคุมอัตโนมัติที่รองรับเซนเซอร์แบบ 2 สาย
• เหมาะสำหรับเครื่องจักรบรรจุภัณฑ์ ระบบลำเลียง และสายการผลิตอัตโนมัติ

ข้อควรทราบ

MK5371 เป็นเซนเซอร์ตรวจจับสนามแม่เหล็กจากลูกสูบภายในกระบอกลม ไม่ใช่เซนเซอร์ตรวจจับโลหะทั่วไป รุ่นนี้มีเอาต์พุต PNP/NPN แบบ Normally Open (NO) ชนิด 2 สาย พร้อมสาย PUR ยาว 0.3 เมตร และคอนเนคเตอร์ M12 ควรตรวจสอบผังการเชื่อมต่อ กระแสโหลดขั้นต่ำ และกระแสรั่วไหลของเซนเซอร์ให้เหมาะสมกับอินพุต PLC ก่อนติดตั้ง ไม่ควรต่อสายตามรูปแบบเซนเซอร์ PNP/NPN แบบ 3 สายทั่วไป
