MK5356 \ Cylinder sensors \ PNP \ NO \ 26.1 x 2.8 x 5.5 mm\Cable PUR 5 m

รายละเอียดสินค้า ifm MK5356 C-slot Cylinder Sensor

ifm MK5356 เป็นเซนเซอร์ตรวจจับตำแหน่งกระบอกลม (C-slot Cylinder Sensor) ใช้เทคโนโลยี GMR (Giant Magnetoresistive) สำหรับตรวจจับสนามแม่เหล็กจากลูกสูบภายในกระบอกลมโดยไม่ต้องสัมผัสโดยตรง มีเอาต์พุต PNP แบบ Normally Open (NO) ตัวเรือนขนาด 26.1 x 2.8 x 5.5 มม. ออกแบบให้ติดตั้งแบบ Flush Mountable ภายในร่อง C-slot พร้อมสาย PUR ยาว 5 เมตร แบบปลายสายเปล่า เหมาะสำหรับระบบนิวแมติกส์และเครื่องจักรอัตโนมัติที่ต้องเดินสายไปยังระบบควบคุม

คุณสมบัติเด่น

• เซนเซอร์ตรวจจับตำแหน่งลูกสูบแม่เหล็กสำหรับกระบอกลมร่อง C-slot
• ใช้เทคโนโลยี GMR ตรวจจับสนามแม่เหล็กโดยไม่สัมผัสลูกสูบโดยตรง
• เอาต์พุต PNP แบบ Normally Open (NO)
• ความไวต่อสนามแม่เหล็ก 2.8 mT
• ความถี่การสวิตช์ 10,000 Hz
• รองรับความเร็วการเคลื่อนที่ของลูกสูบมากกว่า 10 m/s
• ตัวเรือนขนาดกะทัดรัด 26.1 x 2.8 x 5.5 มม.
• รองรับการติดตั้งแบบ Flush Mountable ภายในร่อง C-slot
• สาย PUR ยาว 5 เมตร เหมาะสำหรับเดินสายไปยังตู้ควบคุม
• สายไฟแบบ 3 แกน พร้อมเชื่อมต่อเข้าระบบ PLC
• มีระบบป้องกันการลัดวงจร โหลดเกิน และการต่อขั้วไฟฟ้ากลับด้าน
• มีไฟ LED สีเหลืองแสดงสถานะการสวิตช์
• ระดับการป้องกัน IP65, IP67 และ IP68

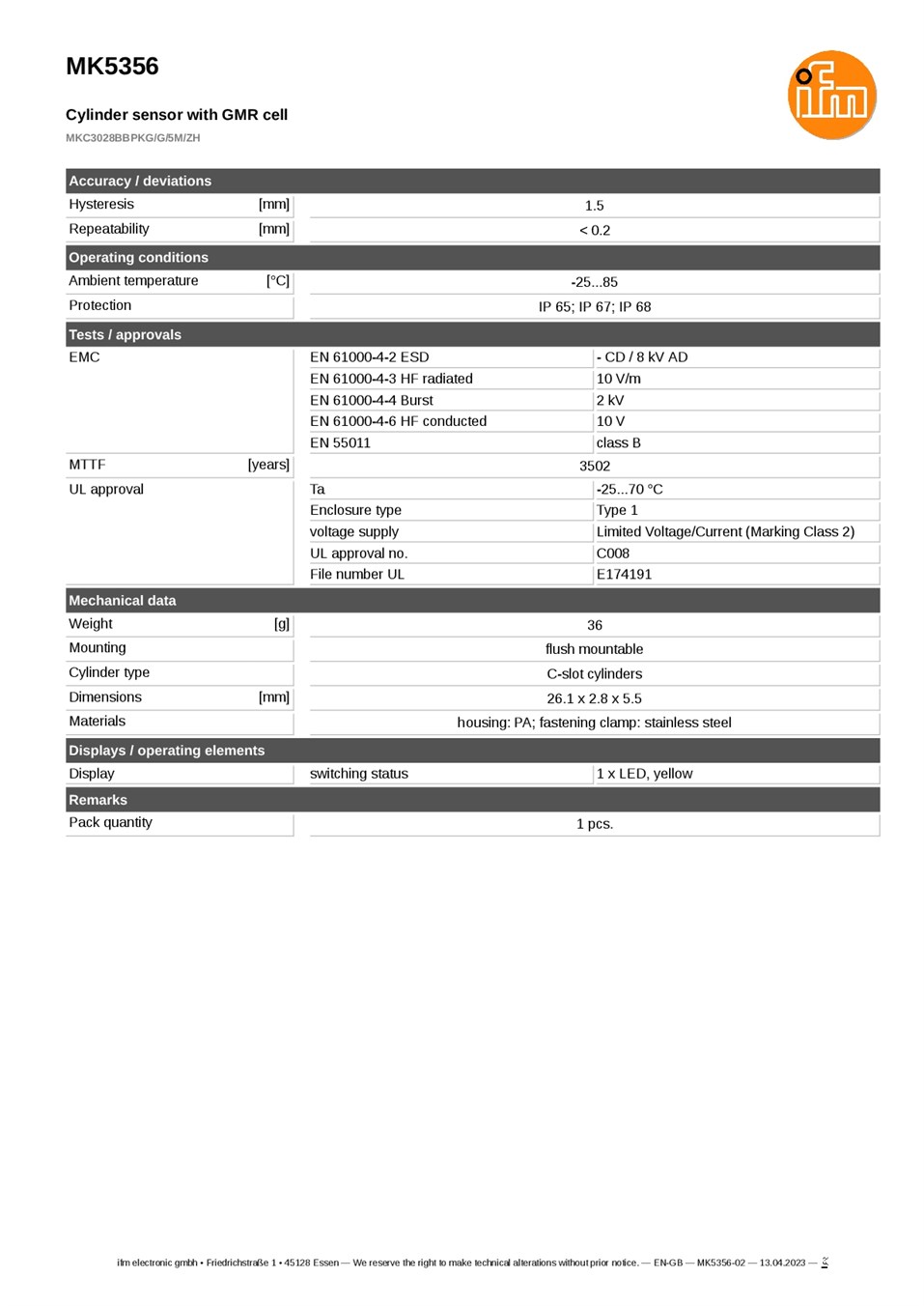

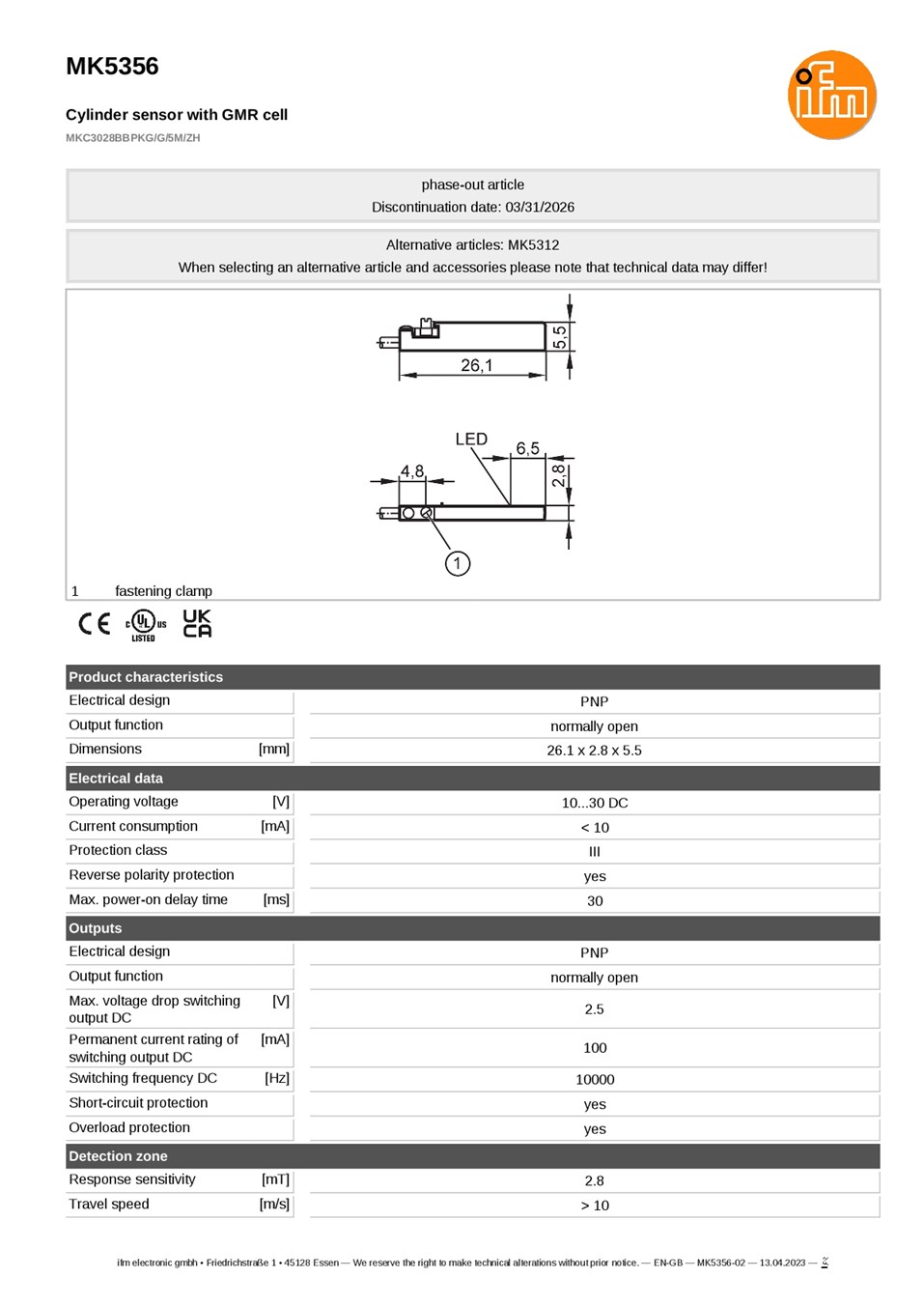

ข้อมูลทางเทคนิค

• แบรนด์: ifm electronic
• รุ่น: MK5356
• รหัสผลิตภัณฑ์: MKC3028BBPKG/G/5M/ZH
• ประเภท: C-slot Cylinder Sensor
• เทคโนโลยีตรวจจับ: GMR (Giant Magnetoresistive)
• ความไวต่อสนามแม่เหล็ก: 2.8 mT
• แรงดันไฟฟ้า: 10–30 V DC
• ชนิดเอาต์พุต: PNP
• ฟังก์ชันเอาต์พุต: Normally Open (NO)
• รูปแบบวงจร: DC 3-wire
• กระแสโหลดสูงสุด: 100 mA
• ความถี่การสวิตช์: 10,000 Hz
• ความเร็วลูกสูบ: มากกว่า 10 m/s
• Hysteresis: 1.5 มม.
• Repeatability: น้อยกว่า 0.2 มม.
• ขนาดตัวเรือน: 26.1 x 2.8 x 5.5 มม.
• วัสดุตัวเรือน: PA (Polyamide)
• วัสดุแคลมป์ยึด: Stainless Steel
• รูปแบบติดตั้ง: C-slot / Flush Mountable
• การเชื่อมต่อ: สาย PUR ยาว 5 เมตร แบบ 3 แกน (3 x 0.08 mm²)
• สีสายไฟ: BN (น้ำตาล), BU (น้ำเงิน), BK (ดำ)
• รูปแบบปลายสาย: ปลายสายเปล่า ไม่มีคอนเนคเตอร์
• ระดับการป้องกัน: IP65 / IP67 / IP68
• อุณหภูมิใช้งาน: -25 ถึง 85°C
• น้ำหนัก: 36 กรัม
• ไฟแสดงสถานะ: LED สีเหลือง 1 ดวง

การใช้งาน

• ตรวจจับตำแหน่งลูกสูบแม่เหล็กภายในกระบอกลมนิวแมติกส์
• ตรวจสอบตำแหน่งยืดและหดของกระบอกสูบ
• ใช้งานกับกระบอกลมที่มีร่อง C-slot และลูกสูบแม่เหล็ก
• เชื่อมต่อกับ PLC หรือระบบควบคุมที่รองรับสัญญาณ PNP
• เหมาะสำหรับเครื่องจักรที่ต้องเดินสายเซนเซอร์ไปยังตู้ควบคุม
• ประยุกต์ใช้ในระบบลำเลียง เครื่องจักรบรรจุภัณฑ์ และสายการผลิตอัตโนมัติ

ข้อควรทราบ

MK5356 เป็นเซนเซอร์ตรวจจับสนามแม่เหล็กจากลูกสูบภายในกระบอกลม ไม่ใช่เซนเซอร์ตรวจจับโลหะทั่วไป รุ่นนี้มีเอาต์พุต PNP แบบ Normally Open (NO) พร้อมสาย PUR ยาว 5 เมตร แบบปลายสายเปล่า ไม่มีคอนเนคเตอร์ M8 หรือ M12 ควรตรวจสอบขนาดร่อง C-slot ผังการต่อสาย ความเข้ากันได้กับอินพุต PLC และการป้องกันจุดต่อสายก่อนติดตั้ง
