MK5337 \ Cylinder sensors \ PNP \ NO \ 26.1 x 2.8 x 5.5 mm\Cable PUR 0.3 m + M8 Connector

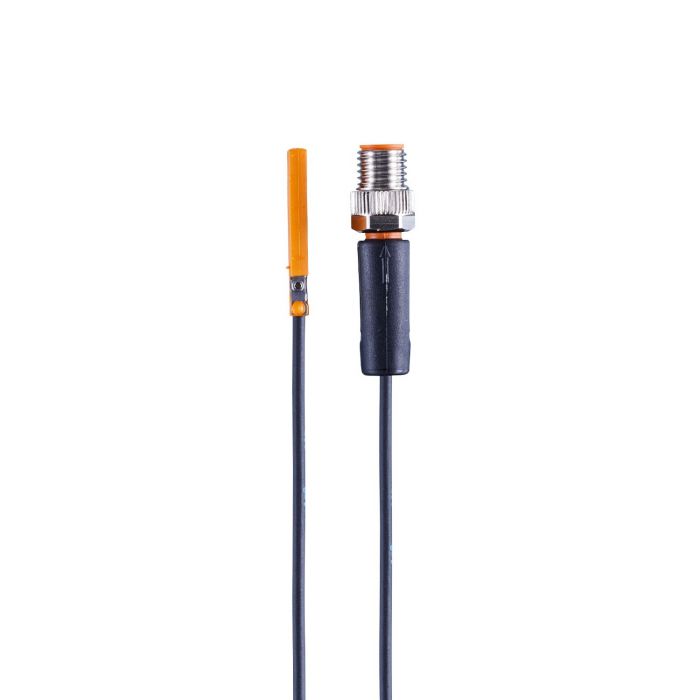

รายละเอียดสินค้า ifm MK5337 C-slot Cylinder Sensor

ifm MK5337 เป็นเซนเซอร์ตรวจจับตำแหน่งกระบอกลม (C-slot Cylinder Sensor) ใช้เทคโนโลยี GMR (Giant Magnetoresistive) สำหรับตรวจจับสนามแม่เหล็กจากลูกสูบภายในกระบอกลมโดยไม่ต้องสัมผัสโดยตรง มีเอาต์พุต PNP แบบ Normally Open (NO) ตัวเรือนขนาดกะทัดรัด ออกแบบสำหรับติดตั้งแบบ Flush Mountable ในร่อง C-slot พร้อมสาย PUR ยาว 0.3 เมตร และคอนเนคเตอร์ M8 แบบมีแหวนล็อกหมุนได้ เหมาะสำหรับระบบนิวแมติกส์และเครื่องจักรอัตโนมัติในอุตสาหกรรม

คุณสมบัติเด่น

• เซนเซอร์ตรวจจับตำแหน่งลูกสูบแม่เหล็กสำหรับกระบอกลมร่อง C-slot
• ใช้เทคโนโลยี GMR ตรวจจับสนามแม่เหล็กโดยไม่ต้องสัมผัสลูกสูบ
• เอาต์พุต PNP แบบ Normally Open (NO)
• ความไวต่อสนามแม่เหล็ก 2.8 mT
• ความถี่การสวิตช์สูง 10,000 Hz
• รองรับการตรวจจับลูกสูบที่เคลื่อนที่ด้วยความเร็วมากกว่า 10 m/s
• ตัวเรือนขนาดกะทัดรัด เหมาะกับกระบอกลมร่อง C-slot
• รองรับการติดตั้งแบบ Flush Mountable ภายในร่องเซนเซอร์
• มีแคลมป์ยึด Stainless Steel สำหรับติดตั้งและปรับตำแหน่ง
• มีระบบป้องกันการลัดวงจร โหลดเกิน และการต่อขั้วไฟฟ้ากลับด้าน
• มี LED สีเหลืองแสดงสถานะการสวิตช์
• ระดับการป้องกัน IP65 และ IP67
• สาย PUR ยาว 0.3 เมตร พร้อมคอนเนคเตอร์ M8 แบบมีแหวนล็อกหมุนได้

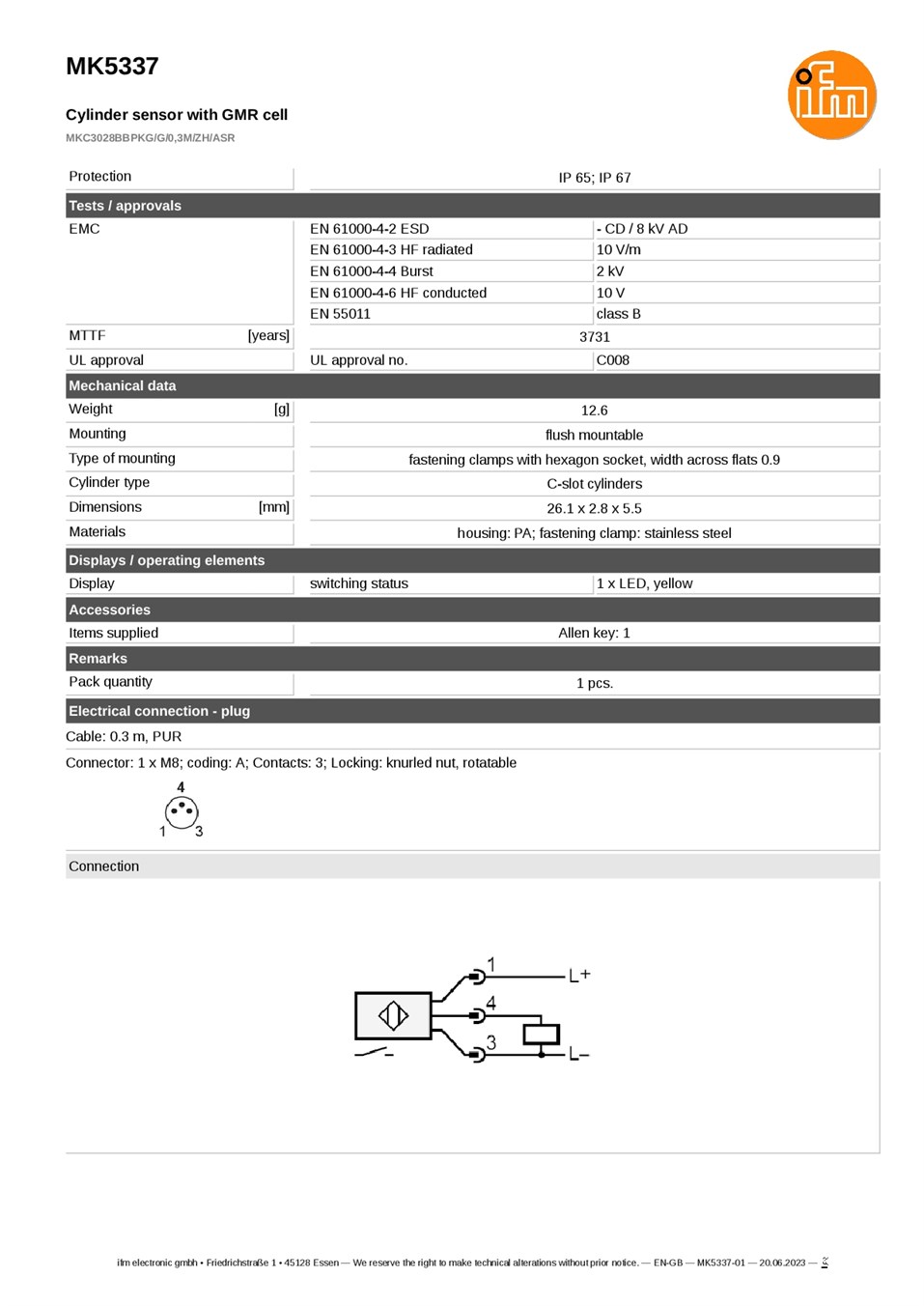

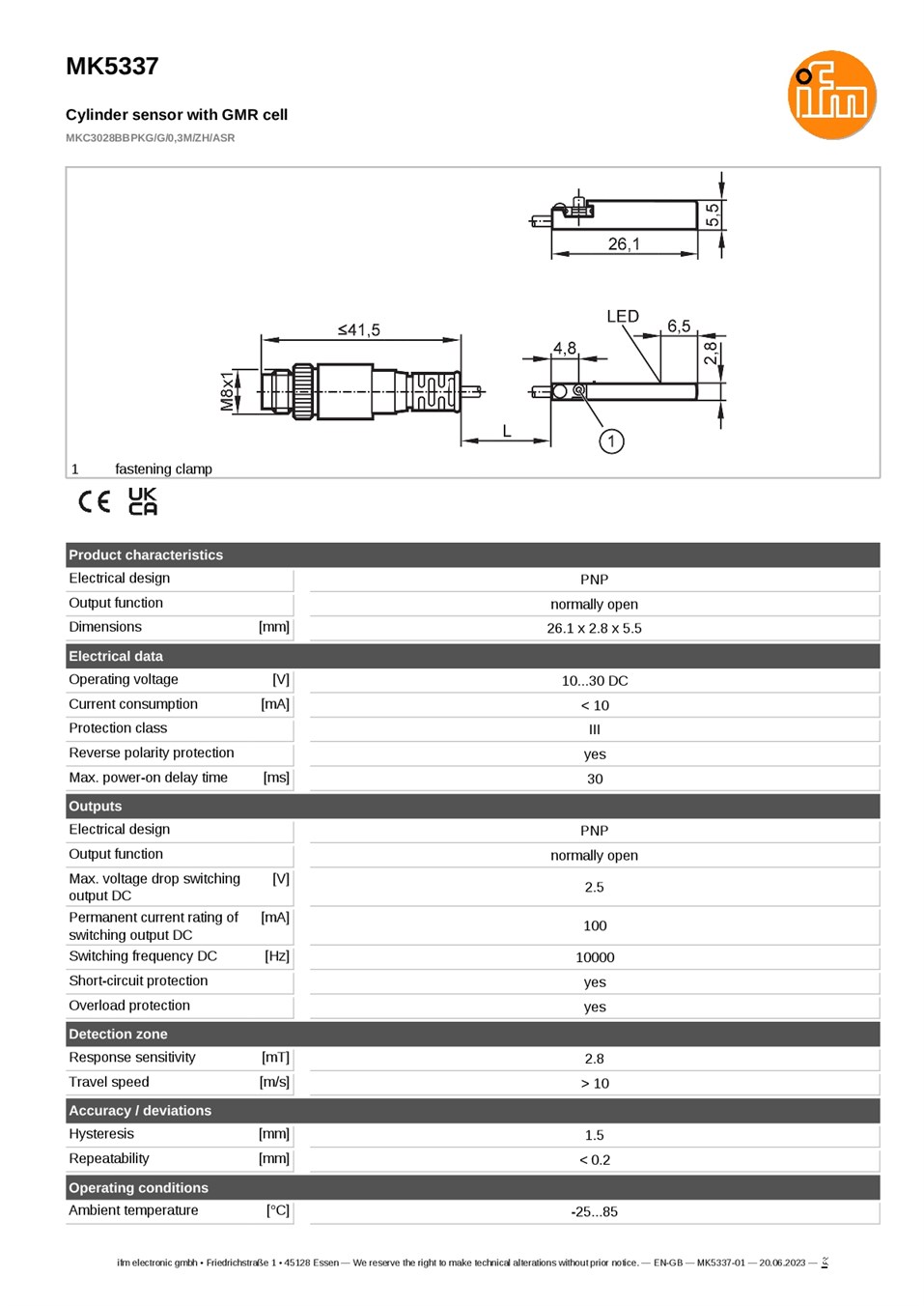

ข้อมูลทางเทคนิค

• แบรนด์: ifm electronic
• รุ่น: MK5337
• รหัสผลิตภัณฑ์: MKC3028BBPKG/G/0,3M/ZH/ASR
• ประเภท: C-slot Cylinder Sensor
• เทคโนโลยีตรวจจับ: GMR (Giant Magnetoresistive)
• ความไวต่อสนามแม่เหล็ก: 2.8 mT
• แรงดันไฟฟ้า: 10–30 V DC
• กระแสไฟฟ้าที่ใช้: น้อยกว่า 10 mA
• Protection Class: III
• ชนิดเอาต์พุต: PNP
• ฟังก์ชันเอาต์พุต: Normally Open (NO)
• กระแสโหลดสูงสุด: 100 mA
• แรงดันตกคร่อมเอาต์พุต: น้อยกว่า 2.5 V
• ความถี่การสวิตช์: 10,000 Hz
• ความเร็วลูกสูบ: มากกว่า 10 m/s
• Hysteresis: 1.5 มม.
• Repeatability: น้อยกว่า 0.2 มม.
• Power-on Delay: น้อยกว่า 30 ms
• วัสดุตัวเรือน: PA (Polyamide)
• วัสดุแคลมป์ยึด: Stainless Steel
• รูปแบบติดตั้ง: C-slot / Flush Mountable
• การเชื่อมต่อ: สาย PUR ยาว 0.3 เมตร
• คอนเนคเตอร์: M8 พร้อมแหวนล็อกหมุนได้ (Turnable Coupling Ring)
• การต่อขั้ว: Pin 1 (L+), Pin 3 (L-), Pin 4 (Output)
• ระดับการป้องกัน: IP65 / IP67
• อุณหภูมิใช้งาน: -25 ถึง 85°C
• น้ำหนัก: ประมาณ 13 กรัม
• ไฟแสดงสถานะ: LED สีเหลือง

การใช้งาน

• ตรวจจับตำแหน่งลูกสูบแม่เหล็กภายในกระบอกลมนิวแมติกส์
• ตรวจสอบตำแหน่งยืดและหดของกระบอกสูบ
• ใช้งานกับกระบอกลมร่อง C-slot ที่มีลูกสูบแม่เหล็ก
• ติดตั้งแบบ Flush Mountable เพื่อลดการยื่นออกจากร่องเซนเซอร์
• เชื่อมต่อกับ PLC หรือระบบควบคุมที่รองรับเอาต์พุต PNP
• เหมาะสำหรับเครื่องจักรบรรจุภัณฑ์ ระบบลำเลียง และสายการผลิตอัตโนมัติ

ข้อควรทราบ

MK5337 เป็นเซนเซอร์ตรวจจับสนามแม่เหล็กจากลูกสูบภายในกระบอกลม ไม่ใช่เซนเซอร์ตรวจจับโลหะทั่วไป รุ่นนี้มีเอาต์พุต PNP แบบ Normally Open (NO) พร้อมสาย PUR ยาว 0.3 เมตร และคอนเนคเตอร์ M8 แบบมีแหวนล็อกหมุนได้ ไม่ใช่หัวต่อแบบ Snap-fit ควรตรวจสอบขนาดร่อง C-slot ผังการต่อสาย และความเข้ากันได้กับอินพุต PLC ก่อนติดตั้ง หากต้องเดินสายระยะไกลควรเลือกสายต่อ M8 ที่เหมาะสม
