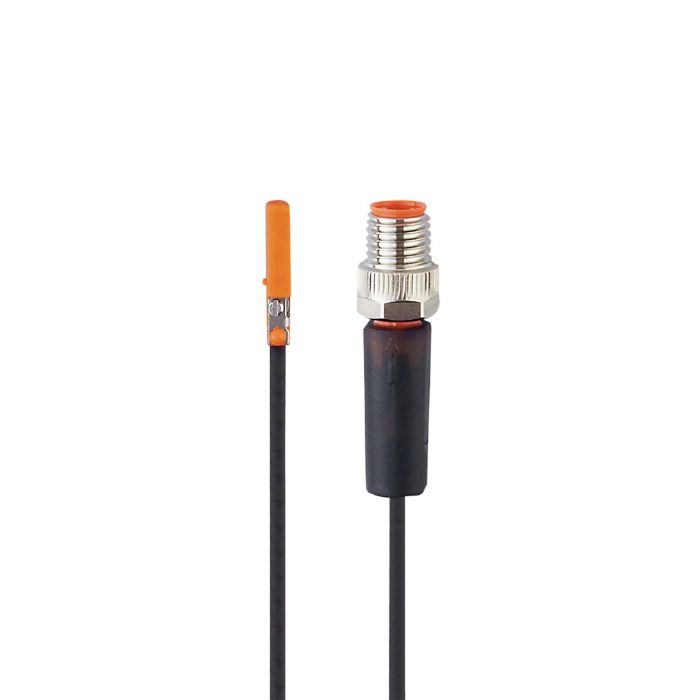

MK5302 \ Cylinder sensors \ PNP \ NO \ 17.5 x 2.8 x 7.7 mm\Cable PUR 0.3 m + M8 Connector

รายละเอียดสินค้า ifm MK5302 C-slot Cylinder Sensor

ifm MK5302 เป็นเซนเซอร์ตรวจจับตำแหน่งกระบอกลม (C-slot Cylinder Sensor) ใช้เทคโนโลยี GMR (Giant Magnetoresistive) ตรวจจับสนามแม่เหล็กจากลูกสูบภายในกระบอกลมโดยไม่ต้องสัมผัสวัตถุ มีเอาต์พุต PNP แบบ Normally Open (NO) ตัวเรือนขนาดกะทัดรัด เหมาะสำหรับกระบอกลมร่อง C-slot รวมถึงกระบอกลมระยะชักสั้นและอุปกรณ์จับยึดขนาดเล็ก พร้อมสาย PUR ยาว 0.3 เมตร และคอนเนคเตอร์ M8 แบบนอตล็อกหมุนได้ เหมาะสำหรับระบบนิวแมติกส์และเครื่องจักรอัตโนมัติ

คุณสมบัติเด่น

• เซนเซอร์ตรวจจับตำแหน่งลูกสูบแม่เหล็กสำหรับกระบอกลมร่อง C-slot
• ใช้เทคโนโลยี GMR ตรวจจับโดยไม่ต้องสัมผัสลูกสูบโดยตรง
• เอาต์พุต PNP แบบ Normally Open (NO)
• ความไวต่อสนามแม่เหล็ก 2.8 mT
• ความถี่การสวิตช์สูง 10,000 Hz
• รองรับความเร็วการเคลื่อนที่ของลูกสูบมากกว่า 10 m/s
• ตัวเรือนขนาดเล็ก 17.5 x 2.8 x 7.7 มม.
• มีตัวยึดแบบ Self-locking สำหรับการติดตั้งและปรับตำแหน่ง
• รองรับการติดตั้งแบบ Non-flush Mountable
• มีระบบป้องกันการลัดวงจร โหลดเกิน และการต่อขั้วไฟฟ้ากลับด้าน
• มีไฟ LED สีเหลืองแสดงสถานะการสวิตช์
• ระดับการป้องกัน IP65 และ IP67
• สาย PUR ยาว 0.3 เมตร พร้อมคอนเนคเตอร์ M8 แบบ 3 พิน และนอตล็อกหมุนได้

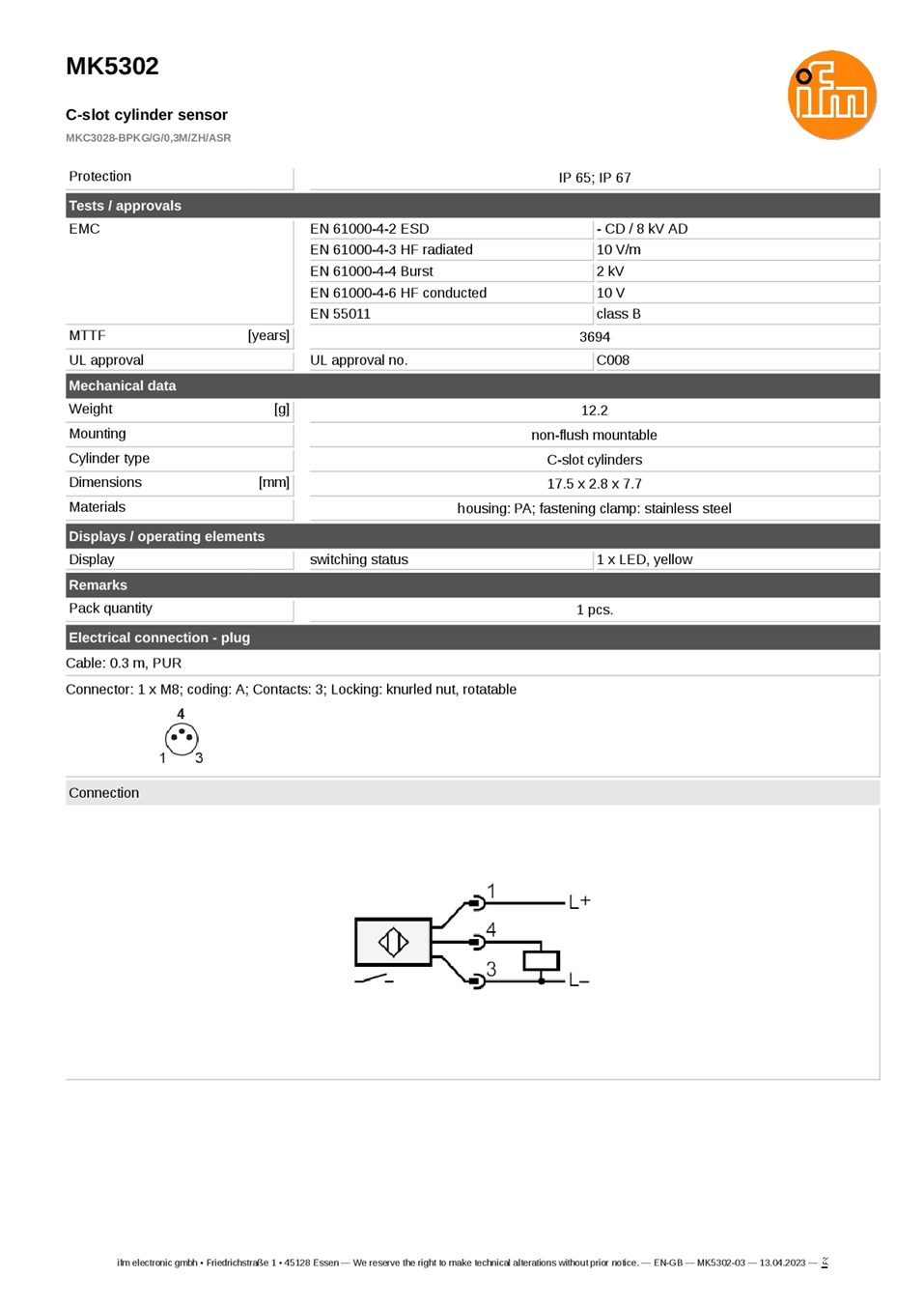

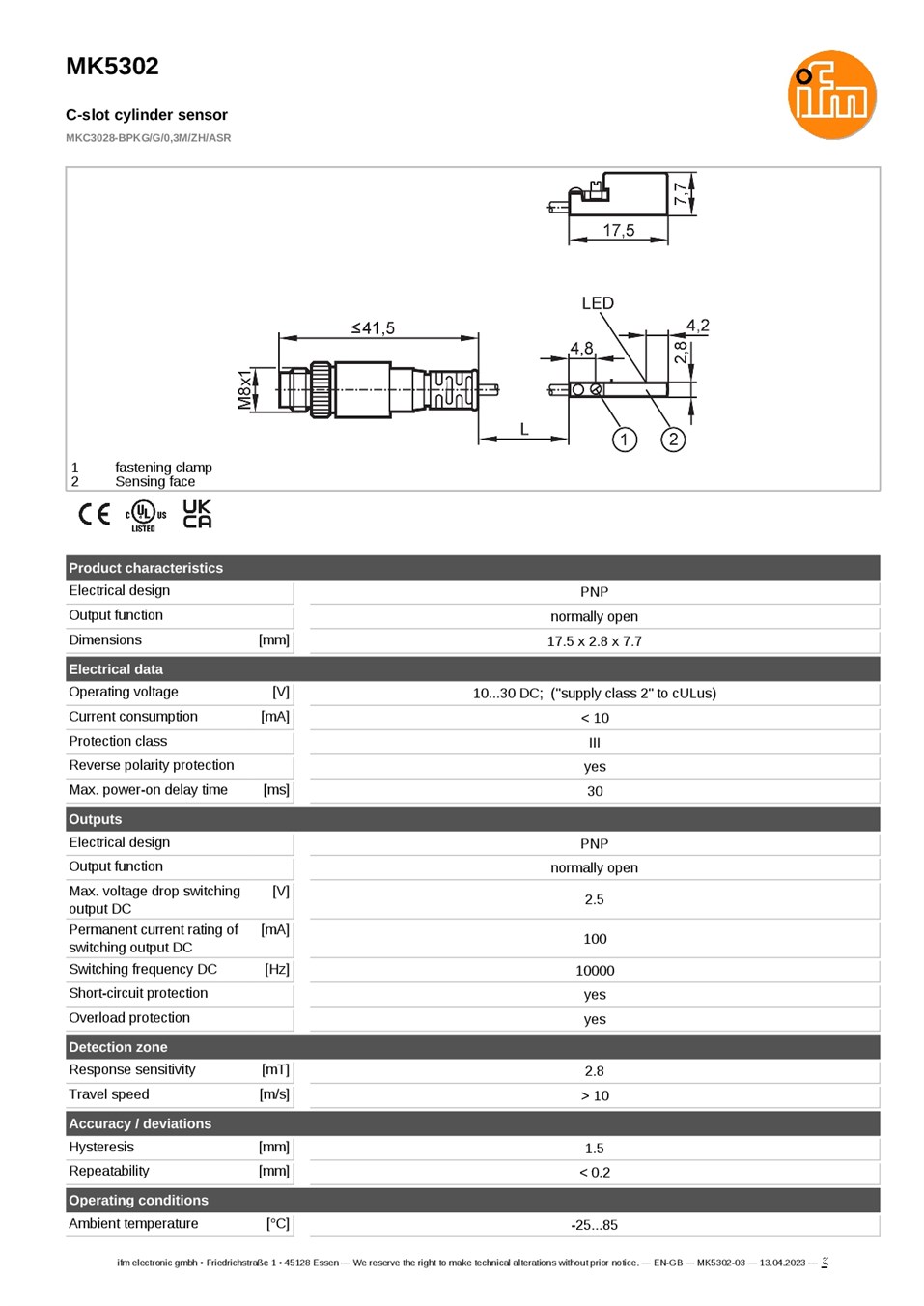

ข้อมูลทางเทคนิค

• แบรนด์: ifm electronic
• รุ่น: MK5302
• รหัสผลิตภัณฑ์: MKC3028-BPKG/G/0,3M/ZH/ASR
• ประเภท: C-slot Cylinder Sensor
• หลักการตรวจจับ: GMR (Giant Magnetoresistive)
• ความไวต่อสนามแม่เหล็ก: 2.8 mT
• แรงดันไฟฟ้า: 10–30 V DC
• กระแสไฟฟ้าที่ใช้: น้อยกว่า 10 mA
• ชนิดเอาต์พุต: PNP
• ฟังก์ชันเอาต์พุต: Normally Open (NO)
• กระแสโหลดสูงสุด: 100 mA
• แรงดันตกคร่อมเอาต์พุตสูงสุด: 2.5 V
• ความถี่การสวิตช์: 10,000 Hz
• ความเร็วลูกสูบ: มากกว่า 10 m/s
• Hysteresis: 1.5 มม.
• Repeatability: น้อยกว่า 0.2 มม.
• ขนาดตัวเรือน: 17.5 x 2.8 x 7.7 มม.
• วัสดุตัวเรือน: PA (Polyamide)
• วัสดุแคลมป์ยึด: Stainless Steel
• รูปแบบติดตั้ง: C-slot / Non-flush Mountable
• การเชื่อมต่อ: สาย PUR ยาว 0.3 เมตร
• คอนเนคเตอร์: M8, 3 Pin, A-coded พร้อม Rotatable Knurled Nut
• ระดับการป้องกัน: IP65 / IP67
• อุณหภูมิใช้งาน: -25 ถึง 85°C
• น้ำหนัก: 12.2 กรัม
• ไฟแสดงสถานะ: LED สีเหลือง 1 ดวง

การใช้งาน

• ตรวจจับตำแหน่งลูกสูบแม่เหล็กภายในกระบอกลมนิวแมติกส์
• ตรวจสอบตำแหน่งยืดและหดของกระบอกลม
• ใช้งานกับกระบอกลมร่อง C-slot และอุปกรณ์จับยึดขนาดเล็ก
• เชื่อมต่อกับ PLC ที่รองรับสัญญาณเอาต์พุต PNP
• เหมาะสำหรับระบบลำเลียง เครื่องจักรบรรจุภัณฑ์ และสายการผลิตอัตโนมัติ

ข้อควรทราบ

MK5302 เป็นเซนเซอร์ตรวจจับสนามแม่เหล็กจากลูกสูบภายในกระบอกลม ไม่ใช่เซนเซอร์ตรวจจับโลหะทั่วไป รุ่นนี้ใช้เอาต์พุต PNP แบบ Normally Open (NO) พร้อมสาย PUR ยาว 0.3 เมตร และคอนเนคเตอร์ M8 แบบ 3 พิน มีนอตล็อกหมุนได้ ไม่ใช่หัวต่อแบบ Snap-fit ควรตรวจสอบขนาดร่อง C-slot รูปแบบการติดตั้ง Non-flush ผังการต่อสาย และความเข้ากันได้กับอินพุต PLC ก่อนใช้งาน
