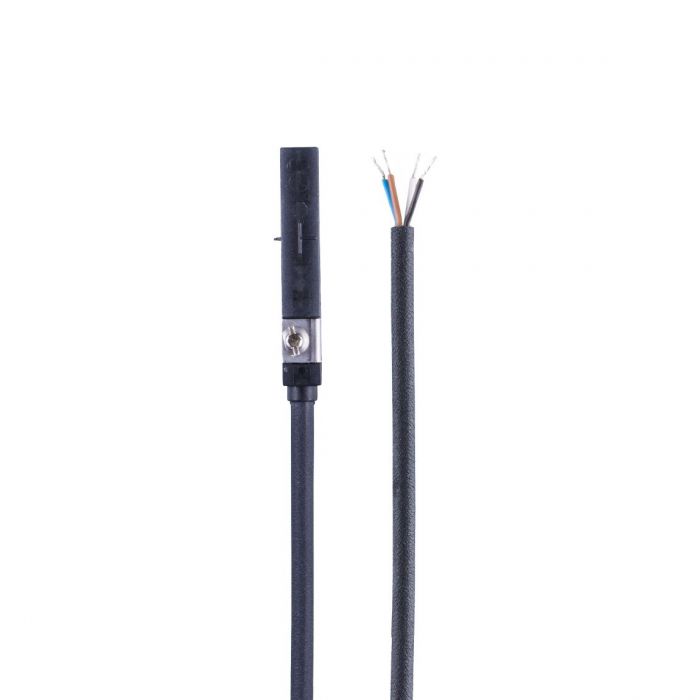

MK5245 \ Cylinder sensors \ PNP \ NO \ 25 x 5 x 6.5 mm\Cable 2 m

รายละเอียดสินค้า ifm MK5245

ifm MK5245 เป็นเซนเซอร์ตรวจจับตำแหน่งลูกสูบแม่เหล็กสำหรับกระบอกสูบที่มีร่อง T-slot ใช้หลักการ AMR ตรวจจับแบบไม่สัมผัส ให้เอาต์พุต PNP แบบ Normally Open (NO) พร้อมไฟ LED ช่วยปรับตำแหน่งปลายชัก และสายยาว 2 เมตร เหมาะสำหรับส่งสัญญาณตำแหน่งเข้าสู่ PLC ในระบบอัตโนมัติ

คุณสมบัติเด่น

• ตัวเรือนขนาดกะทัดรัด ติดตั้งแบบฝังในร่อง T-slot
• ไฟ LED สีเหลืองแสดงสถานะการสวิตช์ และกะพริบเพื่อช่วยปรับตำแหน่งติดตั้ง
• ไฟ LED สีเขียวแสดงสถานะการทำงาน ช่วยตรวจสอบอุปกรณ์ได้สะดวก
• เอาต์พุต PNP แบบ NO รองรับกระแสโหลดต่อเนื่องสูงสุด 100 mA
• ป้องกันการต่อกลับขั้ว การลัดวงจร และโหลดเกิน

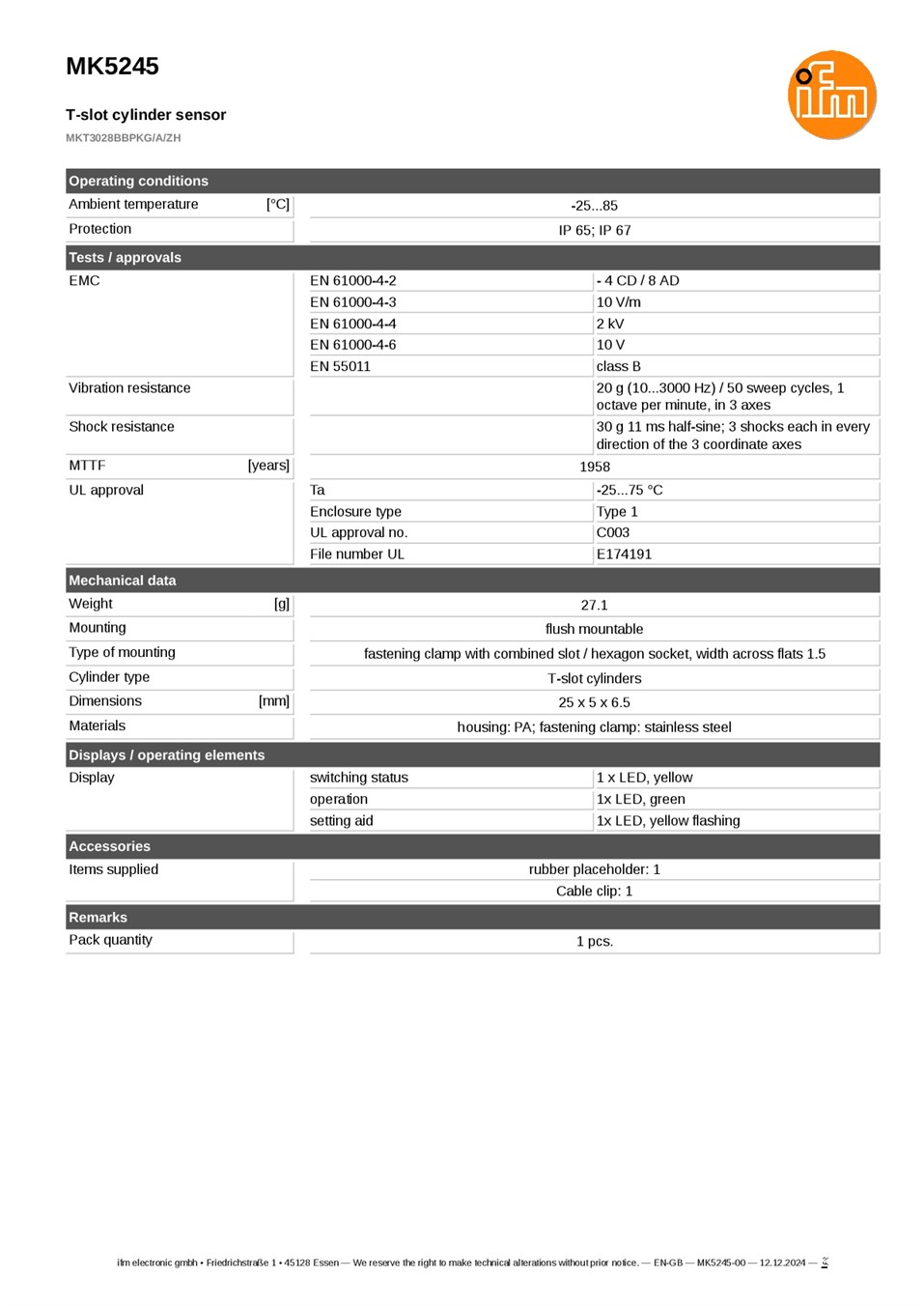

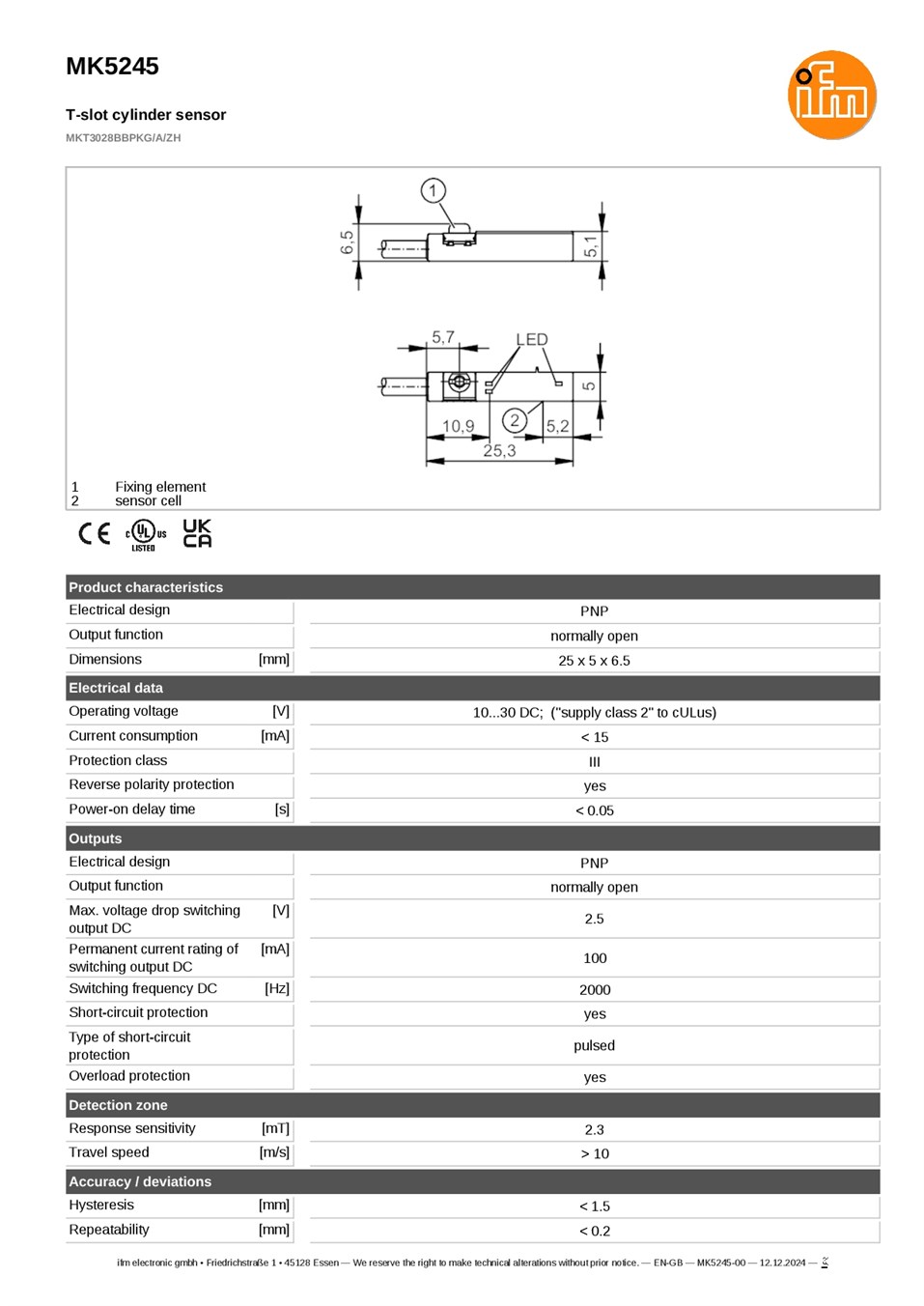

ข้อมูลทางเทคนิค

• รุ่น: MK5245
• หลักการตรวจจับ: AMR
• ประเภทกระบอกสูบ: T-slot
• แรงดันไฟเลี้ยง: 10–30 VDC
• กระแสไฟที่อุปกรณ์ใช้: น้อยกว่า 15 mA
• เอาต์พุต: PNP แบบ Normally Open (NO)
• กระแสโหลดต่อเนื่องสูงสุด: 100 mA
• ความถี่สวิตช์: 2,000 Hz
• ความไวในการตรวจจับสนามแม่เหล็ก: 2.3 mT
• ฮิสเทอรีซิส: น้อยกว่า 1.5 mm
• ความแม่นยำในการตรวจจับซ้ำ: น้อยกว่า 0.2 mm
• ขนาด: 25 × 5 × 6.5 mm
• วัสดุตัวเรือน: PA พร้อมชุดยึดสเตนเลส
• อุณหภูมิแวดล้อมขณะใช้งาน: -25 ถึง 85°C
• ระดับการป้องกัน: IP65 / IP67
• การเชื่อมต่อ: สายยาว 2 เมตร แบบ 3 สาย ขนาด 0.14 mm²

การใช้งาน

ใช้ตรวจสอบตำแหน่งลูกสูบในกระบอกสูบนิวเมติกแบบ T-slot สำหรับเครื่องจักรอัตโนมัติ ระบบจับยึด และสายการผลิต เพื่อควบคุมลำดับการเคลื่อนที่ผ่าน PLC

ข้อควรทราบ

ตรวจสอบขนาดร่องและความเหมาะสมของแม่เหล็กภายในลูกสูบก่อนติดตั้ง หากไฟช่วยตั้งตำแหน่งกะพริบ ให้ปรับเซนเซอร์เข้าสู่บริเวณสวิตช์ที่เหมาะสมตามคู่มือ และตรวจสอบว่าอินพุต PLC รองรับสัญญาณ PNP แบบ NO
