MK5130 \ Cylinder sensors \ PNP \ NO \ 25 x 5 x 6.5 mm\Cable PUR 0.5 m + M12 Connector

รายละเอียดสินค้า ifm MK5130

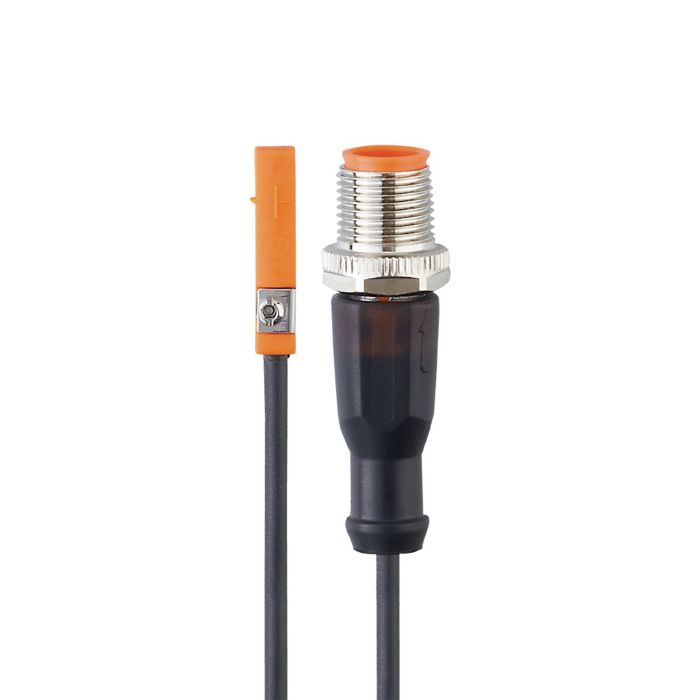

ifm MK5130 เป็นเซนเซอร์ตรวจจับตำแหน่งลูกสูบแม่เหล็กสำหรับกระบอกสูบที่มีร่อง T-slot ใช้หลักการ GMR ตรวจจับแบบไม่สัมผัส ให้เอาต์พุต PNP แบบ Normally Open (NO) พร้อมสาย PUR ยาว 0.5 เมตรและหัวต่อ M12 แบบน็อตหมุนได้ เหมาะสำหรับส่งสัญญาณตำแหน่งเข้าสู่ PLC ในเครื่องจักรอัตโนมัติ

คุณสมบัติเด่น

• ติดตั้งแบบฝังในร่อง T-slot โดยใส่เซนเซอร์จากด้านบนของร่องได้
• ชุดยึดช่วยให้ติดตั้งและปรับตำแหน่งตรวจจับได้สะดวก
• ความถี่สวิตช์ 10,000 Hz รองรับงานตรวจจับที่ต้องการการตอบสนองรวดเร็ว
• เอาต์พุตรองรับกระแสโหลดต่อเนื่องสูงสุด 200 mA
• ไฟ LED สีเหลืองแสดงสถานะการสวิตช์
• ป้องกันการต่อกลับขั้ว การลัดวงจร และโหลดเกิน

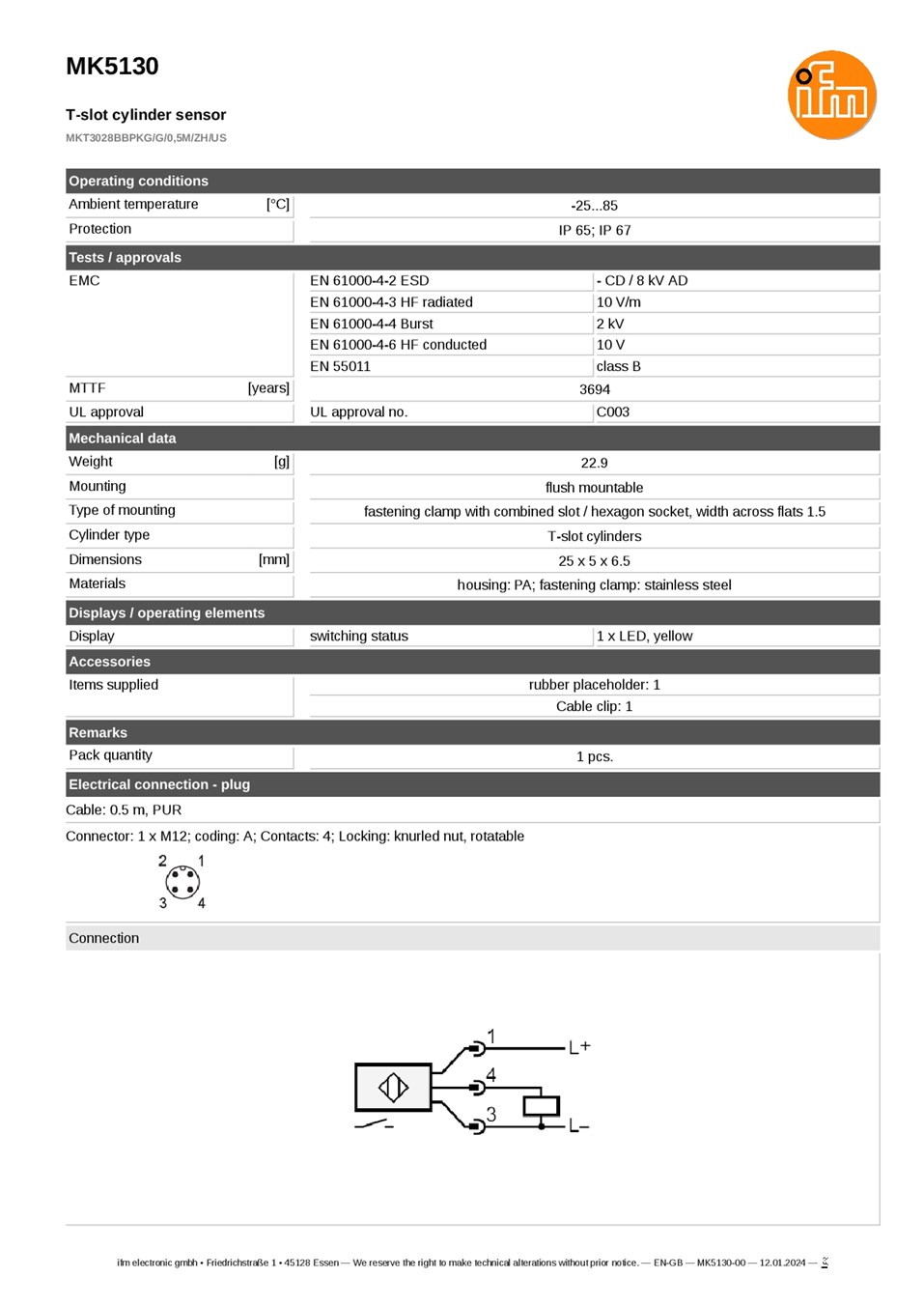

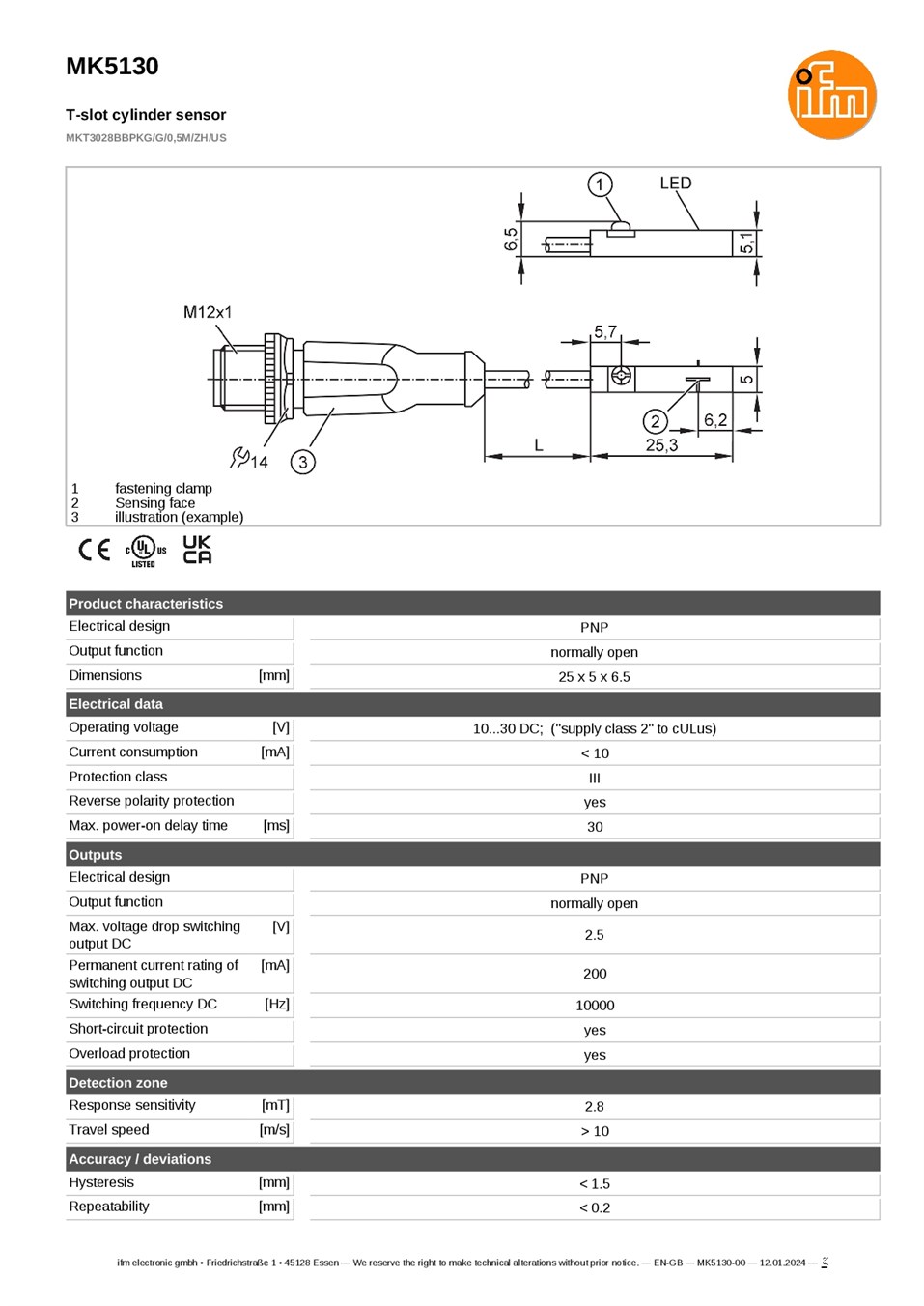

ข้อมูลทางเทคนิค

• รุ่น: MK5130
• หลักการตรวจจับ: GMR
• ประเภทกระบอกสูบ: T-slot
• แรงดันไฟเลี้ยง: 10–30 VDC
• กระแสไฟที่อุปกรณ์ใช้: น้อยกว่า 10 mA
• เอาต์พุต: PNP แบบ Normally Open (NO)
• กระแสโหลดต่อเนื่องสูงสุด: 200 mA
• ความถี่สวิตช์: 10,000 Hz
• ความไวในการตรวจจับสนามแม่เหล็ก: 2.8 mT
• ฮิสเทอรีซิส: น้อยกว่า 1.5 mm
• ความแม่นยำในการตรวจจับซ้ำ: น้อยกว่า 0.2 mm
• ขนาด: 25 × 5 × 6.5 mm
• วัสดุตัวเรือน: PA พร้อมชุดยึดสเตนเลส
• อุณหภูมิแวดล้อมขณะใช้งาน: -25 ถึง 85°C
• ระดับการป้องกัน: IP65 / IP67
• การเชื่อมต่อ: สาย PUR ยาว 0.5 เมตร พร้อมหัวต่อ M12 แบบ A-coded จำนวน 4 ขา ชนิดน็อตหมุนได้

การใช้งาน

ใช้ตรวจสอบตำแหน่งลูกสูบในกระบอกสูบนิวเมติกแบบ T-slot สำหรับเครื่องจักรอัตโนมัติ ระบบจับยึด และสายการผลิต โดยส่งสัญญาณตำแหน่งเข้าสู่ PLC เพื่อควบคุมลำดับการเคลื่อนที่

ข้อควรทราบ

ตรวจสอบขนาดร่องและความเหมาะสมของแม่เหล็กภายในลูกสูบก่อนติดตั้ง เลือกสายต่อ M12 ที่มีการจัดขาตรงกับอุปกรณ์ และตรวจสอบว่าอินพุต PLC รองรับสัญญาณ PNP แบบ NO
