MFH204 \ Magnetic sensors \ Range 1.8 \ PNP \ NC \ M12 \ Connector M12

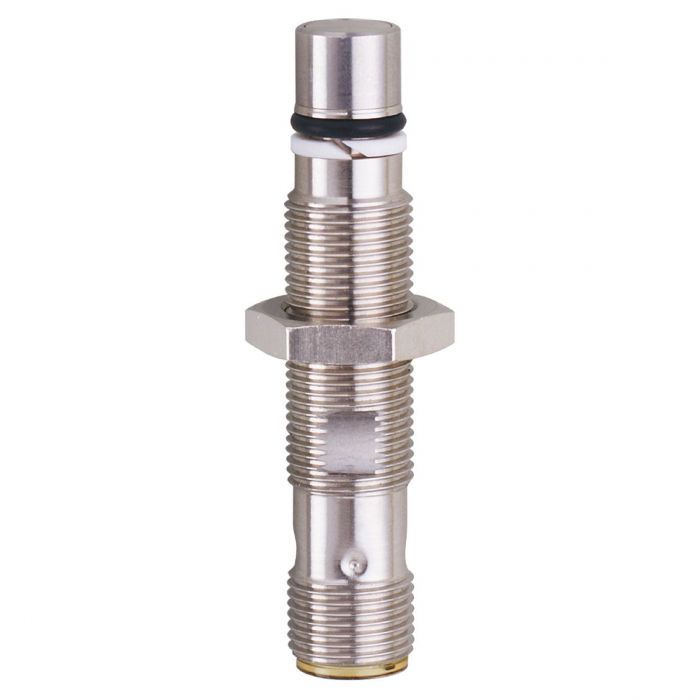

รายละเอียดสินค้า ifm MFH204 Hydraulic Cylinder Position Sensor

ifm MFH204 เป็นเซนเซอร์ตรวจจับตำแหน่งสำหรับกระบอกไฮดรอลิก (Pressure-resistant Position Sensor) ใช้ตรวจจับโลหะกลุ่มเหล็กโดยไม่ต้องสัมผัสวัตถุ มีระยะตรวจจับ 1.8 มม. พร้อมเอาต์พุต PNP แบบ Normally Closed (NC) ตัวเรือน Full-Metal ผลิตจากสเตนเลส รองรับแรงดันใช้งาน 500 bar เหมาะสำหรับระบบไฮดรอลิกแรงดันสูงในงานอุตสาหกรรม

คุณสมบัติเด่น

• ตรวจจับตำแหน่งโลหะกลุ่มเหล็กภายในกระบอกไฮดรอลิก
• ระยะตรวจจับ 1.8 มม.
• เอาต์พุต PNP แบบ Normally Closed (NC)
• ตัวเรือน Full-Metal แข็งแรง ทนทาน
• รองรับแรงดันใช้งาน 500 bar
• ทนแรงดันสูงสุดชั่วขณะ 1,000 bar
• ติดตั้งแบบ Flush Mountable ได้
• ระดับการป้องกัน IP65, IP68 และ IP69K
• เชื่อมต่อผ่านคอนเนคเตอร์ M12 แบบ A-coded

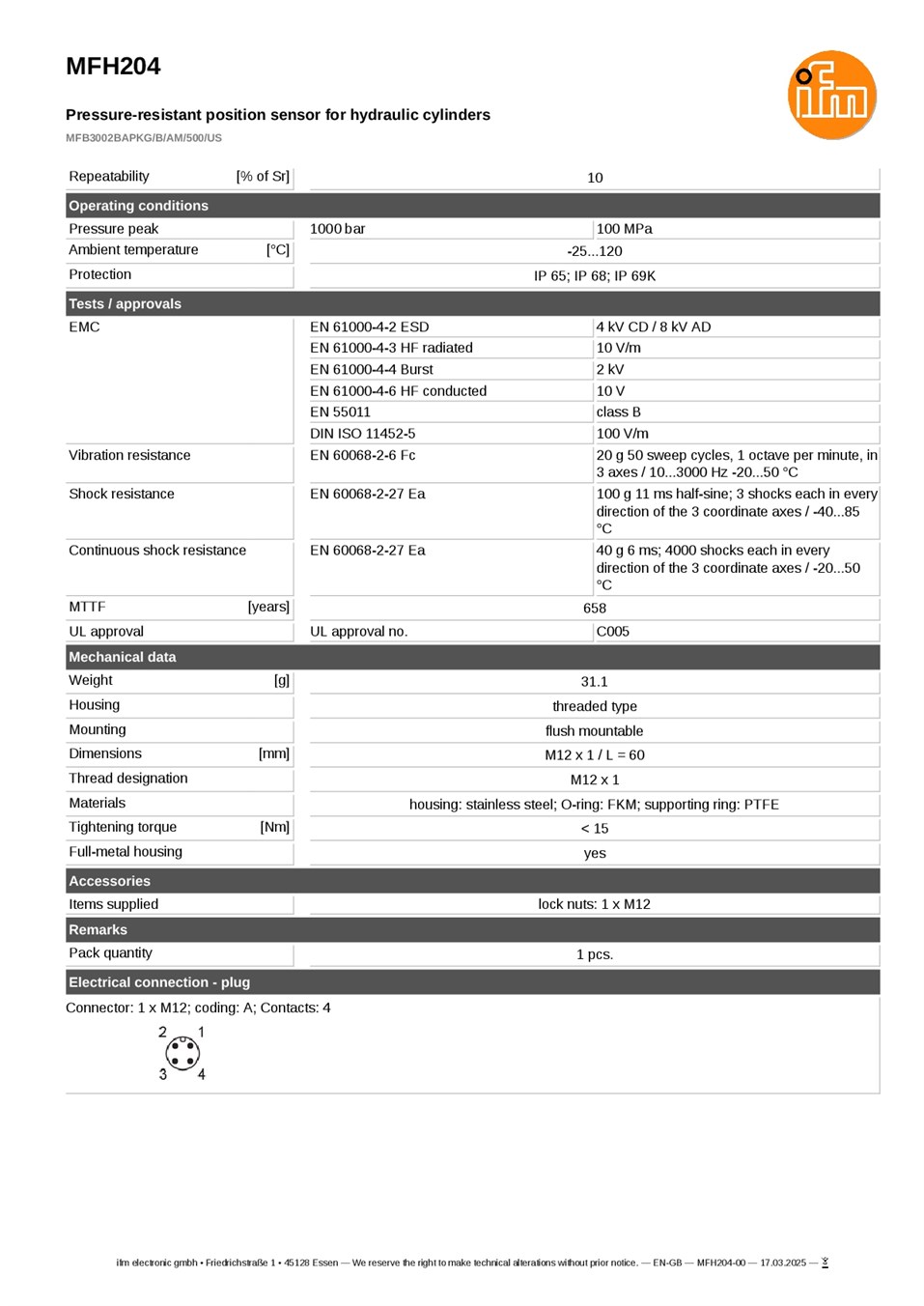

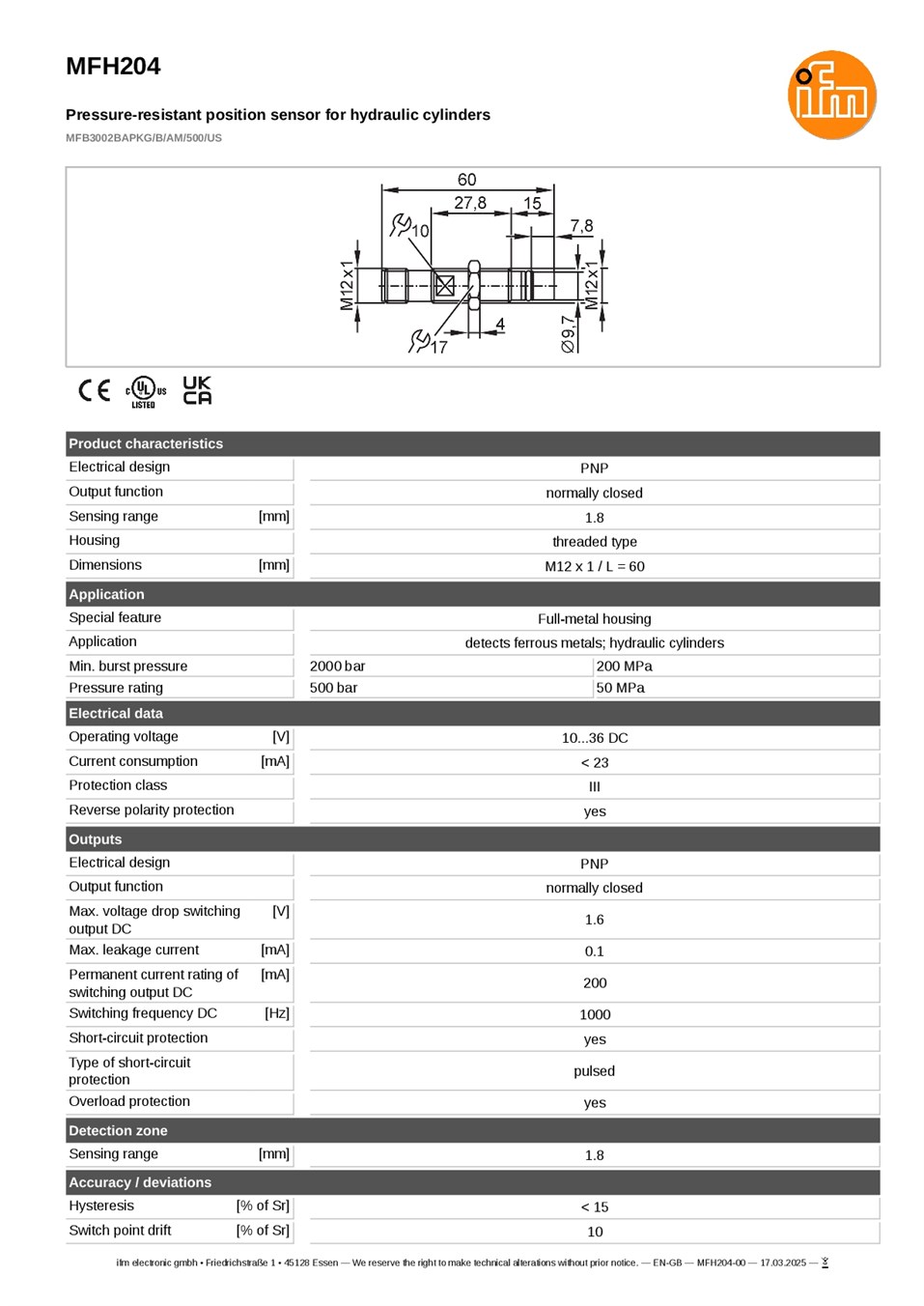

ข้อมูลทางเทคนิค

• แบรนด์: ifm electronic
• รุ่น: MFH204
• รหัส: MFB3002BAPKG/B/AM/500/US
• ประเภท: Pressure-resistant Position Sensor
• วัตถุที่ตรวจจับ: โลหะกลุ่มเหล็ก (Ferrous Metals)
• ระยะตรวจจับ: 1.8 มม.
• แรงดันไฟฟ้า: 10–36 V DC
• เอาต์พุต: PNP / Normally Closed (NC)
• กระแสโหลดสูงสุด: 200 mA
• ความถี่การสวิตช์: 1,000 Hz
• ขนาดตัวเรือน: M12 x 1 / ยาว 60 มม.
• วัสดุตัวเรือน: Stainless Steel
• วัสดุซีล: FKM / PTFE Supporting Ring
• การเชื่อมต่อ: M12 Connector, 4 Pins, A-coded
• รูปแบบติดตั้ง: Flush Mountable
• แรงดันใช้งาน: 500 bar
• แรงดันสูงสุดชั่วขณะ: 1,000 bar
• แรงดันแตกขั้นต่ำ: 2,000 bar
• ระดับการป้องกัน: IP65 / IP68 / IP69K
• อุณหภูมิใช้งาน: -25 ถึง 120°C

การใช้งาน

• ตรวจจับตำแหน่งลูกสูบภายในกระบอกไฮดรอลิก
• ตรวจสอบตำแหน่งชิ้นส่วนโลหะในระบบไฮดรอลิก
• ใช้งานร่วมกับ PLC และระบบควบคุมอัตโนมัติ
• เหมาะสำหรับเครื่องจักรอุตสาหกรรมที่ทำงานภายใต้แรงดันสูง

ข้อควรทราบ

MFH204 เป็นเซนเซอร์ตรวจจับโลหะกลุ่มเหล็กสำหรับกระบอกไฮดรอลิก ไม่ใช่เซนเซอร์ตรวจจับสนามแม่เหล็กทั่วไป รุ่นนี้ใช้เอาต์พุต PNP แบบ Normally Closed (NC) และคอนเนคเตอร์ M12 ไม่ใช่สาย PUR ติดตัวเซนเซอร์ ควรตรวจสอบการเชื่อมต่อและตำแหน่งติดตั้งก่อนใช้งาน โดยแรงดันใช้งานปกติอยู่ที่ 500 bar ไม่ควรใช้ค่าแรงดันแตกขั้นต่ำ 2,000 bar เป็นแรงดันใช้งานต่อเนื่อง
