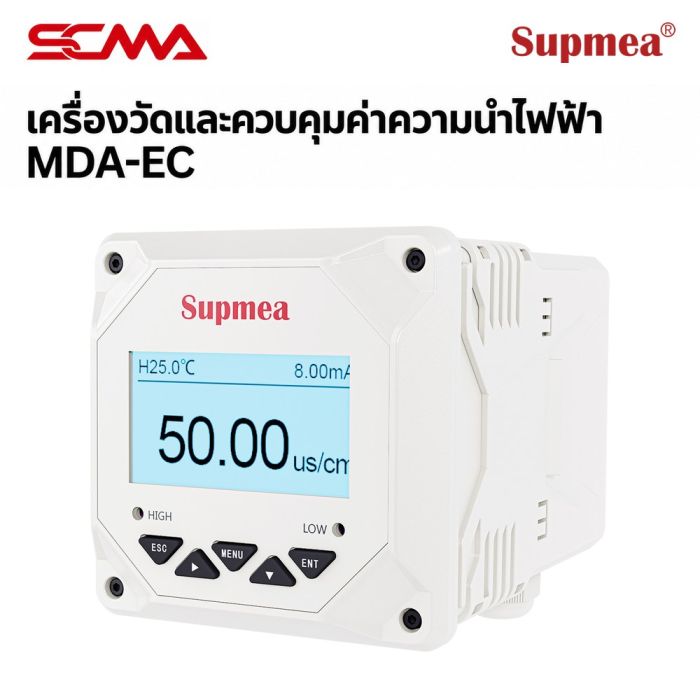

MDA-EC CONDUCTIVITY CONTROLLER SUPMEA

รายละเอียด MDA-EC SUPMEA เครื่องวัดและควบคุมค่าความนำไฟฟ้า Conductivity Controller

MDA-EC SUPMEA เครื่องวัดและควบคุมค่าความนำไฟฟ้าแบบติดตั้งบนแผง รองรับโหมดการวัด EC, TDS, ค่าความต้านทานจำเพาะ (ER) และอุณหภูมิ โดยย่านการวัดขึ้นอยู่กับอิเล็กโทรดที่เลือกใช้ จอ LCD ขนาด 2.4 นิ้วพร้อมไฟ Backlight มีระบบชดเชยอุณหภูมิแบบอัตโนมัติหรือกำหนดเอง ตั้งค่าการแจ้งเตือนสูงหรือต่ำได้ พร้อมเอาต์พุตรีเลย์ เอาต์พุตแอนะล็อก 4–20mA และการสื่อสาร RS-485 Modbus RTU สำหรับเชื่อมต่อระบบตรวจวัดและควบคุม

คุณสมบัติ MDA-EC SUPMEA

• รองรับโหมดการวัด EC, TDS, ค่าความต้านทานจำเพาะ และอุณหภูมิ
• ย่านการวัดค่าความนำไฟฟ้าขึ้นอยู่กับค่า Cell Constant ของอิเล็กโทรด
• จอ LCD ขนาด 2.4 นิ้วพร้อมไฟ Backlight
• ชดเชยอุณหภูมิแบบอัตโนมัติ (ATC) หรือกำหนดเอง
• รองรับเซนเซอร์อุณหภูมิ NTC10K และ Pt1000
• ตั้งค่าแจ้งเตือนแบบ High Alarm หรือ Low Alarm ได้
• เอาต์พุตรีเลย์รองรับโหลด 3A/250VAC
• เอาต์พุตแอนะล็อก 4–20mA แบบแยกวงจร สามารถตั้งค่าช่วงส่งสัญญาณได้
• สื่อสารผ่าน RS-485 Modbus RTU

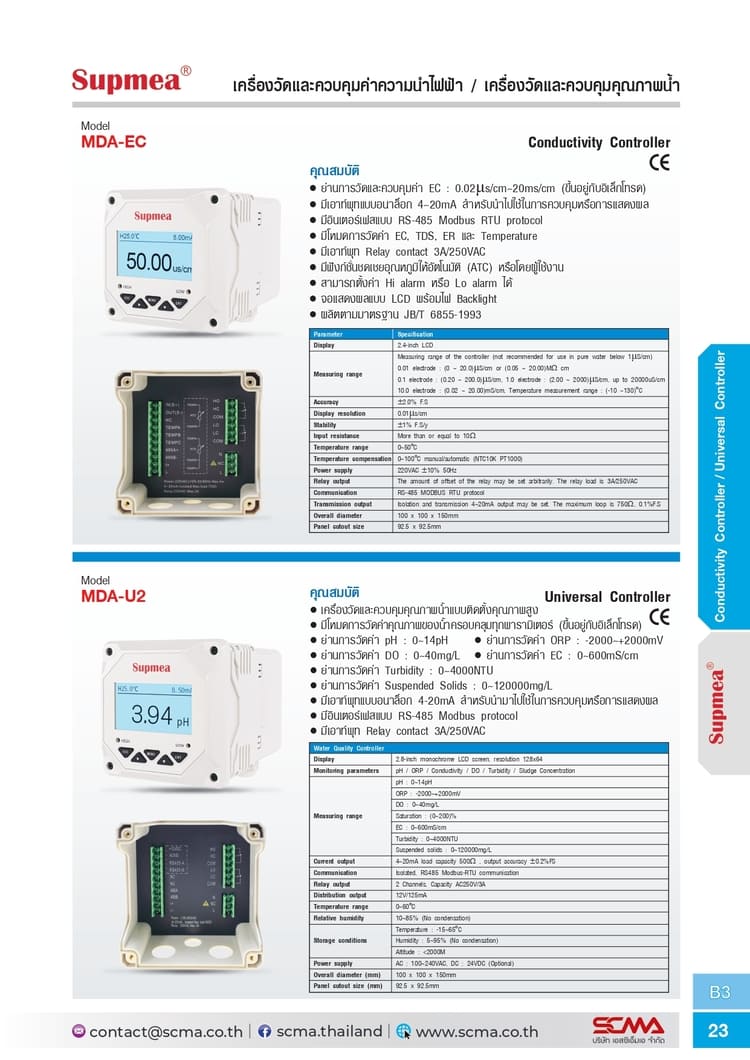

• แคตตาล็อกระบุการผลิตตามมาตรฐาน JB/T 6855-1993

ย่านการวัด MDA-EC SUPMEA

• อิเล็กโทรด K=0.01: EC 0–20.0 µS/cm หรือค่าความต้านทานจำเพาะ 0.05–20.00 MΩ·cm
• อิเล็กโทรด K=0.1: EC 0.20–200.0 µS/cm
• อิเล็กโทรด K=1.0: EC 2.00–2000 µS/cm โดยแคตตาล็อกระบุว่าสามารถขยายย่านได้สูงสุด 20000 µS/cm
• อิเล็กโทรด K=10.0: EC 0.02–20.00 mS/cm
• ย่านการวัดอุณหภูมิ: -10 ถึง 130°C

ข้อมูลทางเทคนิค MDA-EC SUPMEA

• จอแสดงผล: LCD ขนาด 2.4 นิ้ว
• ความเที่ยงตรง: ±2.0% F.S.
• ความละเอียดการแสดงผล: 0.01 µS/cm ตามที่ระบุในแคตตาล็อก
• เสถียรภาพ: ±1% F.S./ปี
• อุณหภูมิการใช้งานตัวเครื่อง: 0–50°C
• ช่วงชดเชยอุณหภูมิ: 0–100°C แบบกำหนดเองหรืออัตโนมัติ
• เซนเซอร์อุณหภูมิที่รองรับ: NTC10K / Pt1000
• เอาต์พุตรีเลย์: รองรับโหลด 3A/250VAC
• เอาต์พุตส่งสัญญาณ: 4–20mA แบบแยกวงจร
• โหลดสูงสุดของวงจรเอาต์พุตกระแส: 750Ω
• ความเที่ยงตรงเอาต์พุตกระแส: 0.1% F.S.
• การสื่อสาร: RS-485 Modbus RTU
• แหล่งจ่ายไฟ: 220VAC ±10%, 50Hz

ขนาดและการติดตั้ง MDA-EC SUPMEA

• ขนาดตัวเครื่อง: 100 × 100 × 150 มิลลิเมตร
• ขนาดช่องเจาะแผง: 92.5 × 92.5 มิลลิเมตร
• รูปแบบการติดตั้ง: ติดตั้งบนแผง

แนวทางการใช้งาน MDA-EC SUPMEA

• ตรวจติดตามค่าความนำไฟฟ้าของน้ำในกระบวนการผลิต
• ตรวจวัดและแจ้งเตือนค่า EC ในระบบบำบัดน้ำ
• ส่งค่าการวัดไปยังระบบควบคุมหรือจอแสดงผลผ่านสัญญาณ 4–20mA
• เชื่อมต่อระบบตรวจติดตามผ่าน RS-485 Modbus RTU

ข้อควรพิจารณาก่อนเลือกใช้งาน

• เลือกอิเล็กโทรดและค่า Cell Constant ให้เหมาะกับย่านการวัดที่ต้องการ
• แคตตาล็อกไม่แนะนำให้ใช้กับน้ำบริสุทธิ์ที่มีค่าความนำไฟฟ้าต่ำกว่า 1 µS/cm
• ย่านการวัดอุณหภูมิ -10 ถึง 130°C แตกต่างจากช่วงชดเชยอุณหภูมิ 0–100°C
• ตรวจสอบความเข้ากันได้ของอิเล็กโทรดและเซนเซอร์อุณหภูมิก่อนเชื่อมต่อ
