LX0024 \ efector 160 \ Level sensors \ LR0300B--BR34A1DKG/US \ RO

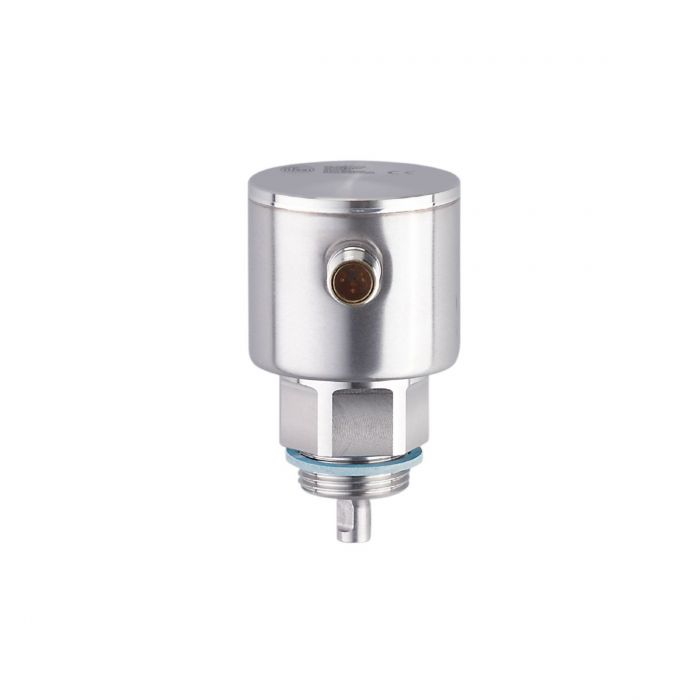

รายละเอียด LX0024 เซนเซอร์วัดระดับของเหลวแบบเรดาร์นำคลื่น ifm efector 160

LX0024 เป็นเซนเซอร์วัดระดับของเหลวแบบต่อเนื่อง (Continuous Level Sensor) จาก ifm ซีรีส์ efector 160 ใช้เทคโนโลยี Guided Wave Radar สำหรับตรวจวัดระดับของเหลวภายในถังโดยอาศัยคลื่นเรดาร์ที่เดินทางไปตามโพรบและสะท้อนกลับจากผิวของเหลว รุ่นนี้ตั้งค่าความยาวโพรบจากโรงงานไว้ที่ 300 มม. มีช่วงตรวจวัด Active Range 260 มม. สำหรับน้ำ และ 240 มม. สำหรับน้ำมัน พร้อม Analog Output 1 ช่อง เลือกสัญญาณ 4-20 mA หรือ 0-10 V ได้ รองรับ IO-Link 1.1 สำหรับเชื่อมต่อระบบควบคุมอัตโนมัติและตรวจสอบค่าระดับของเหลว

คุณสมบัติเด่น

• เซนเซอร์วัดระดับของเหลวแบบต่อเนื่องด้วยเทคโนโลยี Guided Wave Radar
• ตั้งค่าความยาวโพรบจากโรงงาน 300 มม. รองรับการกำหนดความยาว 100-1600 มม.
• ช่วงตรวจวัด Active Range 260 มม. สำหรับน้ำ และ 240 มม. สำหรับน้ำมัน
• Analog Output 1 ช่อง เลือกสัญญาณ 4-20 mA หรือ 0-10 V ได้
• รองรับ IO-Link 1.1 สำหรับตั้งค่าและอ่านค่าระดับของเหลว
• ความละเอียดการวัด 1 มม. ความคลาดเคลื่อน ±7 มม.
• เหมาะสำหรับน้ำ น้ำหล่อเย็น น้ำมัน และของเหลวที่มีน้ำหรือน้ำมันเป็นส่วนประกอบ
• ข้อต่อกระบวนการ G3/4 เกลียวนอก
• รองรับอุณหภูมิตัวกลาง -25 ถึง 80°C
• รองรับความดันถัง -1 ถึง 16 bar
• ระดับการป้องกัน IP68 และ IP69K

ข้อมูลทางเทคนิค

• แบรนด์: ifm electronic
• รุ่น: LX0024
• รหัสผลิตภัณฑ์: LR0300B--BR34A1DKG/US
• ประเภท: Continuous Level Sensor
• หลักการวัด: Guided Wave Radar
• ความยาวโพรบที่ตั้งค่าจากโรงงาน: 300 mm
• ช่วงความยาวโพรบที่รองรับ: 100...1600 mm
• ช่วงตรวจวัด Active Range: L - 40 mm สำหรับน้ำ และ L - 60 mm สำหรับน้ำมัน
• Active Range เมื่อ L = 300 mm: 260 mm สำหรับน้ำ และ 240 mm สำหรับน้ำมัน
• ช่วง Inactive Range I1/I2: 30 / 10 mm สำหรับน้ำ และ 30 / 30 mm สำหรับน้ำมัน
• ความละเอียดการวัด: 1 mm
• ความคลาดเคลื่อนในการวัด: ±7 mm
• ความสามารถในการวัดซ้ำ: ±5 mm
• Offset Error: 5 mm
• อัตราการสุ่มตัวอย่าง: 4 Hz
• แรงดันไฟเลี้ยง: 18...30 VDC
• กระแสไฟที่ใช้: น้อยกว่า 25 mA
• จำนวน Digital Output: 1 ช่อง สำหรับ IO-Link
• จำนวน Analog Output: 1 ช่อง
• รูปแบบเอาต์พุตดิจิทัล: PNP
• Analog Current Output: 4...20 mA สามารถกลับทิศทางสัญญาณได้
• Analog Voltage Output: 0...10 V สามารถกลับทิศทางสัญญาณได้
• โหลดสูงสุดสำหรับ Current Output: 500 Ohm
• โหลดขั้นต่ำสำหรับ Voltage Output: 2,000 Ohm
• การสื่อสาร: IO-Link 1.1, COM2 (38.4 kBaud)
• OUT1: IO-Link
• OUT2: Analog Output
• ไม่รองรับ SIO Mode
• อุณหภูมิตัวกลาง: -25...80°C
• อุณหภูมิตัวกลางระยะสั้น: สูงสุด 90°C น้อยกว่า 1 ชั่วโมง
• อุณหภูมิแวดล้อม: -25...60°C
• ความดันถัง: -1...16 bar
• ค่าคงที่ไดอิเล็กทริกของตัวกลาง: ตั้งแต่ 1.8 ขึ้นไป
• วัสดุตัวเรือน: Stainless Steel 304, Stainless Steel 316L, FKM และ PEI
• วัสดุส่วนสัมผัสตัวกลาง: Stainless Steel 303, Stainless Steel 316L, PTFE, FKM และซีล NBR Reinforced Fibre
• ข้อต่อกระบวนการ: G3/4 External Thread
• ขั้วต่อไฟฟ้า: M12, A-Coded, Gold-Plated Contacts
• ขนาดตัวเรือน: เส้นผ่านศูนย์กลาง 50 มม.
• น้ำหนัก: ประมาณ 430 กรัม
• ระดับการป้องกัน: IP68 / IP69K

การใช้งาน

• ตรวจวัดระดับน้ำภายในถังเก็บของเหลว
• ตรวจสอบระดับน้ำมันหล่อลื่นและน้ำมันไฮดรอลิก
• ตรวจวัดระดับน้ำหล่อเย็นในเครื่องจักรอุตสาหกรรม
• ระบบตรวจสอบระดับของเหลวในกระบวนการผลิต
• ระบบควบคุมการเติมและระบายของเหลวอัตโนมัติ
• ระบบแสดงค่าระดับของเหลวผ่านสัญญาณ Analog
• ระบบควบคุมอัตโนมัติที่เชื่อมต่อ PLC ผ่าน Analog Output หรือ IO-Link

ข้อควรทราบ

LX0024 เป็นเซนเซอร์วัดระดับแบบ Guided Wave Radar โดยตั้งค่าความยาวโพรบจากโรงงานไว้ที่ 300 มม. ควรตรวจสอบความยาวโพรบที่จัดส่งจริงก่อนสั่งซื้อหรือเปลี่ยนการตั้งค่า สำหรับของเหลวที่มีค่าคงที่ไดอิเล็กทริก 1.8-5 เช่น น้ำมัน จำเป็นต้องใช้ Coaxial Pipe เพื่อให้ตรวจวัดได้อย่างเหมาะสม รุ่นนี้มี Analog Output 1 ช่อง สามารถเลือก 4-20 mA หรือ 0-10 V ได้ และมี IO-Link ที่ OUT1 แต่ไม่รองรับ SIO Mode จึงไม่ควรนำ OUT1 ไปใช้งานเป็น Switching Output แบบทั่วไป ควรตรวจสอบชนิดของเหลว ขนาดถัง อุณหภูมิ ความดัน และอุปกรณ์ติดตั้งตามคู่มือผู้ผลิตก่อนใช้งาน
