LX0020 \ efector 160 \ Level sensors \ LMDCE-A12E-QSKG-2/US \ DE

รายละเอียด LX0020 เซนเซอร์ตรวจจับระดับของเหลวแบบจุด ifm efector 160

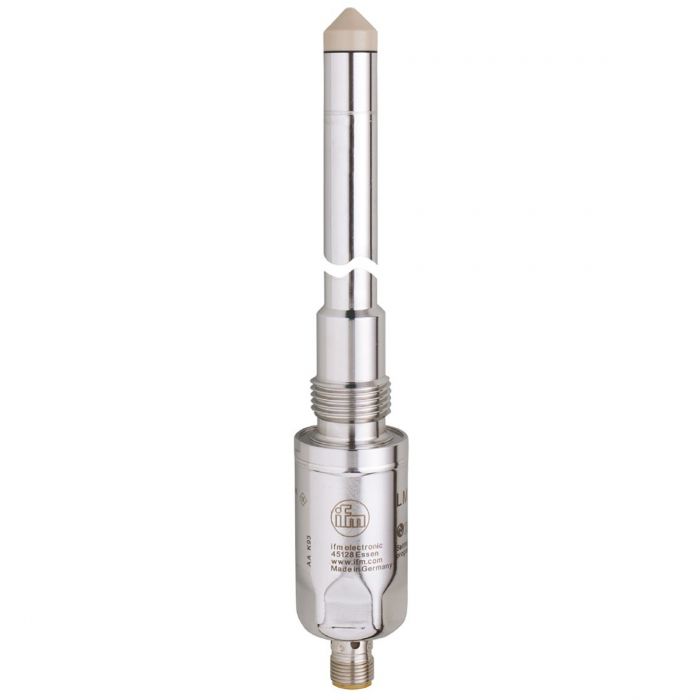

LX0020 เป็นเซนเซอร์ตรวจจับระดับของเหลวแบบจุด (Point Level Sensor) จาก ifm ซีรีส์ efector 160 ใช้หลักการตรวจจับแบบ Capacitive สำหรับตรวจสอบการมีหรือไม่มีของเหลว ณ ตำแหน่งติดตั้ง โดยเฉพาะน้ำมัน ของเหลวที่มีน้ำมันเป็นส่วนประกอบ และสารทำความเย็นที่ผู้ผลิตระบุว่ารองรับ มาพร้อมโพรบยาว 153 มม. มี Digital Switching Output 2 ช่อง รองรับ PNP/NPN และ IO-Link 1.1 สามารถปรับพารามิเตอร์เพื่อแยกแยะตัวกลางและลดผลกระทบจากคราบสะสมหรือฟอง เหมาะสำหรับระบบควบคุมและตรวจสอบระดับของเหลวในถังอุตสาหกรรม

คุณสมบัติเด่น

• เซนเซอร์ตรวจจับระดับของเหลวแบบจุดด้วยหลักการ Capacitive
• โพรบตรวจจับยาว 153 มม.
• Digital Switching Output 2 ช่อง รองรับ PNP/NPN
• ปรับตั้งค่า Normally Open (NO) หรือ Normally Closed (NC) ได้
• รองรับ IO-Link 1.1 สำหรับตั้งค่าและตรวจสอบสถานะ
• ตั้งค่าจากโรงงานสำหรับตัวกลางประเภทน้ำมัน (Oil-Based Media)
• สามารถปรับค่าการตรวจจับให้เหมาะสมกับคุณสมบัติของตัวกลาง
• ช่วยลดการตรวจจับผิดพลาดจากฟองหรือคราบสะสมบนหัวเซนเซอร์
• รองรับน้ำมันและสารทำความเย็นบางประเภท เช่น R134a, R22 และ R717 ตามข้อกำหนดผู้ผลิต
• ข้อต่อกระบวนการ G1/2 เกลียวนอก
• วัสดุตัวเรือนและส่วนสัมผัสตัวกลางประกอบด้วย Stainless Steel และ PEEK
• ระดับการป้องกัน IP68 และ IP69K

ข้อมูลทางเทคนิค

• แบรนด์: ifm electronic
• รุ่น: LX0020
• รหัสผลิตภัณฑ์: LMDCE-A12E-QSKG-2/US
• ประเภท: Point Level Sensor
• หลักการตรวจจับ: Capacitive
• ความยาวโพรบ: 153 mm
• ตัวกลางที่รองรับ: Liquids
• ตัวกลางที่แนะนำ: Oils, Oil-Based Media และสารทำความเย็น R134a, R22, R717
• ค่าเริ่มต้นจากโรงงาน: Oil-Based Media
• แรงดันไฟเลี้ยง: 18...30 VDC
• กระแสไฟที่ใช้: น้อยกว่า 50 mA
• จำนวน Digital Output: 2 ช่อง
• รูปแบบเอาต์พุต: PNP/NPN
• ฟังก์ชันเอาต์พุต: NO/NC ปรับตั้งค่าได้
• รูปแบบเอาต์พุตจากโรงงาน: NPN
• กระแสโหลด Switching Output สูงสุด: 100 mA
• แรงดันตกคร่อมเอาต์พุตสูงสุด: 2.5 V
• เวลาตอบสนอง: น้อยกว่า 0.5 วินาที
• การสื่อสาร: IO-Link 1.1, COM2 (38.4 kBaud)
• รองรับ SIO Mode
• อุณหภูมิตัวกลางสำหรับน้ำมัน: -20...100°C
• อุณหภูมิตัวกลางสำหรับน้ำ: -20...85°C
• อุณหภูมิแวดล้อม: -20...85°C
• ความดันถัง: -1...40 bar
• วัสดุตัวเรือน: Stainless Steel 316L, Stainless Steel 316Ti, PEEK, PEI และ CR
• วัสดุส่วนสัมผัสตัวกลาง: Stainless Steel 316L, Stainless Steel 316Ti, PEEK และ CR
• ข้อต่อกระบวนการ: G1/2 External Thread
• ขนาดตัวเรือน: เส้นผ่านศูนย์กลาง 30 มม. ความยาวรวม 255 มม.
• น้ำหนัก: ประมาณ 279.5 กรัม
• ขั้วต่อไฟฟ้า: M12, A-Coded, 4 Pins, Gold-Plated Contacts
• ไฟแสดงสถานะ: LED สีเขียวและสีเหลือง
• ระดับการป้องกัน: IP68 / IP69K

การใช้งาน

• ตรวจจับระดับน้ำมันหล่อลื่นภายในถังเก็บ
• ตรวจสอบระดับน้ำมันในระบบไฮดรอลิก
• ตรวจจับระดับสารทำความเย็นที่ผู้ผลิตระบุว่ารองรับ
• ระบบแจ้งเตือนระดับของเหลวสูงหรือต่ำ
• ระบบป้องกันถังล้นหรือระดับของเหลวต่ำเกินกำหนด
• ระบบควบคุมปั๊มและการเติมของเหลวอัตโนมัติ
• ระบบตรวจสอบระดับของเหลวในเครื่องจักรอุตสาหกรรม
• ระบบควบคุมที่เชื่อมต่อ PLC ผ่าน Digital Switching Output หรือ IO-Link

ข้อควรทราบ

LX0020 เป็นเซนเซอร์ตรวจจับระดับแบบจุด ไม่ใช่เซนเซอร์วัดระดับต่อเนื่อง จึงไม่มี Analog Output 4-20 mA และไม่สามารถแสดงค่าความสูงของของเหลวภายในถังได้โดยตรง รุ่นนี้มี Digital Switching Output 2 ช่อง และตั้งค่าจากโรงงานสำหรับตัวกลางประเภทน้ำมัน ควรปรับพารามิเตอร์เมื่อต้องการใช้งานกับตัวกลางชนิดอื่น อุณหภูมิตัวกลางที่รองรับแตกต่างกันระหว่างน้ำมันและน้ำ ส่วนการใช้งานกับสารทำความเย็นต้องตรวจสอบความเข้ากันได้ของวัสดุ ความดัน และอุณหภูมิจากเอกสารผู้ผลิตก่อนติดตั้ง
