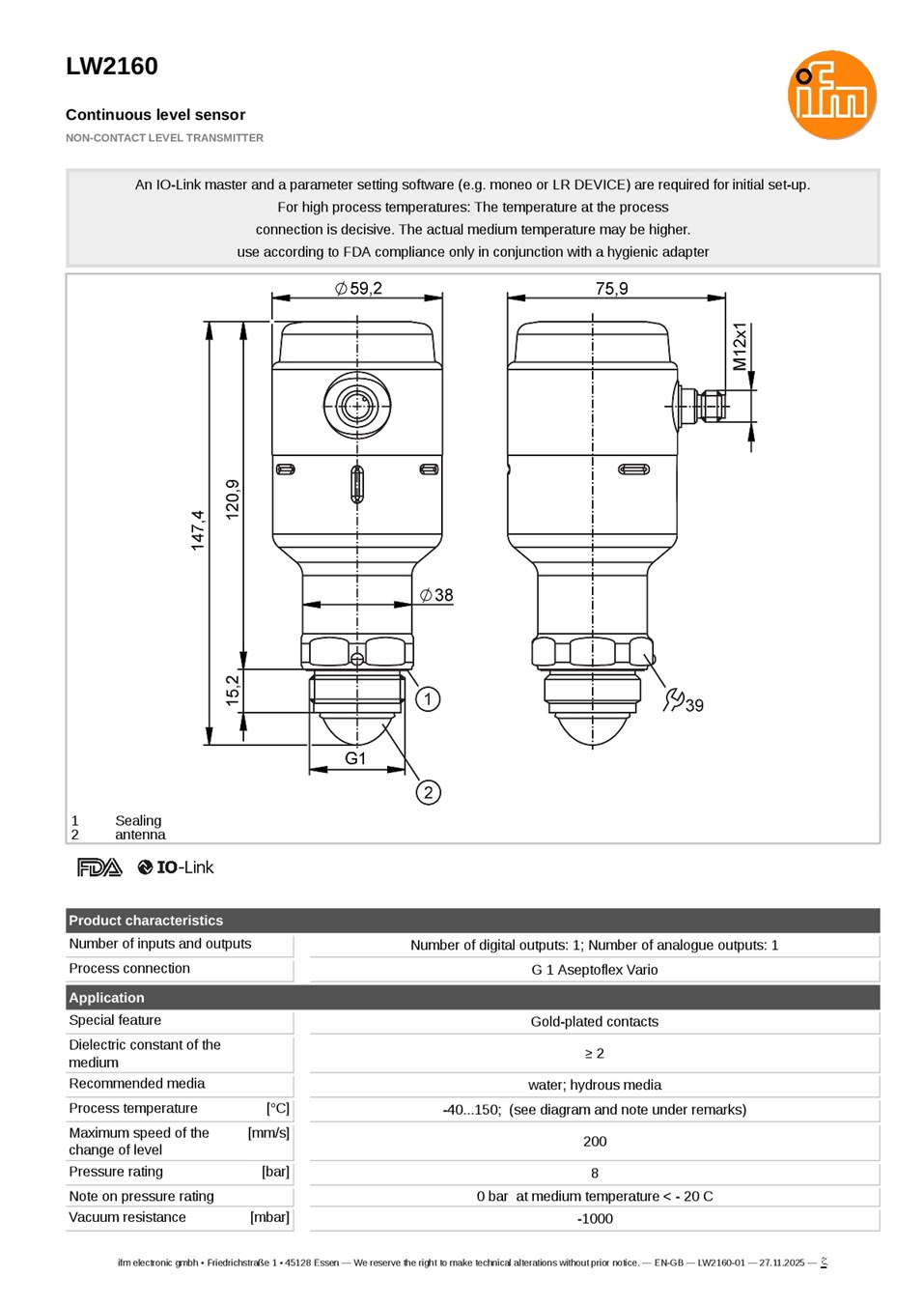

LW2160 \ efector 160 \ Level sensors \ NON-CONTACT LEVEL TRANSMITTER \ SE

รายละเอียด LW2160 เซนเซอร์วัดระดับของเหลวแบบเรดาร์ไม่สัมผัส ifm efector 160

LW2160 เป็นเซนเซอร์วัดระดับของเหลวแบบต่อเนื่อง (Continuous Level Sensor) จาก ifm ซีรีส์ efector 160 ใช้เทคโนโลยีเรดาร์ FMCW 80 GHz สำหรับตรวจวัดระดับของเหลวโดยไม่สัมผัสตัวกลาง รองรับระยะตรวจวัดสูงสุด 10 เมตร ความแม่นยำ ±2 มม. พร้อม Analog Output 4-20 mA, Digital Switching Output และ IO-Link 1.1 เหมาะสำหรับตรวจวัดระดับน้ำและของเหลวที่มีน้ำเป็นส่วนประกอบในถังอุตสาหกรรม รวมถึงกระบวนการผลิตอาหารและเครื่องดื่มที่ต้องการการติดตั้งตามหลักสุขอนามัย

คุณสมบัติเด่น

• เซนเซอร์วัดระดับแบบไม่สัมผัสด้วยเทคโนโลยี FMCW Radar 80 GHz
• ตรวจวัดระดับของเหลวแบบต่อเนื่องได้สูงสุด 10 เมตร
• ความแม่นยำ ±2 มม. และความละเอียด 1 มม.
• ไม่จำเป็นต้องใช้โพรบสัมผัสของเหลว ลดปัญหาคราบสะสมและการสึกหรอของโพรบ
• Analog Output 4-20 mA สามารถปรับช่วงและกลับทิศทางสัญญาณได้
• Digital Switching Output รองรับ PNP/NPN และ NO/NC
• รองรับ IO-Link 1.1 สำหรับตั้งค่าและอ่านข้อมูลการตรวจวัด
• ข้อต่อกระบวนการ G1 Aseptoflex Vario เหมาะสำหรับงาน Hygienic
• รองรับอุณหภูมิกระบวนการ -40 ถึง 150°C ตามเงื่อนไขผู้ผลิต
• ระดับการป้องกัน IP68 และ IP69K

ข้อมูลทางเทคนิค

• แบรนด์: ifm electronic
• รุ่น: LW2160
• ประเภท: Non-Contact Continuous Level Sensor
• หลักการวัด: FMCW Radar (80 GHz Technology)
• ช่วงความถี่เรดาร์: 76...77 GHz
• ระยะตรวจวัดสูงสุด: 10 m
• ระยะบอด (Blocking Distance): 0...400 mm ขึ้นอยู่กับสภาพการติดตั้ง
• ความแม่นยำ: ±2 mm
• ความละเอียด: 1 mm
• เวลาตอบสนอง: 330 ms
• อัตราการสุ่มตัวอย่าง: มากกว่า 3 Hz
• แรงดันไฟเลี้ยง: 18...30 VDC
• กระแสไฟที่ใช้: น้อยกว่า 80 mA
• จำนวนเอาต์พุตรวม: 2 ช่อง
• Digital Switching Output: 1 ช่อง (สามารถกำหนดค่าเป็น 2 ช่องได้)
• Analog Output: 1 ช่อง ตามการกำหนดค่า
• รูปแบบ Digital Output: PNP/NPN
• ฟังก์ชัน Switching Output: NO/NC ปรับตั้งค่าได้
• กระแสโหลด Switching Output สูงสุด: 50 mA
• Analog Current Output: 4...20 mA ปรับช่วงและกลับทิศทางได้
• การสื่อสาร: IO-Link 1.1, COM2 (38.4 kBaud)
• OUT1: Switching Output / IO-Link
• OUT2: Analog Output หรือ Switching Output ตามการตั้งค่า
• ค่าคงที่ไดอิเล็กทริกของตัวกลาง: ตั้งแต่ 2 ขึ้นไป
• ตัวกลางที่แนะนำ: น้ำและของเหลวที่มีน้ำเป็นส่วนประกอบ
• อุณหภูมิกระบวนการ: -40...150°C ตามเงื่อนไขผู้ผลิต
• อุณหภูมิแวดล้อม: -40...80°C โดยมีข้อจำกัดเมื่ออุณหภูมิกระบวนการสูง
• ความดันทนสูงสุด: 8 bar
• ความสามารถในการทนสุญญากาศ: -1000 mbar
• วัสดุตัวเรือน: Stainless Steel 316L, PA, FKM และ FVMQ
• วัสดุส่วนสัมผัสตัวกลาง: PTFE, EPDM และ FVMQ เมื่อไม่ใช้อะแดปเตอร์ Aseptoflex Vario
• ข้อต่อกระบวนการ: G1 Aseptoflex Vario
• ขั้วต่อไฟฟ้า: M12, A-Coded, Gold-Plated Contacts
• ระดับการป้องกัน: IP68 / IP69K

การใช้งาน

• ตรวจวัดระดับน้ำภายในถังเก็บของเหลว
• ตรวจสอบระดับของเหลวในกระบวนการผลิตอาหารและเครื่องดื่ม
• ระบบตรวจวัดระดับในถังที่ไม่ต้องการให้โพรบสัมผัสของเหลว
• ระบบควบคุมการเติมและระบายของเหลวอัตโนมัติ
• ระบบแจ้งเตือนระดับของเหลวสูงหรือต่ำ
• ระบบตรวจสอบระดับในกระบวนการผลิตที่มีอุณหภูมิสูง
• ระบบควบคุมอัตโนมัติที่เชื่อมต่อ PLC ผ่าน Analog Output, Switching Output หรือ IO-Link

ข้อควรทราบ

LW2160 เป็นเซนเซอร์วัดระดับแบบเรดาร์ไม่สัมผัส ไม่จำเป็นต้องติดตั้งโพรบภายในถัง แตกต่างจากเซนเซอร์ Guided Wave Radar ระยะตรวจวัดสูงสุด 10 เมตรขึ้นอยู่กับสภาพการติดตั้งและระยะบอดของเซนเซอร์ การตั้งค่าเริ่มต้นจำเป็นต้องใช้ IO-Link Master และซอฟต์แวร์ เช่น moneo หรือ LR DEVICE การใช้งานในกระบวนการอุณหภูมิสูงต้องตรวจสอบอุณหภูมิบริเวณข้อต่อกระบวนการ และการใช้งานตามข้อกำหนด FDA ต้องใช้อะแดปเตอร์ Hygienic ที่เหมาะสม รุ่นนี้ไม่มีหน้าจอแสดงผลในตัว จึงต้องตั้งค่าผ่านระบบ IO-Link
