LW2120 \ efector 160 \ Level sensors \ NON-CONTACT LEVEL TRANSMITTER \ SE

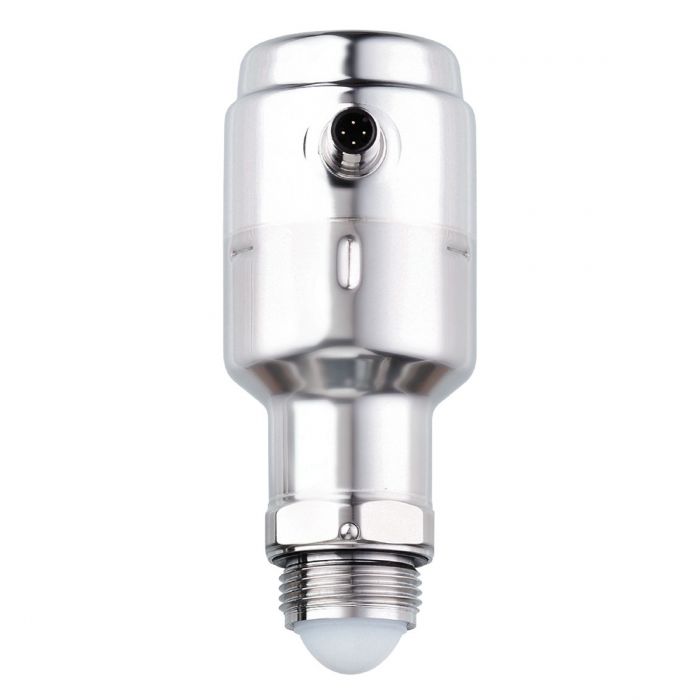

รายละเอียด LW2120 เซนเซอร์วัดระดับของเหลวแบบเรดาร์ไม่สัมผัส ifm efector 160

LW2120 เป็นเซนเซอร์วัดระดับของเหลวแบบต่อเนื่อง (Continuous Level Sensor) จาก ifm ซีรีส์ efector 160 ใช้เทคโนโลยี FMCW Radar 80 GHz สำหรับตรวจวัดระดับของเหลวโดยไม่สัมผัสตัวกลาง รองรับระยะตรวจวัดสูงสุด 10 เมตร ความแม่นยำ ±2 มม. และความละเอียด 1 มม. พร้อมสัญญาณ Analog 4-20 mA, Digital Switching Output และ IO-Link 1.1 เหมาะสำหรับตรวจวัดระดับน้ำและของเหลวที่มีน้ำเป็นส่วนประกอบในถังเก็บและกระบวนการอุตสาหกรรม โดยไม่จำเป็นต้องใช้โพรบสัมผัสของเหลว

คุณสมบัติเด่น

• เซนเซอร์วัดระดับแบบไม่สัมผัสด้วยเทคโนโลยี FMCW Radar 80 GHz
• ช่วงความถี่เรดาร์ 77-81 GHz
• ตรวจวัดระดับของเหลวต่อเนื่องได้สูงสุด 10 เมตร
• ความแม่นยำ ±2 มม. ความละเอียด 1 มม.
• ไม่ต้องใช้โพรบสัมผัสของเหลว ช่วยลดปัญหาคราบสะสมและการสึกหรอ
• Analog Output 4-20 mA ปรับช่วงและกลับทิศทางสัญญาณได้
• Digital Switching Output รองรับ PNP/NPN และ NO/NC
• รองรับ IO-Link 1.1 สำหรับตั้งค่าและอ่านข้อมูลระดับของเหลว
• ข้อต่อกระบวนการ G1 Aseptoflex Vario
• รองรับอุณหภูมิกระบวนการ -40 ถึง 150°C ตามเงื่อนไขผู้ผลิต
• ระดับการป้องกัน IP68 และ IP69K

ข้อมูลทางเทคนิค

• แบรนด์: ifm electronic
• รุ่น: LW2120
• ประเภท: Non-Contact Continuous Level Sensor
• หลักการวัด: FMCW Radar (80 GHz Technology)
• ช่วงความถี่เรดาร์: 77...81 GHz
• ระยะตรวจวัดสูงสุด: 10 m
• ความแม่นยำ: ±2 mm ตามเงื่อนไขผู้ผลิต
• ความละเอียดในการวัด: 1 mm
• เวลาตอบสนอง: 330 ms
• อัตราการสุ่มตัวอย่าง: มากกว่า 3 Hz
• แรงดันไฟเลี้ยง: 18...30 VDC
• กระแสไฟที่ใช้: น้อยกว่า 80 mA
• จำนวนเอาต์พุตรวม: 2 ช่อง
• จำนวน Digital Switching Output: 1 ช่อง (กำหนดค่าเป็น 2 ช่องได้)
• จำนวน Analog Output: 1 ช่อง ตามการกำหนดค่า
• รูปแบบ Digital Output: PNP/NPN
• ฟังก์ชัน Switching Output: NO/NC ปรับตั้งค่าได้
• กระแสโหลด Switching Output สูงสุด: 50 mA
• Analog Current Output: 4...20 mA ปรับช่วงและกลับทิศทางได้
• การสื่อสาร: IO-Link 1.1, COM2 (38.4 kBaud)
• OUT1: Switching Output / IO-Link
• OUT2: Analog Output หรือ Switching Output ตามการตั้งค่า
• ค่าคงที่ไดอิเล็กทริกของตัวกลาง: ตั้งแต่ 2 ขึ้นไป
• ตัวกลางที่แนะนำ: น้ำและของเหลวที่มีน้ำเป็นส่วนประกอบ
• อุณหภูมิกระบวนการ: -40...150°C ตามเงื่อนไขผู้ผลิต
• อุณหภูมิแวดล้อม: -40...80°C โดยมีข้อจำกัดเมื่ออุณหภูมิกระบวนการสูง
• ความดันทนสูงสุด: 8 bar (เมื่ออุณหภูมิตัวกลางต่ำกว่า -20°C มีข้อจำกัดเพิ่มเติม)
• ความสามารถในการทนสุญญากาศ: -1000 mbar
• ความเร็วการเปลี่ยนแปลงระดับสูงสุด: 200 mm/s
• วัสดุตัวเรือน: Stainless Steel 316L, PA, FKM และ FVMQ
• วัสดุส่วนสัมผัสตัวกลาง: PTFE, EPDM และ FVMQ เมื่อไม่ใช้อะแดปเตอร์ Aseptoflex Vario
• ข้อต่อกระบวนการ: G1 Aseptoflex Vario
• ขั้วต่อไฟฟ้า: M12, A-Coded, Gold-Plated Contacts
• ระดับการป้องกัน: IP68 / IP69K

การใช้งาน

• ตรวจวัดระดับน้ำภายในถังเก็บของเหลว
• ตรวจสอบระดับน้ำและของเหลวในระบบกระบวนการผลิต
• ระบบวัดระดับแบบไม่สัมผัสที่ต้องการลดการเกิดคราบสะสมบนอุปกรณ์
• ระบบควบคุมการเติมและระบายของเหลวอัตโนมัติ
• ระบบแจ้งเตือนระดับของเหลวสูงหรือต่ำ
• ระบบตรวจสอบระดับของเหลวในกระบวนการที่มีอุณหภูมิสูง
• ระบบควบคุมที่เชื่อมต่อ PLC ผ่าน Analog Output, Switching Output หรือ IO-Link

ข้อควรทราบ

LW2120 เป็นเซนเซอร์เรดาร์แบบไม่สัมผัส ไม่ต้องติดตั้งโพรบภายในถัง โดยช่วงตรวจวัดสูงสุด 10 เมตรขึ้นอยู่กับสภาพการติดตั้งและคุณสมบัติของตัวกลาง การตั้งค่าเริ่มต้นต้องใช้ IO-Link Master และซอฟต์แวร์ เช่น moneo หรือ LR DEVICE รุ่นนี้สามารถใช้งานกับถังเปิดได้ตามเงื่อนไขการรับรองคลื่นวิทยุ โดยการติดตั้งภายนอกถังปิดต้องใช้อุปกรณ์ Antenna Extension E33705 ที่เหมาะสม สำหรับการใช้งานตามข้อกำหนด FDA ต้องใช้อะแดปเตอร์ Hygienic ที่รองรับ และควรตรวจสอบข้อกำหนดการติดตั้ง อุณหภูมิบริเวณข้อต่อกระบวนการ และความเข้ากันได้ของวัสดุก่อนใช้งาน รุ่นนี้ไม่มีหน้าจอแสดงผลในตัว
