LR8010 \ efector 160 \ Level sensors \ LR0000B-BR34AVPKG/US \ RO

รายละเอียด LR8010 เซนเซอร์วัดระดับของเหลว ifm efector 160

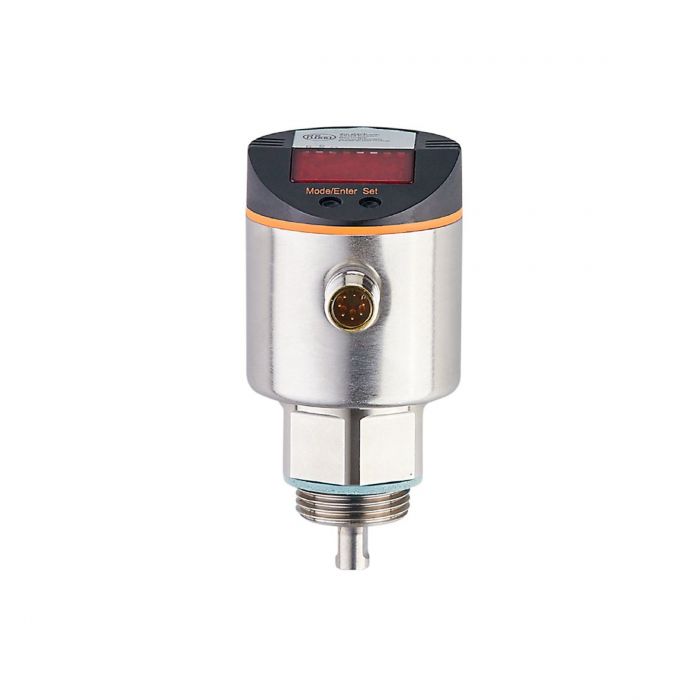

LR8010 เป็นเซนเซอร์วัดระดับของเหลวแบบต่อเนื่อง (Continuous Level Sensor) จาก ifm ซีรีส์ efector 160 ใช้เทคโนโลยี Guided Wave Radar สำหรับตรวจวัดระดับของเหลวภายในถัง โดยส่งคลื่นเรดาร์ผ่านโพรบและประมวลผลสัญญาณสะท้อนจากผิวของเหลว รองรับความยาวโพรบ 100-1600 มม. มี Digital Switching Output แบบ PNP จำนวน 4 ช่อง พร้อมฟังก์ชันป้องกันของเหลวล้นตามมาตรฐาน WHG รองรับ IO-Link 1.1 และหน้าจอ LED 4 หลัก เหมาะสำหรับตรวจสอบระดับน้ำ น้ำมัน และของเหลวในกระบวนการอุตสาหกรรม

คุณสมบัติเด่น

• เซนเซอร์วัดระดับของเหลวแบบต่อเนื่องด้วยเทคโนโลยี Guided Wave Radar
• รองรับโพรบความยาว 100-1600 มม.
• Digital Switching Output 4 ช่อง แบบ PNP
• สามารถตั้งค่าเอาต์พุต Normally Open (NO) หรือ Normally Closed (NC)
• มีเอาต์พุตเฉพาะสำหรับป้องกันของเหลวล้น (Overflow Prevention)
• ได้รับการรับรอง WHG สำหรับระบบป้องกันของเหลวล้นตามเงื่อนไขผู้ผลิต
• รองรับ IO-Link 1.1 สำหรับตั้งค่าและอ่านข้อมูลระดับของเหลว
• เหมาะสำหรับน้ำ น้ำหล่อเย็น น้ำมัน และของเหลวที่มีน้ำหรือน้ำมันเป็นส่วนประกอบ
• หน้าจอ LED 4 หลัก พร้อมไฟแสดงสถานะการทำงาน
• ข้อต่อกระบวนการ G3/4 เกลียวนอก
• ระดับการป้องกัน IP67

ข้อมูลทางเทคนิค

• แบรนด์: ifm electronic
• รุ่น: LR8010
• รหัสผลิตภัณฑ์: LR0000B-BR34AVPKG/US
• ประเภท: Continuous Level Sensor with Overflow Prevention
• หลักการวัด: Guided Wave Radar
• ความยาวโพรบที่รองรับ: 100...1600 mm
• ช่วงตรวจวัด Active Range: L - 40 mm (สำหรับน้ำมัน L - 60 mm)
• ช่วง Inactive Range I1/I2: 30 / 10 mm (สำหรับน้ำมัน 30 / 30 mm)
• ช่วงตั้งค่า Switching Point (SP): 15...L-30 mm
• ช่วงตั้งค่า Reset Point (rP): 10...L-35 mm
• ช่วงตั้งค่าจุดป้องกันของเหลวล้น (OP): 70...L-30 mm
• ขั้นการตั้งค่า: 5 mm
• ความละเอียดการวัด: 1 mm
• ความคลาดเคลื่อนในการวัด: ±7 mm
• ความสามารถในการวัดซ้ำ: ±5 mm
• แรงดันไฟเลี้ยง: 18...30 VDC
• กระแสไฟที่ใช้: น้อยกว่า 30 mA
• จำนวน Digital Output: 4 ช่อง
• รูปแบบเอาต์พุต: DC PNP
• ฟังก์ชันเอาต์พุต: NO/NC ปรับตั้งค่าได้
• OUT1: Switching Output / IO-Link
• OUT2: Switching Output
• OUT3: Switching Output
• OUT-OP: Switching Output สำหรับป้องกันของเหลวล้น
• กระแสโหลด Switching Output สูงสุด: 200 mA
• การสื่อสาร: IO-Link 1.1, COM2 (38.4 kBaud)
• อัตราการสุ่มตัวอย่าง: 4 Hz
• อุณหภูมิกระบวนการ: 0...80°C
• อุณหภูมิแวดล้อม: 0...60°C
• ความดันทนสูงสุด: 4 bar
• ความสามารถในการทนสุญญากาศ: -500 mbar
• ค่าคงที่ไดอิเล็กทริกของตัวกลาง: ตั้งแต่ 2 ขึ้นไป
• วัสดุตัวเรือน: Stainless Steel 316L, Stainless Steel 304, FKM, PBT, PC และ PEI
• วัสดุส่วนสัมผัสตัวกลาง: Stainless Steel, PTFE, FKM และวัสดุซีลตามโครงสร้างผู้ผลิต
• ข้อต่อกระบวนการ: G3/4 External Thread
• ขั้วต่อไฟฟ้า: M12 Connector, Gold-Plated Contacts
• การแสดงผล: Alphanumeric LED Display 4 Digits
• ระดับการป้องกัน: IP67
• การรับรอง: WHG, Overflow Prevention

การใช้งาน

• ตรวจวัดระดับน้ำภายในถังเก็บของเหลว
• ตรวจสอบระดับน้ำมันหล่อลื่นและน้ำมันไฮดรอลิก
• ตรวจวัดระดับน้ำหล่อเย็นในระบบอุตสาหกรรม
• ระบบป้องกันของเหลวล้นในถังเก็บตามข้อกำหนด WHG
• ระบบแจ้งเตือนระดับของเหลวสูงหรือต่ำ
• ระบบควบคุมการเติมและระบายของเหลวอัตโนมัติ
• ระบบควบคุมที่เชื่อมต่อ PLC ผ่าน Digital Switching Output หรือ IO-Link

ข้อควรทราบ

LR8010 ต้องใช้งานร่วมกับโพรบและท่อ Coaxial Pipe โดยเลือกความยาวให้เหมาะสมกับถังตามข้อกำหนดของผู้ผลิต ความยาวโพรบ 100-1600 มม. เป็นช่วงที่รองรับ ไม่ใช่ความยาวโพรบที่รวมมาในสินค้า รุ่นนี้มี Digital Switching Output 4 ช่อง พร้อม IO-Link และเอาต์พุตป้องกันของเหลวล้น ไม่ใช่ Analog Output 4-20 mA การใช้งานระบบป้องกันของเหลวล้นตาม WHG ต้องปฏิบัติตามเงื่อนไขการรับรองและคู่มือติดตั้งของผู้ผลิต รวมถึงตรวจสอบชนิดของเหลว อุณหภูมิ ความดัน และอุปกรณ์ติดตั้งก่อนใช้งาน
