LR8009 \ efector 160 \ Level sensors \ LR0000B-BR34ASSKG/US \ RO

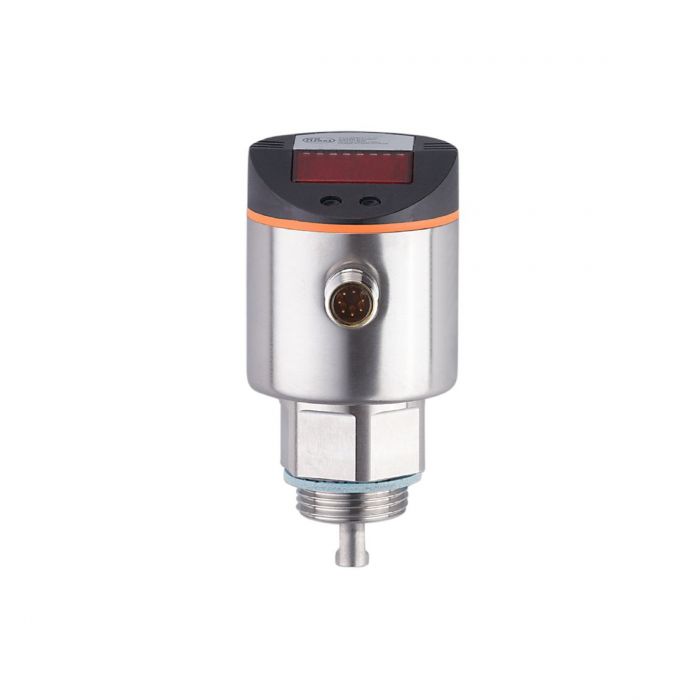

รายละเอียด LR8009 เซนเซอร์วัดระดับของเหลว ifm efector 160

LR8009 เป็นเซนเซอร์วัดระดับของเหลวแบบต่อเนื่อง (Continuous Level Sensor) จาก ifm ซีรีส์ efector 160 ใช้เทคโนโลยี Guided Wave Radar สำหรับตรวจวัดระดับของเหลวภายในถัง โดยส่งคลื่นเรดาร์ผ่านโพรบและประมวลผลสัญญาณสะท้อนจากผิวของเหลว รองรับความยาวโพรบ 100-1600 มม. มี Digital Switching Output จำนวน 4 ช่อง รองรับ PNP/NPN และการสื่อสาร IO-Link 1.1 พร้อมหน้าจอ LED 4 หลัก เหมาะสำหรับตรวจวัดระดับน้ำ น้ำมัน และของเหลวในกระบวนการอุตสาหกรรม

คุณสมบัติเด่น

• เซนเซอร์วัดระดับของเหลวแบบต่อเนื่องด้วยเทคโนโลยี Guided Wave Radar
• รองรับโพรบความยาว 100-1600 มม. โดยเลือกความยาวให้เหมาะสมกับถัง
• Digital Switching Output 4 ช่อง รองรับ PNP/NPN
• ปรับตั้งค่าเอาต์พุต Normally Open (NO) หรือ Normally Closed (NC) ได้
• รองรับ IO-Link 1.1 สำหรับตั้งค่าและอ่านข้อมูลระดับของเหลว
• เหมาะสำหรับน้ำ น้ำหล่อเย็น น้ำมัน และของเหลวที่มีน้ำหรือน้ำมันเป็นส่วนประกอบ
• ความละเอียดในการวัดระดับ 1 มม.
• รองรับอุณหภูมิกระบวนการ -25 ถึง 80°C
• ข้อต่อกระบวนการ G3/4 เกลียวนอก
• หน้าจอ LED 4 หลัก พร้อมปุ่มตั้งค่าและไฟแสดงสถานะ
• ระดับการป้องกัน IP67

ข้อมูลทางเทคนิค

• แบรนด์: ifm electronic
• รุ่น: LR8009
• รหัสผลิตภัณฑ์: LR0000B-BR34ASSKG/US
• ประเภท: Continuous Level Sensor
• หลักการวัด: Guided Wave Radar
• ความยาวโพรบที่รองรับ: 100...1600 mm
• ช่วงตรวจวัด Active Range: L - 40 mm (สำหรับน้ำมัน L - 60 mm)
• ช่วง Inactive Range I1/I2: 30 / 10 mm (สำหรับน้ำมัน 30 / 30 mm)
• ช่วงตั้งค่า Switching Point (SP): 15...L-30 mm
• ช่วงตั้งค่า Reset Point (rP): 10...L-35 mm
• ขั้นการตั้งค่า: 5 mm
• Hysteresis: มากกว่า 5 mm
• ความละเอียดการวัด: 1 mm
• ความคลาดเคลื่อนในการวัด: ±7 mm
• ความสามารถในการวัดซ้ำ: ±5 mm
• แรงดันไฟเลี้ยง: 18...30 VDC
• กระแสไฟที่ใช้: น้อยกว่า 30 mA
• จำนวน Digital Output: 4 ช่อง
• รูปแบบเอาต์พุต: DC PNP/NPN
• ฟังก์ชันเอาต์พุต: NO/NC ปรับตั้งค่าได้
• OUT1: Switching Output / IO-Link
• OUT2: Switching Output
• OUT3: Switching Output
• OUT4: Switching Output
• กระแสโหลด Switching Output สูงสุด: 200 mA
• การสื่อสาร: IO-Link 1.1, COM2 (38.4 kBaud)
• อัตราการสุ่มตัวอย่าง: 4 Hz
• อุณหภูมิกระบวนการ: -25...80°C (สูงสุด 90°C ชั่วคราวไม่เกิน 1 ชั่วโมง)
• อุณหภูมิแวดล้อม: -25...60°C
• ความดันทนสูงสุด: 16 bar
• ความสามารถในการทนสุญญากาศ: -1000 mbar
• ค่าคงที่ไดอิเล็กทริกของตัวกลาง: ตั้งแต่ 1.8 ขึ้นไป
• วัสดุตัวเรือน: Stainless Steel 304, Stainless Steel 316L, FKM, PBT, PC, PEI และ TPE-V
• วัสดุส่วนสัมผัสตัวกลาง: Stainless Steel 303, Stainless Steel 316L, PTFE, FKM และซีล NBR Reinforced Fibre
• ข้อต่อกระบวนการ: G3/4 External Thread
• ขั้วต่อไฟฟ้า: M12, A-Coded, 7 Contacts, Gold-Plated
• การแสดงผล: Alphanumeric LED Display 4 Digits
• ระดับการป้องกัน: IP67

การใช้งาน

• ตรวจวัดระดับน้ำภายในถังเก็บของเหลว
• ตรวจวัดระดับน้ำมันหล่อลื่นและน้ำมันไฮดรอลิก
• ตรวจสอบระดับน้ำหล่อเย็นในระบบเครื่องจักรอุตสาหกรรม
• ระบบแจ้งเตือนระดับของเหลวสูงหรือต่ำ
• ระบบควบคุมการเติมและระบายของเหลวอัตโนมัติ
• ระบบตรวจสอบระดับของเหลวในกระบวนการผลิต
• ระบบควบคุมที่เชื่อมต่อ PLC ผ่าน Digital Switching Output หรือ IO-Link

ข้อควรทราบ

LR8009 เป็นเซนเซอร์วัดระดับแบบ Guided Wave Radar ที่ต้องเลือกโพรบให้เหมาะสมกับความสูงของถัง โดยช่วงความยาวโพรบ 100-1600 มม. เป็นช่วงที่รองรับ ไม่ใช่ความยาวโพรบที่รวมอยู่ในสินค้า สำหรับของเหลวที่มีค่าคงที่ไดอิเล็กทริก 1.8-5 เช่น น้ำมัน ต้องใช้ Coaxial Pipe เพื่อให้ตรวจวัดได้อย่างเหมาะสม รุ่นนี้มี Digital Switching Output 4 ช่อง พร้อม IO-Link ไม่ใช่ Analog Output 4-20 mA และไม่มีการระบุฟังก์ชันป้องกันของเหลวล้นที่ได้รับการรับรอง WHG ใน Datasheet ควรตรวจสอบชนิดของเหลว ความยาวโพรบ ขนาดถัง และการเดินสาย M12 แบบ 7 Contacts ก่อนใช้งาน โดยสีสายของ Socket แบบ 8 ขั้วไม่ได้มีมาตรฐานเดียวกันทุกผู้ผลิต
