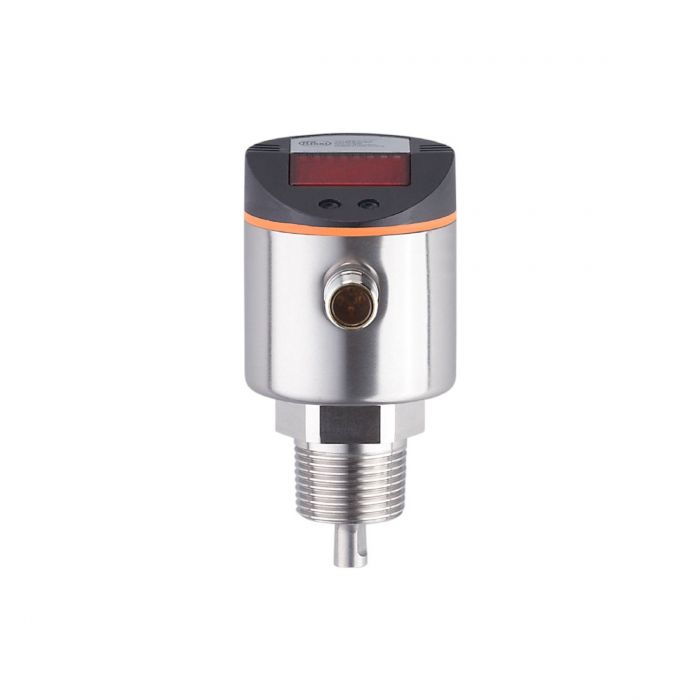

LR7300 \ efector 160 \ Level sensors \ LR0000B-BN34AQPKG/US \ RO

รายละเอียด LR7300 เซนเซอร์วัดระดับของเหลว ifm efector 160

LR7300 เป็นเซนเซอร์วัดระดับของเหลวแบบต่อเนื่อง (Continuous Level Sensor) จาก ifm ซีรีส์ efector 160 ใช้เทคโนโลยี Guided Wave Radar สำหรับตรวจวัดระดับน้ำและของเหลวที่มีน้ำเป็นส่วนประกอบภายในถัง โดยส่งคลื่นเรดาร์ผ่านโพรบและวิเคราะห์สัญญาณสะท้อนจากผิวของเหลว รองรับโพรบความยาว 100-1600 มม. มี Digital Switching Output แบบ PNP จำนวน 2 ช่อง พร้อมการสื่อสาร IO-Link 1.1 และหน้าจอ LED 4 หลัก เหมาะสำหรับตรวจสอบและควบคุมระดับของเหลวในระบบอุตสาหกรรม

คุณสมบัติเด่น

• เซนเซอร์วัดระดับของเหลวแบบต่อเนื่องด้วยเทคโนโลยี Guided Wave Radar
• รองรับโพรบความยาว 100-1600 มม. สามารถปรับความยาวโพรบให้เหมาะสมกับถังได้
• Digital Switching Output 2 ช่อง แบบ PNP
• ปรับตั้งค่าเอาต์พุต Normally Open (NO) หรือ Normally Closed (NC) ได้
• รองรับ IO-Link 1.1 สำหรับตั้งค่าและอ่านข้อมูลระดับของเหลว
• เหมาะสำหรับน้ำและของเหลวที่มีน้ำเป็นส่วนประกอบ
• ความละเอียดในการวัดระดับ 1 มม.
• รองรับอุณหภูมิกระบวนการ -25 ถึง 80°C
• ข้อต่อกระบวนการ 3/4 นิ้ว NPT เกลียวนอก
• หน้าจอ LED 4 หลัก พร้อมปุ่มตั้งค่าและไฟแสดงสถานะ
• ระดับการป้องกัน IP67

ข้อมูลทางเทคนิค

• แบรนด์: ifm electronic
• รุ่น: LR7300
• รหัสผลิตภัณฑ์: LR0000B-BN34AQPKG/US
• ประเภท: Continuous Level Sensor
• หลักการวัด: Guided Wave Radar
• ความยาวโพรบที่รองรับ: 100...1600 mm
• ช่วงตรวจวัด Active Range: L - 40 mm
• ช่วง Inactive Range I1/I2: 30 / 10 mm
• ช่วงตั้งค่า Switching Point (SP): 15...L-30 mm
• ช่วงตั้งค่า Reset Point (rP): 10...L-35 mm
• ขั้นการตั้งค่า: 5 mm
• Hysteresis: มากกว่า 5 mm
• ความละเอียดการวัด: 1 mm
• ความคลาดเคลื่อนในการวัด: ±7 mm
• ความสามารถในการวัดซ้ำ: ±5 mm
• แรงดันไฟเลี้ยง: 18...30 VDC
• กระแสไฟที่ใช้: น้อยกว่า 30 mA
• จำนวน Digital Output: 2 ช่อง
• รูปแบบเอาต์พุต: DC PNP
• ฟังก์ชันเอาต์พุต: NO/NC ปรับตั้งค่าได้
• OUT1: Switching Output / IO-Link
• OUT2: Switching Output
• กระแสโหลด Switching Output สูงสุด: 200 mA
• การสื่อสาร: IO-Link 1.1, COM2 (38.4 kBaud)
• อัตราการสุ่มตัวอย่าง: 4 Hz
• อุณหภูมิกระบวนการ: -25...80°C (สูงสุด 90°C ชั่วคราวไม่เกิน 1 ชั่วโมง)
• อุณหภูมิแวดล้อม: -25...60°C
• ความดันทนสูงสุด: 16 bar
• ความสามารถในการทนสุญญากาศ: -1000 mbar
• ค่าคงที่ไดอิเล็กทริกของตัวกลาง: ตั้งแต่ 5 ขึ้นไป
• วัสดุตัวเรือน: Stainless Steel 304, Stainless Steel 316L, FKM, PBT, PC, PEI และ TPE-V
• วัสดุส่วนสัมผัสตัวกลาง: Stainless Steel 303, Stainless Steel 316L, PTFE และ FKM
• ข้อต่อกระบวนการ: 3/4" NPT External Thread
• ขั้วต่อไฟฟ้า: M12, A-Coded, 4 Pins, Gold-Plated Contacts
• การแสดงผล: Alphanumeric LED Display 4 Digits
• ระดับการป้องกัน: IP67

การใช้งาน

• ตรวจวัดระดับน้ำภายในถังเก็บของเหลว
• ตรวจสอบระดับของเหลวที่มีน้ำเป็นส่วนประกอบ
• ควบคุมระดับน้ำในระบบเครื่องจักรอุตสาหกรรม
• ระบบแจ้งเตือนระดับของเหลวสูงหรือต่ำ
• ระบบควบคุมการเติมและระบายของเหลวอัตโนมัติ
• ระบบตรวจสอบระดับของเหลวในกระบวนการผลิต
• ระบบควบคุมที่เชื่อมต่อ PLC ผ่าน Digital Switching Output หรือ IO-Link

ข้อควรทราบ

LR7300 เป็นเซนเซอร์วัดระดับแบบ Guided Wave Radar ที่ต้องใช้งานร่วมกับโพรบที่เหมาะสม โดยรองรับความยาว 100-1600 มม. และต้องเลือกอุปกรณ์โพรบแยกตามการติดตั้ง รุ่นนี้ออกแบบสำหรับน้ำและของเหลวที่มีน้ำเป็นส่วนประกอบ โดยกำหนดค่าคงที่ไดอิเล็กทริกของตัวกลางตั้งแต่ 5 ขึ้นไป จึงไม่ควรนำไปใช้กับน้ำมันหรือของเหลวที่มีค่าคงที่ไดอิเล็กทริกต่ำโดยไม่ตรวจสอบความเหมาะสมก่อน รุ่นนี้มี Digital Switching Output 2 ช่อง แบบ PNP และ IO-Link ไม่ใช่ Analog Output 4-20 mA ข้อต่อกระบวนการเป็นเกลียว 3/4 นิ้ว NPT ไม่ใช่ G3/4 ควรตรวจสอบชนิดของเหลว ความยาวโพรบ ขนาดถัง และอุปกรณ์ติดตั้งก่อนใช้งาน
