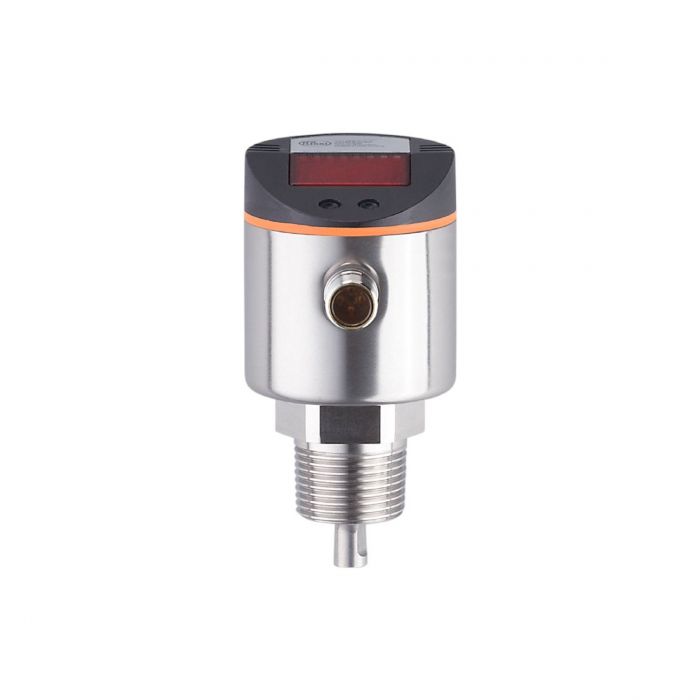

LR3300 \ efector 160 \ Level sensors \ LR0000B-BN34AMPKG/US \ RO

รายละเอียด LR3300 เซนเซอร์วัดระดับของเหลว ifm efector 160

LR3300 เป็นเซนเซอร์วัดระดับของเหลวแบบต่อเนื่อง (Continuous Level Sensor) จาก ifm ซีรีส์ efector 160 ใช้เทคโนโลยี Guided Wave Radar สำหรับตรวจวัดระดับน้ำและของเหลวที่มีน้ำเป็นส่วนประกอบภายในถัง โดยส่งคลื่นเรดาร์ไปตามโพรบและวิเคราะห์สัญญาณสะท้อนจากผิวของเหลว รองรับความยาวโพรบ 100-1600 มม. มี Digital Switching Output แบบ PNP จำนวน 1 ช่อง และ Analog Output 1 ช่อง สามารถเลือกสัญญาณ 4-20 mA หรือ 0-10 V พร้อมรองรับ IO-Link 1.1 และหน้าจอ LED 4 หลักสำหรับแสดงค่าระดับ

คุณสมบัติเด่น

• เซนเซอร์วัดระดับของเหลวแบบต่อเนื่องด้วยเทคโนโลยี Guided Wave Radar
• รองรับโพรบความยาว 100-1600 มม. สามารถปรับความยาวให้เหมาะสมกับถังได้
• Digital Switching Output 1 ช่อง แบบ PNP ตั้งค่า NO/NC ได้
• Analog Output 1 ช่อง เลือกสัญญาณ 4-20 mA หรือ 0-10 V
• สามารถปรับช่วงสัญญาณ Analog และกลับทิศทางสัญญาณได้
• รองรับ IO-Link 1.1 สำหรับตั้งค่าและอ่านข้อมูลระดับของเหลว
• เหมาะสำหรับน้ำและของเหลวที่มีน้ำเป็นส่วนประกอบ
• ความละเอียดในการวัดระดับ 1 มม.
• ข้อต่อกระบวนการ 3/4 นิ้ว NPT เกลียวนอก
• หน้าจอ LED 4 หลัก พร้อมปุ่มตั้งค่าและไฟแสดงสถานะ
• ระดับการป้องกัน IP67

ข้อมูลทางเทคนิค

• แบรนด์: ifm electronic
• รุ่น: LR3300
• รหัสผลิตภัณฑ์: LR0000B-BN34AMPKG/US
• ประเภท: Continuous Level Sensor
• หลักการวัด: Guided Wave Radar
• ความยาวโพรบที่รองรับ: 100...1600 mm
• ช่วงตรวจวัด Active Range: L - 40 mm
• ช่วง Inactive Range I1/I2: 30 / 10 mm
• ช่วงตั้งค่า Switching Point (SP): 15...L-30 mm
• ช่วงตั้งค่า Reset Point (rP): 10...L-35 mm
• ขั้นการตั้งค่า: 5 mm
• Hysteresis: มากกว่า 5 mm
• ความละเอียดการวัด: 1 mm
• ความคลาดเคลื่อนในการวัด: ±7 mm
• ความสามารถในการวัดซ้ำ: ±5 mm
• แรงดันไฟเลี้ยง: 18...30 VDC
• กระแสไฟที่ใช้: น้อยกว่า 30 mA
• จำนวน Digital Output: 1 ช่อง
• จำนวน Analog Output: 1 ช่อง
• รูปแบบ Digital Output: DC PNP
• ฟังก์ชัน Switching Output: NO/NC ปรับตั้งค่าได้
• กระแสโหลด Switching Output สูงสุด: 200 mA
• Analog Current Output: 4...20 mA ปรับช่วงและกลับทิศทางได้
• Analog Voltage Output: 0...10 V ปรับช่วงและกลับทิศทางได้
• โหลดสูงสุดสำหรับ Current Output: 500 Ohm
• โหลดขั้นต่ำสำหรับ Voltage Output: 2,000 Ohm
• การสื่อสาร: IO-Link 1.1, COM2 (38.4 kBaud)
• อัตราการสุ่มตัวอย่าง: 4 Hz
• อุณหภูมิกระบวนการ: -25...80°C (สูงสุด 90°C ชั่วคราวไม่เกิน 1 ชั่วโมง)
• อุณหภูมิแวดล้อม: -25...60°C
• ความดันทนสูงสุด: 16 bar
• ความสามารถในการทนสุญญากาศ: -1000 mbar
• ค่าคงที่ไดอิเล็กทริกของตัวกลาง: ตั้งแต่ 5 ขึ้นไป
• วัสดุตัวเรือน: Stainless Steel 304, Stainless Steel 316L, FKM, PBT, PC, PEI และ TPE-V
• วัสดุส่วนสัมผัสตัวกลาง: Stainless Steel 303, Stainless Steel 316L, PTFE และ FKM
• ข้อต่อกระบวนการ: 3/4" NPT External Thread
• ขั้วต่อไฟฟ้า: M12, A-Coded, Gold-Plated Contacts
• การแสดงผล: Alphanumeric LED Display 4 Digits
• ระดับการป้องกัน: IP67

การใช้งาน

• ตรวจวัดระดับน้ำภายในถังเก็บของเหลว
• ตรวจสอบระดับของเหลวที่มีน้ำเป็นส่วนประกอบ
• ควบคุมระดับน้ำในระบบเครื่องจักรอุตสาหกรรม
• ระบบแจ้งเตือนระดับของเหลวสูงหรือต่ำ
• ระบบควบคุมการเติมและระบายของเหลวอัตโนมัติ
• ระบบตรวจสอบระดับของเหลวในกระบวนการผลิต
• ระบบควบคุมที่เชื่อมต่อ PLC ผ่าน Analog Output, Switching Output หรือ IO-Link

ข้อควรทราบ

LR3300 เป็นเซนเซอร์วัดระดับแบบ Guided Wave Radar ที่ต้องเลือกโพรบให้เหมาะสมกับความสูงของถัง โดยรองรับความยาว 100-1600 มม. โพรบเป็นอุปกรณ์ในระบบ Modular ที่ต้องตรวจสอบรายการจัดส่งก่อนสั่งซื้อ รุ่นนี้เหมาะสำหรับน้ำและของเหลวที่มีน้ำเป็นส่วนประกอบ โดยกำหนดค่าคงที่ไดอิเล็กทริกตั้งแต่ 5 ขึ้นไป ไม่ควรนำไปใช้กับน้ำมันหรือของเหลวที่มีค่าคงที่ไดอิเล็กทริกต่ำโดยไม่ตรวจสอบความเหมาะสม รุ่นนี้มี Digital Switching Output 1 ช่องแบบ PNP และ Analog Output 1 ช่อง โดยเลือก 4-20 mA หรือ 0-10 V ได้ ไม่ใช่เอาต์พุตอนาล็อก 2 ช่องแยกกัน ข้อต่อกระบวนการเป็นเกลียว 3/4 นิ้ว NPT ไม่ใช่ G3/4 ควรตรวจสอบชนิดของเหลว ความยาวโพรบ และอุปกรณ์ติดตั้งก่อนใช้งาน
