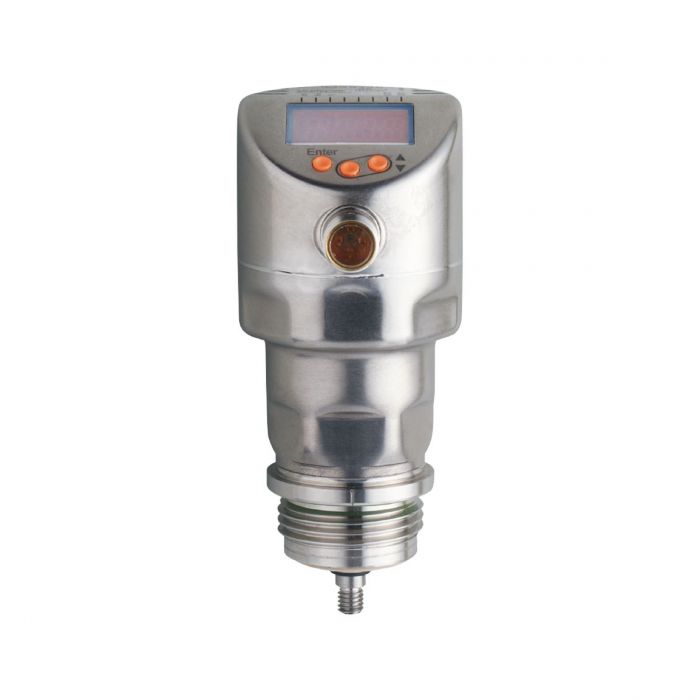

LR2759 \ efector 160 \ Level sensors \ LR0000B-EA01AKSKG/US \ RO

รายละเอียด LR2759 เซนเซอร์วัดระดับของเหลว ifm efector 160

LR2759 เป็นเซนเซอร์วัดระดับของเหลวแบบต่อเนื่อง (Continuous Level Sensor) จาก ifm ซีรีส์ efector 160 ใช้เทคโนโลยี Guided Wave Radar สำหรับตรวจวัดระดับน้ำและของเหลวที่มีน้ำเป็นส่วนประกอบภายในถัง ออกแบบสำหรับระบบที่ต้องการสุขอนามัยสูง เช่น อุตสาหกรรมอาหารและเครื่องดื่ม รองรับโพรบความยาว 150-2000 มม. มี Digital Switching Output 1 ช่อง และ Analog Output 4-20 mA จำนวน 1 ช่อง พร้อมการสื่อสาร IO-Link 1.1 ข้อต่อกระบวนการ G1 Aseptoflex Vario และระดับการป้องกัน IP68/IP69K

คุณสมบัติเด่น

• เซนเซอร์วัดระดับของเหลวแบบต่อเนื่องด้วยเทคโนโลยี Guided Wave Radar
• รองรับโพรบความยาว 150-2000 มม. สำหรับเลือกให้เหมาะสมกับถัง
• Analog Output 4-20 mA สามารถปรับช่วงและกลับทิศทางสัญญาณได้
• Digital Switching Output 1 ช่อง รองรับ PNP/NPN และ NO/NC
• รองรับ IO-Link 1.1 สำหรับตั้งค่าและอ่านข้อมูลระดับของเหลว
• เหมาะสำหรับน้ำและของเหลวที่มีน้ำเป็นส่วนประกอบ
• ออกแบบสำหรับระบบ Hygienic ในอุตสาหกรรมอาหารและเครื่องดื่ม
• รองรับอุณหภูมิกระบวนการ -40 ถึง 150°C ตามเงื่อนไขผู้ผลิต
• ข้อต่อกระบวนการ G1 Aseptoflex Vario
• หน้าจอ LED 4 หลัก พร้อมปุ่มตั้งค่าและไฟแสดงสถานะ
• ระดับการป้องกัน IP68 และ IP69K

ข้อมูลทางเทคนิค

• แบรนด์: ifm electronic
• รุ่น: LR2759
• รหัสผลิตภัณฑ์: LR0000B-EA01AKSKG/US
• ประเภท: Continuous Level Sensor
• หลักการวัด: Guided Wave Radar
• ความยาวโพรบที่รองรับ: 150...2000 mm
• ช่วงตรวจวัด Active Range: L - 40 mm
• ช่วง Inactive Range I1/I2: 30 / 10 mm
• ช่วงตั้งค่า Switching Point (SP): 15...L-30 mm
• ช่วงตั้งค่า Reset Point (rP): 10...L-35 mm
• ขั้นการตั้งค่า: 1 mm
• ความละเอียดการวัด: 1 mm
• ความคลาดเคลื่อนในการวัด: ±7 mm
• แรงดันไฟเลี้ยง: 18...30 VDC
• กระแสไฟที่ใช้: น้อยกว่า 50 mA
• จำนวน Digital Output: 1 ช่อง
• จำนวน Analog Output: 1 ช่อง
• รูปแบบ Digital Output: DC PNP/NPN
• ฟังก์ชัน Switching Output: NO/NC ปรับตั้งค่าได้
• กระแสโหลด Switching Output สูงสุด: 150 mA (200 mA เมื่ออุณหภูมิแวดล้อมไม่เกิน 60°C)
• Analog Current Output: 4...20 mA ปรับช่วงและกลับทิศทางได้
• โหลดสูงสุดสำหรับ Analog Output: 500 Ohm
• การสื่อสาร: IO-Link 1.1, COM2 (38.4 kBaud)
• OUT1: Switching Output / IO-Link
• OUT2: Analog Output
• อัตราการสุ่มตัวอย่าง: 4 Hz
• อุณหภูมิกระบวนการ: -40...150°C ตามเงื่อนไขการติดตั้ง
• อุณหภูมิแวดล้อม: -40...80°C
• ความดันทนสูงสุด: 40 bar
• ความสามารถในการทนสุญญากาศ: -1000 mbar
• ค่าคงที่ไดอิเล็กทริกของตัวกลาง: มากกว่า 5
• วัสดุตัวเรือน: Stainless Steel 316L, PEI, PFA, PBT และ FKM
• วัสดุส่วนสัมผัสตัวกลาง: Stainless Steel 316L, PEEK และ EPDM
• ข้อต่อกระบวนการ: G1 External Thread, Aseptoflex Vario
• ความเรียบผิวส่วนสัมผัสตัวกลาง: Ra < 0.8 µm
• ขั้วต่อไฟฟ้า: M12, A-Coded, Gold-Plated Contacts
• การแสดงผล: Alphanumeric LED Display 4 Digits
• ระดับการป้องกัน: IP68 / IP69K

การใช้งาน

• ตรวจวัดระดับน้ำภายในถังเก็บของเหลว
• ตรวจสอบระดับของเหลวในกระบวนการผลิตอาหารและเครื่องดื่ม
• ระบบตรวจสอบระดับในถังที่ต้องการการออกแบบตามหลักสุขอนามัย
• ระบบควบคุมการเติมและระบายของเหลวอัตโนมัติ
• ระบบแจ้งเตือนระดับของเหลวสูงหรือต่ำ
• ระบบตรวจวัดระดับของเหลวในกระบวนการที่มีอุณหภูมิสูง
• ระบบควบคุมที่เชื่อมต่อ PLC ผ่าน Analog Output, Switching Output หรือ IO-Link

ข้อควรทราบ

LR2759 เป็นเซนเซอร์วัดระดับแบบ Guided Wave Radar ที่ต้องเลือกโพรบให้เหมาะสมกับความสูงของถัง โดยรองรับความยาว 150-2000 มม. และควรตรวจสอบอุปกรณ์โพรบและอะแดปเตอร์ที่ต้องสั่งซื้อเพิ่มเติม รุ่นนี้เหมาะสำหรับน้ำและของเหลวที่มีน้ำเป็นส่วนประกอบ ซึ่งมีค่าคงที่ไดอิเล็กทริกมากกว่า 5 ไม่ควรนำไปใช้กับน้ำมันที่มีค่าไดอิเล็กทริกต่ำโดยไม่ตรวจสอบความเหมาะสม อุณหภูมิกระบวนการสูงสุด 150°C ขึ้นอยู่กับอุณหภูมิที่ข้อต่อกระบวนการ สำหรับการใช้งานตามข้อกำหนด 3-A จำกัดอุณหภูมิตัวกลางที่ 121°C และต้องทำความสะอาดแบบ COP ควรตรวจสอบชนิดของเหลว อุปกรณ์ติดตั้ง และเงื่อนไขกระบวนการก่อนใช้งาน
