LR2050 \ efector 160 \ Level sensors \ LR0000B-ER34AKSKG/US \ RO

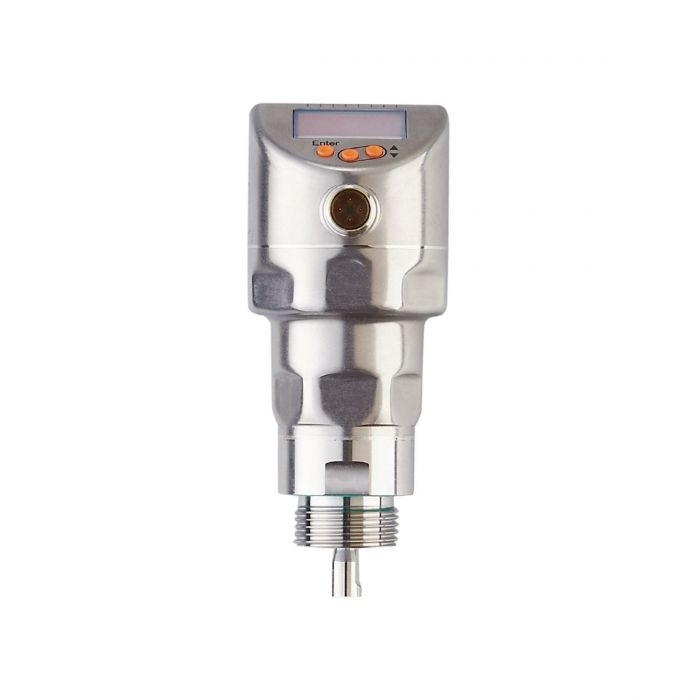

รายละเอียด LR2050 เซนเซอร์วัดระดับของเหลว ifm efector 160

LR2050 เป็นเซนเซอร์วัดระดับของเหลวแบบต่อเนื่อง (Continuous Level Sensor) จาก ifm ซีรีส์ efector 160 ใช้เทคโนโลยี Guided Wave Radar สำหรับตรวจวัดระดับของเหลวภายในถัง โดยส่งคลื่นเรดาร์ไปตามโพรบและประมวลผลสัญญาณสะท้อนจากผิวของเหลว รองรับความยาวโพรบ 150-2000 มม. มี Digital Switching Output 1 ช่อง และ Analog Output 4-20 mA จำนวน 1 ช่อง พร้อม IO-Link 1.1 สำหรับตั้งค่าและอ่านข้อมูล เหมาะสำหรับระบบควบคุมระดับน้ำ น้ำมัน และของเหลวในกระบวนการอุตสาหกรรม

คุณสมบัติเด่น

• เซนเซอร์วัดระดับของเหลวแบบต่อเนื่องด้วยเทคโนโลยี Guided Wave Radar
• รองรับโพรบความยาว 150-2000 มม. โดยเลือกโพรบให้เหมาะสมกับการติดตั้ง
• Analog Output 4-20 mA ปรับช่วงสัญญาณและกลับทิศทางได้
• Digital Switching Output 1 ช่อง รองรับ PNP/NPN และ NO/NC
• รองรับ IO-Link 1.1 สำหรับตั้งค่าและตรวจสอบข้อมูลระดับของเหลว
• เหมาะสำหรับน้ำ ของเหลวที่มีน้ำเป็นส่วนประกอบ และน้ำมัน
• รองรับอุณหภูมิกระบวนการ -20 ถึง 100°C ตามเงื่อนไขผู้ผลิต
• ข้อต่อกระบวนการ G3/4 เกลียวนอก
• หน้าจอ LED 4 หลัก พร้อมปุ่มตั้งค่าและไฟแสดงสถานะ
• ระดับการป้องกัน IP68 และ IP69K

ข้อมูลทางเทคนิค

• แบรนด์: ifm electronic
• รุ่น: LR2050
• รหัสผลิตภัณฑ์: LR0000B-ER34AKSKG/US
• ประเภท: Continuous Level Sensor
• หลักการวัด: Guided Wave Radar
• ความยาวโพรบที่รองรับ: 150...2000 mm
• ช่วงตรวจวัด Active Range: L - 40 mm (สำหรับน้ำมัน L - 60 mm)
• ช่วง Inactive Range I1/I2: 30 / 10 mm (สำหรับน้ำมัน 30 / 30 mm)
• ความละเอียดในการวัด: 1 mm
• ความคลาดเคลื่อนในการวัด: ±7 mm
• แรงดันไฟเลี้ยง: 18...30 VDC
• กระแสไฟที่ใช้: น้อยกว่า 50 mA
• จำนวน Digital Output: 1 ช่อง
• จำนวน Analog Output: 1 ช่อง
• รูปแบบ Digital Output: PNP/NPN, NO/NC ปรับตั้งค่าได้
• กระแสโหลด Switching Output สูงสุด: 150 mA (200 mA ที่อุณหภูมิแวดล้อมไม่เกิน 60°C)
• Analog Current Output: 4...20 mA ปรับช่วงและกลับทิศทางได้
• โหลดสูงสุดสำหรับ Analog Output: 500 Ohm
• การสื่อสาร: IO-Link 1.1, COM2 (38.4 kBaud)
• อัตราการสุ่มตัวอย่าง: 4 Hz
• อุณหภูมิกระบวนการ: -20...100°C
• อุณหภูมิแวดล้อม: -40...80°C
• ความดันทนสูงสุด: 16 bar
• ความสามารถในการทนสุญญากาศ: -1000 mbar
• ค่าคงที่ไดอิเล็กทริกของตัวกลาง: ตั้งแต่ 1.8 ขึ้นไป
• วัสดุตัวเรือน: Stainless Steel 316L, PEI, PFA, PBT และ FKM
• วัสดุส่วนสัมผัสตัวกลาง: Stainless Steel 316L, Stainless Steel 316 และ PTFE
• ข้อต่อกระบวนการ: G3/4 External Thread
• ขั้วต่อไฟฟ้า: M12, A-Coded, Gold-Plated Contacts
• การแสดงผล: Alphanumeric LED Display 4 Digits
• ระดับการป้องกัน: IP68 / IP69K

การใช้งาน

• ตรวจวัดระดับน้ำภายในถังเก็บของเหลว
• ตรวจวัดระดับน้ำมันหล่อลื่นและน้ำมันไฮดรอลิก
• ตรวจสอบระดับของเหลวในระบบกระบวนการผลิต
• ควบคุมการเติมและระบายของเหลวในถังอัตโนมัติ
• ระบบแจ้งเตือนระดับของเหลวสูงหรือต่ำ
• ระบบควบคุมที่เชื่อมต่อ PLC ผ่าน Analog Output, Switching Output หรือ IO-Link

ข้อควรทราบ

LR2050 เป็นเซนเซอร์วัดระดับแบบ Guided Wave Radar ที่ต้องใช้งานร่วมกับโพรบซึ่งมีความยาวเหมาะสมกับถัง โดยความยาวโพรบที่รองรับ 150-2000 มม. ไม่ได้หมายความว่ามีโพรบทุกขนาดรวมอยู่ในตัวสินค้า สำหรับของเหลวที่มีค่าคงที่ไดอิเล็กทริกระหว่าง 1.8-5 เช่น น้ำมัน ต้องใช้ Coaxial Pipe เพื่อให้ตรวจวัดได้อย่างถูกต้อง ควรตรวจสอบชนิดของเหลว ขนาดถัง อุณหภูมิ ความดัน และอุปกรณ์ติดตั้งก่อนใช้งาน
