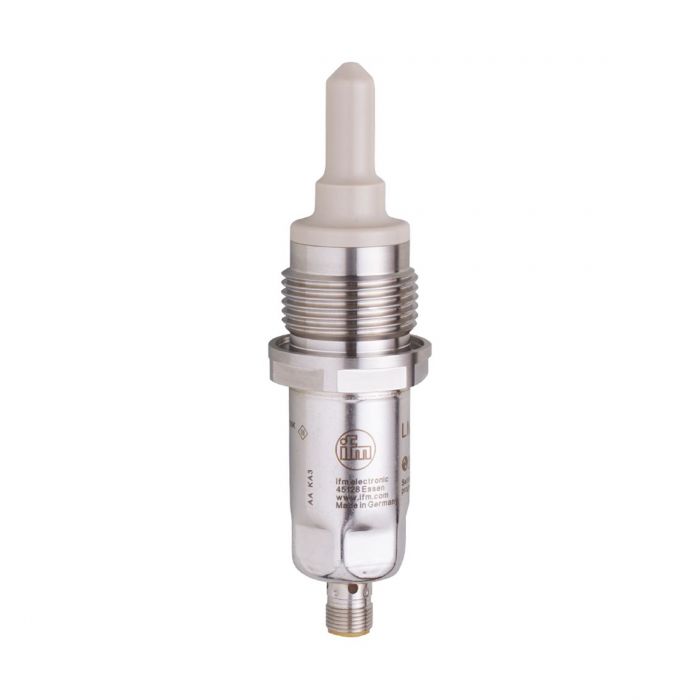

LMT392 \ efector 160 \ Level sensors \ LMCCE-A01E-QPKG-2/US \ DE

รายละเอียด LMT392 เซนเซอร์ตรวจจับระดับของเหลว ifm efector 160

LMT392 เป็นเซนเซอร์ตรวจจับระดับของเหลวแบบจุด (Point Level Sensor) จาก ifm ซีรีส์ efector 160 ใช้หลักการตรวจจับแบบ Capacitive สำหรับตรวจสอบการมีหรือไม่มีของเหลว ณ ตำแหน่งติดตั้ง เหมาะสำหรับน้ำ น้ำมัน และของเหลวในกระบวนการอุตสาหกรรม มาพร้อมโพรบยาว 38 มม. เอาต์พุตดิจิทัล PNP จำนวน 2 ช่อง รองรับ IO-Link และมีเอาต์พุตสำหรับป้องกันของเหลวล้นตามมาตรฐาน WHG ตัวเรือนสแตนเลส 316L พร้อมข้อต่อ G1 และระดับการป้องกัน IP68/IP69K

คุณสมบัติเด่น

• เซนเซอร์ตรวจจับระดับของเหลวแบบจุดด้วยหลักการ Capacitive
• โพรบตรวจจับยาว 38 มม. เหมาะสำหรับติดตั้งในถังและท่อ
• Digital Switching Output 2 ช่อง แบบ PNP
• OUT1 สำหรับ Switching Output และ IO-Link
• OUT-OP สำหรับระบบป้องกันของเหลวล้นตามมาตรฐาน WHG
• รองรับ IO-Link 1.1 สำหรับการตั้งค่าและตรวจสอบสถานะ
• รองรับน้ำ ของเหลวที่มีน้ำเป็นส่วนประกอบ น้ำมัน และของเหลวที่มีน้ำมันเป็นส่วนประกอบ
• ข้อต่อ G1 เกลียวนอก รองรับการติดตั้งกับอะแดปเตอร์ที่เหมาะสม
• ตัวเรือน Stainless Steel 316L พร้อมหัวตรวจจับ PEEK
• ระดับการป้องกัน IP68 และ IP69K

ข้อมูลทางเทคนิค

• แบรนด์: ifm electronic
• รุ่น: LMT392
• รหัสผลิตภัณฑ์: LMCCE-A01E-QPKG-2/US
• ประเภท: Point Level Sensor
• หลักการตรวจจับ: Capacitive
• ความยาวโพรบ: 38 mm
• แรงดันไฟเลี้ยง: 18...30 VDC
• กระแสไฟที่ใช้: น้อยกว่า 50 mA
• จำนวน Digital Output: 2 ช่อง
• รูปแบบเอาต์พุต: DC PNP
• กระแสโหลด Switching Output สูงสุด: 100 mA
• สัญญาณเอาต์พุต: Switching Signal / IO-Link
• OUT1: Switching Output
• OUT-OP: Overflow Prevention Output ตาม WHG
• เวลาตอบสนอง: น้อยกว่า 0.5 วินาที
• การสื่อสาร: IO-Link 1.1, COM2 (38.4 kBaud)
• ความดันถัง: -1...40 bar
• ความดันถังสำหรับงาน WHG: -0.5...10 bar
• อุณหภูมิตัวกลางสำหรับน้ำ: -25...85°C
• อุณหภูมิตัวกลางสำหรับน้ำมัน: -25...100°C
• อุณหภูมิตัวกลางระยะสั้น: สูงสุด 150°C ไม่เกิน 1 ชั่วโมง ภายใต้เงื่อนไขผู้ผลิต
• อุณหภูมิแวดล้อม: -20...85°C โดยมีข้อจำกัดเพิ่มเติมเมื่ออุณหภูมิตัวกลางสูง
• วัสดุตัวเรือน: Stainless Steel 316L, PEEK, PEI และ FKM
• วัสดุส่วนสัมผัสตัวกลาง: PEEK
• ข้อต่อกระบวนการ: G1 External Thread
• ขนาดตัวเรือน: เส้นผ่านศูนย์กลาง 30 มม. ความยาว 125.5 มม.
• ขั้วต่อไฟฟ้า: M12, A-Coded, 4 Pins
• ไฟแสดงสถานะ: LED สีเขียวและสีเหลือง
• ระดับการป้องกัน: IP68 / IP69K
• การรับรอง: WHG, cULus, CE, UKCA

การใช้งาน

• ตรวจจับระดับน้ำและน้ำมันภายในถังเก็บ
• ตรวจสอบระดับสูงสุดเพื่อป้องกันของเหลวล้น
• ระบบแจ้งเตือนระดับของเหลวสูงหรือต่ำ
• ระบบควบคุมการเติมของเหลวอัตโนมัติ
• ระบบตรวจสอบระดับน้ำหล่อเย็นและน้ำมันหล่อลื่นในเครื่องจักร
• ระบบควบคุมอัตโนมัติที่เชื่อมต่อ PLC ผ่าน Digital Output หรือ IO-Link

ข้อควรทราบ

LMT392 เป็นเซนเซอร์ตรวจจับระดับของเหลวแบบจุด (Point Level Detection) ไม่ใช่เซนเซอร์วัดระดับต่อเนื่อง จึงไม่สามารถแสดงค่าความสูงของของเหลวเป็นมิลลิเมตรหรือส่งสัญญาณ Analog 4-20 mA ได้ รุ่นนี้มี Digital Output 2 ช่อง โดย OUT-OP สำหรับระบบป้องกันของเหลวล้นตาม WHG การใช้งานตามมาตรฐาน WHG ต้องปฏิบัติตามข้อกำหนดผู้ผลิต โดยจำกัดความดันถังที่ -0.5 ถึง 10 bar และมีข้อจำกัดด้านอุณหภูมิต่างจากการใช้งานทั่วไป ควรตรวจสอบชนิดของเหลว อะแดปเตอร์ และเงื่อนไขการติดตั้งก่อนใช้งาน
