LMT191 \ efector 160 \ Level sensors \ LMACE-A12E-QPKG-2/US \ DE

รายละเอียด LMT191 เซนเซอร์ตรวจจับระดับของเหลว ifm efector 160

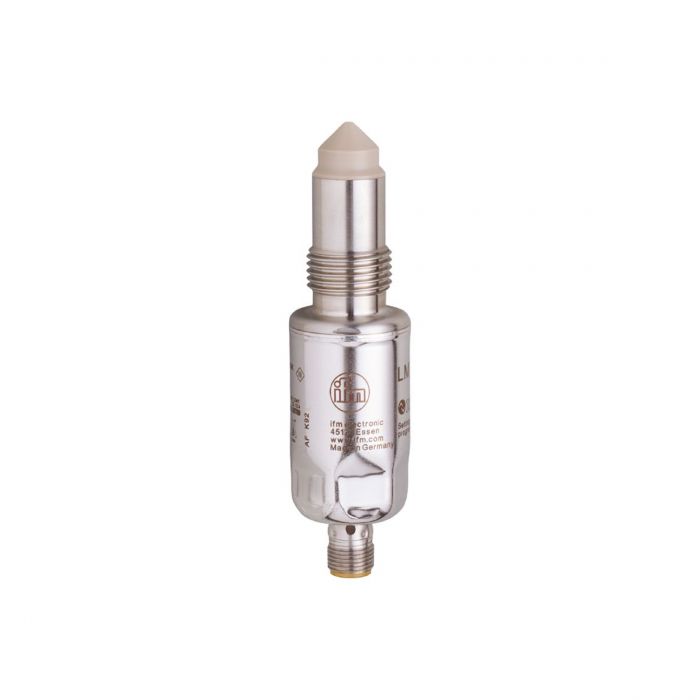

LMT191 เป็นเซนเซอร์ตรวจจับระดับของเหลวแบบจุด (Point Level Sensor) จาก ifm ซีรีส์ efector 160 ใช้หลักการตรวจจับแบบ Capacitive สำหรับตรวจสอบการมีหรือไม่มีของเหลว ณ ตำแหน่งติดตั้ง เหมาะสำหรับน้ำ น้ำมัน และของเหลวที่มีน้ำหรือน้ำมันเป็นส่วนประกอบ มาพร้อมหัวตรวจจับยาว 11 มม. Digital Switching Output แบบ PNP จำนวน 2 ช่อง รองรับ IO-Link 1.1 และมีเอาต์พุตเฉพาะสำหรับระบบป้องกันของเหลวล้นตามมาตรฐาน WHG ตัวเรือนสแตนเลสพร้อมหัวตรวจจับ PEEK เหมาะสำหรับระบบควบคุมระดับของเหลวในถังและกระบวนการอุตสาหกรรม

คุณสมบัติเด่น

• เซนเซอร์ตรวจจับระดับของเหลวแบบจุดด้วยหลักการ Capacitive
• หัวตรวจจับยาว 11 มม. เหมาะสำหรับติดตั้งในถังและท่อ
• Digital Switching Output 2 ช่อง แบบ PNP
• OUT1 สำหรับ Switching Output และ IO-Link
• OUT-OP สำหรับระบบป้องกันของเหลวล้นตามมาตรฐาน WHG
• รองรับ IO-Link 1.1 สำหรับตั้งค่าและตรวจสอบสถานะ
• ตั้งค่าจากโรงงานสำหรับตัวกลางที่มีน้ำเป็นส่วนประกอบ
• สามารถตรวจจับน้ำ น้ำมัน และของเหลวที่เหมาะสมกับเซนเซอร์
• ข้อต่อกระบวนการ G1/2 เกลียวนอกแบบ Sealing Cone
• ตัวเรือน Stainless Steel 316L พร้อมหัวตรวจจับ PEEK
• ระดับการป้องกัน IP68 และ IP69K

ข้อมูลทางเทคนิค

• แบรนด์: ifm electronic
• รุ่น: LMT191
• รหัสผลิตภัณฑ์: LMACE-A12E-QPKG-2/US
• ประเภท: Point Level Sensor with Overflow Prevention
• หลักการตรวจจับ: Capacitive
• ความยาวโพรบ: 11 mm
• แรงดันไฟเลี้ยง: 18...30 VDC
• กระแสไฟที่ใช้: น้อยกว่า 50 mA
• จำนวน Digital Output: 2 ช่อง
• รูปแบบเอาต์พุต: DC PNP
• สัญญาณเอาต์พุต: Switching Signal / IO-Link
• OUT1: Switching Output / IO-Link
• OUT-OP: Switching Output สำหรับป้องกันของเหลวล้นตาม WHG
• กระแสโหลด Switching Output สูงสุด: 100 mA
• เวลาตอบสนอง: น้อยกว่า 0.5 วินาที
• การสื่อสาร: IO-Link 1.1, COM2 (38.4 kBaud)
• ความดันถัง: -1...40 bar
• ความดันถังสำหรับงาน WHG: -0.5...10 bar
• อุณหภูมิตัวกลางสำหรับน้ำ: -40...85°C
• อุณหภูมิตัวกลางสำหรับน้ำมัน: -40...100°C
• อุณหภูมิตัวกลางระยะสั้น: สูงสุด 150°C ไม่เกิน 1 ชั่วโมง ตามเงื่อนไขผู้ผลิต
• อุณหภูมิตัวกลางสำหรับงาน WHG: น้ำ 0...85°C และน้ำมัน 0...100°C
• อุณหภูมิแวดล้อม: -40...85°C (ลดลงเหลือสูงสุด 60°C เมื่ออุณหภูมิตัวกลาง 100...150°C)
• วัสดุตัวเรือน: Stainless Steel 316L, PEEK, PEI และ FKM
• วัสดุส่วนสัมผัสตัวกลาง: PEEK
• ข้อต่อกระบวนการ: G1/2 External Thread, Sealing Cone
• ขนาดตัวเรือน: เส้นผ่านศูนย์กลาง 30 มม. ความยาวรวม 113 มม.
• น้ำหนัก: ประมาณ 217 กรัม
• ขั้วต่อไฟฟ้า: M12, A-Coded, 4 Pins, Gold-Plated Contacts
• ไฟแสดงสถานะ: LED สีเขียวและสีเหลือง
• ระดับการป้องกัน: IP68 / IP69K
• การรับรอง: WHG, Overflow Prevention

การใช้งาน

• ตรวจจับระดับน้ำและน้ำมันภายในถังเก็บ
• ตรวจสอบระดับสูงสุดเพื่อป้องกันของเหลวล้น
• ระบบแจ้งเตือนระดับของเหลวสูงหรือต่ำ
• ระบบควบคุมการเติมของเหลวอัตโนมัติ
• ตรวจสอบระดับน้ำมันหล่อลื่นและน้ำมันไฮดรอลิก
• ระบบควบคุมอัตโนมัติที่เชื่อมต่อ PLC ผ่าน Digital Output หรือ IO-Link

ข้อควรทราบ

LMT191 เป็นเซนเซอร์ตรวจจับระดับแบบจุด ไม่ใช่เซนเซอร์วัดระดับต่อเนื่อง จึงไม่มี Analog Output 4-20 mA สำหรับส่งค่าความสูงของของเหลว การใช้งานตามมาตรฐาน WHG ต้องติดตั้งและตั้งค่าตามข้อกำหนดของผู้ผลิต โดยจำกัดความดันถังที่ -0.5 ถึง 10 bar และอุณหภูมิของน้ำที่ 0 ถึง 85°C หรือน้ำมันที่ 0 ถึง 100°C ไม่ควรนำค่าอุณหภูมิสูงสุดระยะสั้น 150°C ไปใช้เป็นเงื่อนไขการทำงานตาม WHG ควรตรวจสอบชนิดตัวกลาง ข้อต่อกระบวนการ และความเข้ากันได้ของวัสดุก่อนใช้งาน
