รายละเอียด LL8022 เซนเซอร์วัดระดับของเหลวพร้อมตรวจจับการรั่วไหล ifm efector 160

LL8022 เป็นเซนเซอร์วัดระดับของเหลวแบบ Continuous Level Sensor with Leakage Monitoring จาก ifm ซีรีส์ efector 160 ใช้หลักการวัดแบบ Capacitive สำหรับตรวจสอบระดับน้ำ น้ำมัน และน้ำหล่อเย็นในระบบอุตสาหกรรม มีโพรบยาว 264 มม. ช่วงตรวจวัด Active Range 195 มม. พร้อม Digital Switching Output 4 ช่อง และฟังก์ชันตรวจสอบการรั่วไหล ช่วยแจ้งเตือนระดับของเหลวที่ผิดปกติ พร้อมหน้าจอ LED 4 หลักสำหรับแสดงค่าระดับและตั้งค่าการทำงาน

คุณสมบัติเด่น

• เซนเซอร์วัดระดับของเหลวพร้อมฟังก์ชันตรวจสอบการรั่วไหล (Leakage Monitoring)
• ตรวจวัดระดับของเหลวด้วยหลักการ Capacitive
• โพรบยาว 264 มม. ช่วงตรวจวัด Active Range 195 มม.
• Digital Switching Output 4 ช่อง แบบ PNP
• รองรับการตั้งค่าเพื่อตรวจสอบการเปลี่ยนแปลงระดับของเหลวและการรั่วไหล
• มีฟังก์ชันตรวจสอบระดับของเหลวสูงและป้องกันของเหลวล้น
• ตั้งค่า Switching Output แบบ Normally Open หรือ Normally Closed ได้
• หน้าจอ LED 4 หลัก พร้อมไฟแสดงสถานะการทำงาน
• ปรับตั้งค่าจุดสวิตช์ ฮิสเทอรีซิส และชนิดตัวกลางได้
• เหมาะสำหรับน้ำ น้ำมัน และน้ำหล่อเย็นในเครื่องจักร
• ระดับการป้องกัน IP67

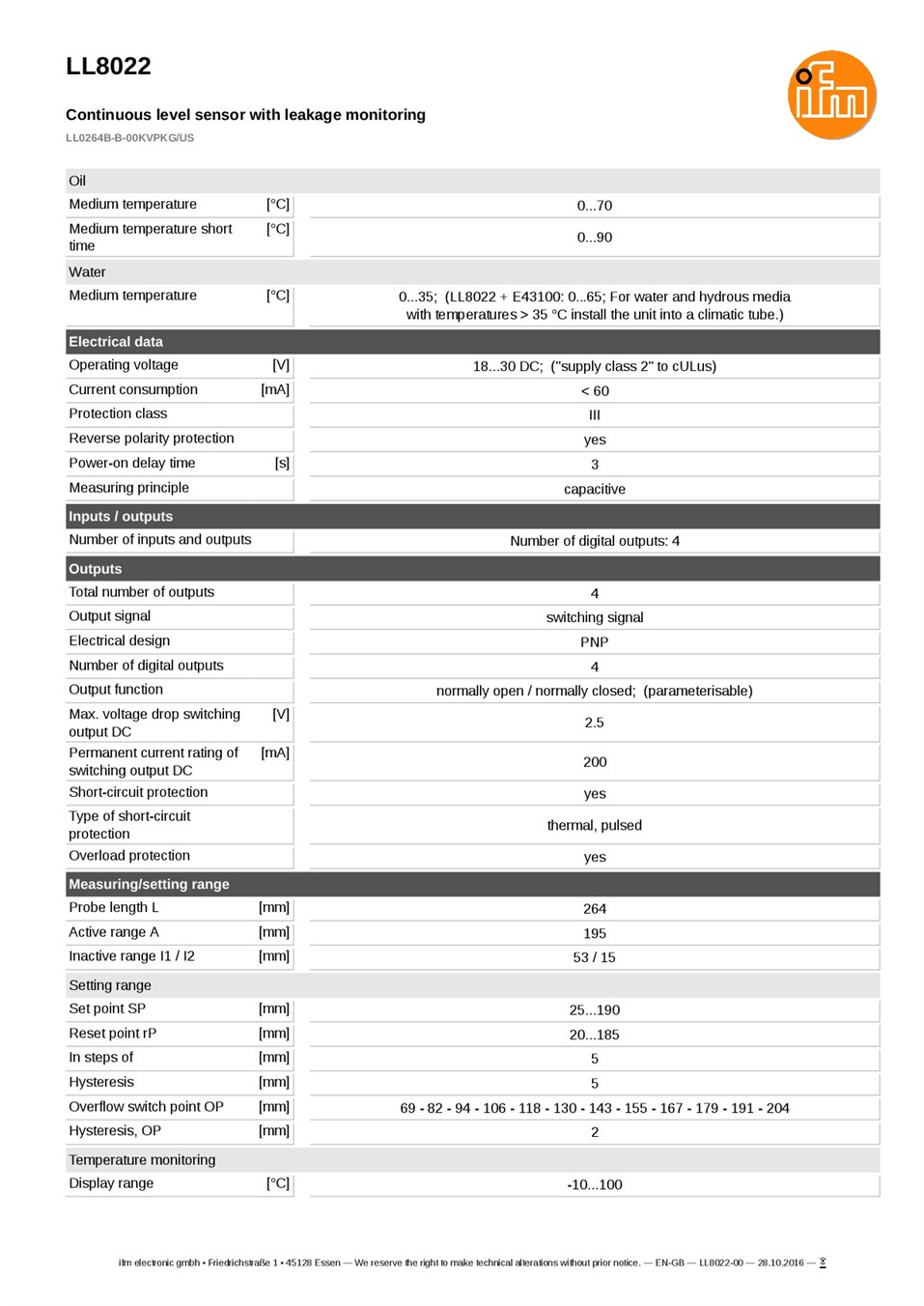

ข้อมูลทางเทคนิค

• แบรนด์: ifm electronic
• รุ่น: LL8022
• รหัสผลิตภัณฑ์: LL0264B-B-00KVPKG/US
• ประเภท: Continuous Level Sensor with Leakage Monitoring
• หลักการวัด: Capacitive
• ความยาวโพรบ: 264 mm
• ช่วงตรวจวัด Active Range: 195 mm
• ช่วง Inactive Range I1/I2: 53 / 15 mm
• ช่วงตั้งค่า Switching Point (SP): 25...190 mm
• ช่วงตั้งค่า Reset Point (rP): 20...185 mm
• ขั้นการตั้งค่า: 5 mm
• Hysteresis: 5 mm
• ช่วงตั้งค่าจุดป้องกันของเหลวล้น (OP): 69...204 mm ตามตำแหน่งที่กำหนด
• ความคลาดเคลื่อนในการวัด: ±5% ของค่าสุดท้ายของช่วงวัด
• ความสามารถในการวัดซ้ำ: ±2%
• แรงดันไฟเลี้ยง: 18...30 VDC
• กระแสไฟที่ใช้: น้อยกว่า 60 mA
• จำนวน Digital Switching Output: 4 ช่อง
• รูปแบบเอาต์พุต: DC PNP, NO/NC ปรับตั้งค่าได้
• กระแสโหลด Switching Output สูงสุด: 200 mA ต่อช่อง
• ฟังก์ชันตรวจสอบ: Level Monitoring, Leakage Monitoring และ Overflow Monitoring
• การแสดงผล: Alphanumeric LED Display 4 Digits
• อุณหภูมิแวดล้อม: 0...60°C
• อุณหภูมิตัวกลางสำหรับน้ำและน้ำหล่อเย็น: 0...35°C (สูงสุด 65°C เมื่อใช้ E43100)
• อุณหภูมิตัวกลางสำหรับน้ำมัน: 0...70°C (สูงสุด 90°C ชั่วคราว)
• ความดันถังสูงสุด: 0.5 bar เมื่อใช้อุปกรณ์ติดตั้งที่ผู้ผลิตกำหนด
• ค่าคงที่ไดอิเล็กทริกของตัวกลาง: มากกว่า 2
• วัสดุส่วนสัมผัสตัวกลาง: PP
• วัสดุตัวเรือน: Stainless Steel 304, FKM, NBR, PBT, PC, PEI, PP และ TPE-V
• ขั้วต่อไฟฟ้า: M12, A-Coded, 7 Contacts, Gold-Plated
• ระดับการป้องกัน: IP67

การใช้งาน

• ตรวจสอบระดับน้ำและน้ำมันภายในถังเก็บ
• ตรวจสอบการรั่วไหลของของเหลวจากการเปลี่ยนแปลงระดับในถัง
• ตรวจสอบระดับน้ำมันไฮดรอลิกและน้ำมันหล่อลื่น
• ควบคุมระดับน้ำหล่อเย็นในเครื่องจักร CNC
• ระบบแจ้งเตือนระดับของเหลวต่ำหรือสูงผิดปกติ
• ระบบป้องกันของเหลวล้นในถังเก็บ
• ระบบควบคุมปั๊มและเติมของเหลวอัตโนมัติ
• ระบบอัตโนมัติที่เชื่อมต่อ PLC ผ่าน Digital Switching Output

ข้อควรทราบ

LL8022 ตรวจสอบการรั่วไหลจากพฤติกรรมการเปลี่ยนแปลงระดับของเหลวภายในถัง ไม่ใช่อุปกรณ์ตรวจจับของเหลวรั่วบนพื้นโดยตรง มี Digital Switching Output 4 ช่องแบบ PNP ไม่ใช่ Analog Output 4-20 mA และไม่มีการระบุ IO-Link ในข้อมูลทางเทคนิคของรุ่นนี้ เหมาะสำหรับตัวกลางที่มีค่า Dielectric Constant มากกว่า 2 ไม่เหมาะสำหรับของเหลวที่นำไฟฟ้าสูงมาก สารที่เกาะติดโพรบ กรด ด่าง และวัสดุเม็ด ควรตรวจสอบการเดินสาย M12 แบบ 7 Contacts และเงื่อนไขการติดตั้งตามคู่มือผู้ผลิตก่อนใช้งาน
