KTE309 \ Capacitive sensor \ PNP/NPN NO/NC \ M22 \ Cable PUR 2 m

รายละเอียด KTE309 เซนเซอร์ปุ่มสัมผัสแบบคาปาซิทีฟ ifm efector 140

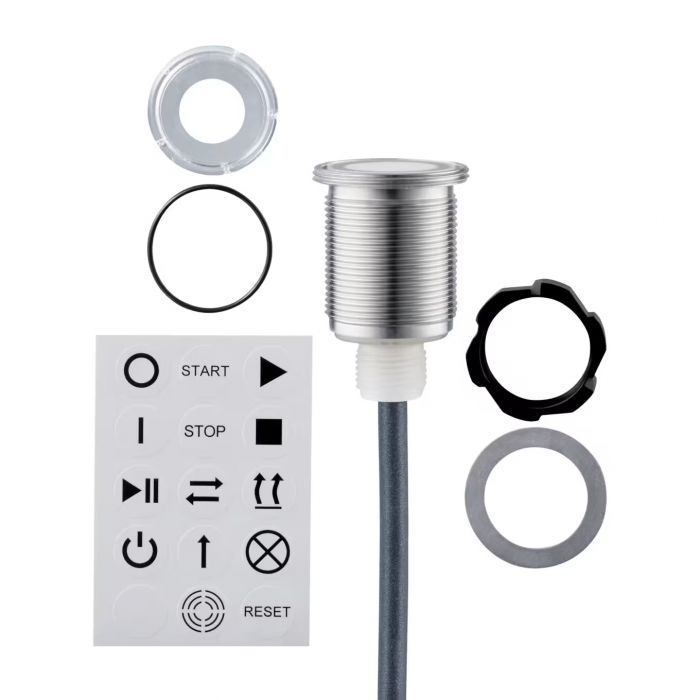

KTE309 เป็นเซนเซอร์ปุ่มสัมผัสแบบคาปาซิทีฟ (Capacitive Touch Sensor) จาก ifm ซีรีส์ efector 140 ออกแบบสำหรับใช้เป็นปุ่มควบคุมเครื่องจักรและระบบอัตโนมัติ โดยตรวจจับการสัมผัสของนิ้วมือผ่านการเปลี่ยนแปลงค่าความจุไฟฟ้า ไม่จำเป็นต้องกดปุ่มเชิงกล ช่วยลดการสึกหรอของหน้าสัมผัส รองรับเอาต์พุต PNP/NPN แบบปรับตั้งค่าได้ การสื่อสาร IO-Link และการตั้งค่ารูปแบบการทำงานหลายโหมด พร้อมไฟ LED สำหรับแสดงสถานะ เหมาะสำหรับติดตั้งบนแผงควบคุมและเครื่องจักรอุตสาหกรรม

คุณสมบัติเด่น

• เซนเซอร์ปุ่มสัมผัสแบบ Capacitive ตรวจจับการสัมผัสโดยไม่ต้องกดปุ่มเชิงกล
• รองรับการตั้งค่าเอาต์พุต PNP/NPN และ Normally Open/Normally Closed
• ปรับรูปแบบการทำงานได้ เช่น Dynamic, Static, Bistable และ Combination
• รองรับ IO-Link สำหรับตั้งค่าพารามิเตอร์และตรวจสอบสถานะอุปกรณ์
• สามารถตั้งค่าความไวและเวลาหน่วงการเปิด-ปิดเอาต์พุตได้
• มีไฟ LED แสดงสถานะการทำงานและการตอบสนองต่อการสัมผัส
• เวลาตอบสนอง 64 มิลลิวินาที
• ตัวเรือนแบบเกลียว M22 x 1 สำหรับติดตั้งบนแผงควบคุม
• สายเชื่อมต่อ PUR ความยาว 2 เมตร
• เหมาะสำหรับการใช้งานในพื้นที่อุตสาหกรรมที่ต้องการความทนทานและการดูแลรักษาต่ำ

ข้อมูลทางเทคนิค

• แบรนด์: ifm electronic
• รุ่น: KTE309
• รหัสผลิตภัณฑ์: KTEEFOEMMFRKG/2M/IO
• ซีรีส์: efector 140
• ประเภท: Capacitive Touch Sensor
• หลักการตรวจจับ: Capacitive
• รูปแบบตัวเรือน: Threaded Housing
• ขนาดเกลียวติดตั้ง: M22 x 1
• ความยาวตัวเรือน: 39.6 mm
• แรงดันไฟเลี้ยง: 8...32 VDC
• รูปแบบ Switching Output: PNP/NPN ปรับตั้งค่าได้
• ฟังก์ชันเอาต์พุต: NO/NC ปรับตั้งค่าได้
• กระแสโหลด Switching Output สูงสุด: 200 mA
• แรงดันตกคร่อม Switching Output สูงสุด: 1.5 V
• เวลาตอบสนอง: 64 ms
• โหมดการทำงานเริ่มต้น: Dynamic
• รูปแบบการทำงานที่ปรับตั้งค่าได้: Dynamic, Static, Bistable และ Combination
• การสื่อสาร: IO-Link
• IO-Link Revision: 1.1.3
• ความเร็วการสื่อสาร: COM2 (38.4 kBaud)
• อุณหภูมิแวดล้อม: -30...65°C
• ระดับการป้องกัน: IP65 / IP67 และ IP69K เฉพาะด้านหน้า
• วัสดุตัวเรือน: Stainless Steel
• วัสดุนอตยึด: PBT
• สายเชื่อมต่อ: PUR ความยาว 2 m
• น้ำหนัก: ประมาณ 121 g

การใช้งาน

• ปุ่มสั่งเริ่มหรือหยุดการทำงานของเครื่องจักรทั่วไป
• ปุ่มควบคุมการทำงานบนแผงควบคุมเครื่องจักร
• ระบบสั่งงานเครื่องจักรผ่านการสัมผัสของผู้ปฏิบัติงาน
• ระบบควบคุมสายพานลำเลียงและอุปกรณ์ในสายการผลิต
• ปุ่มเลือกฟังก์ชันการทำงานของระบบอัตโนมัติ
• ระบบควบคุมที่เชื่อมต่อ PLC ผ่าน Switching Output หรือ IO-Link

ข้อควรทราบ

KTE309 เป็นเซนเซอร์ปุ่มสัมผัสสำหรับสั่งงานเครื่องจักร ไม่ใช่เซนเซอร์วัดระดับของเหลว แม้จะใช้หลักการ Capacitive เช่นเดียวกัน การใช้งานต้องติดตั้งหน้าสัมผัสและแผ่นสัญลักษณ์ตามข้อกำหนดของผู้ผลิตเพื่อให้การตรวจจับทำงานอย่างเหมาะสม ควรตั้งค่าโหมด Dynamic, Static หรือ Bistable ให้สอดคล้องกับลักษณะการควบคุม และตรวจสอบการเดินสายก่อนเชื่อมต่อ PLC อุปกรณ์นี้ไม่ใช่ปุ่มหยุดฉุกเฉินแบบ Safety-Rated จึงไม่ควรใช้แทนอุปกรณ์ Emergency Stop ที่ได้รับการรับรองด้านความปลอดภัย
